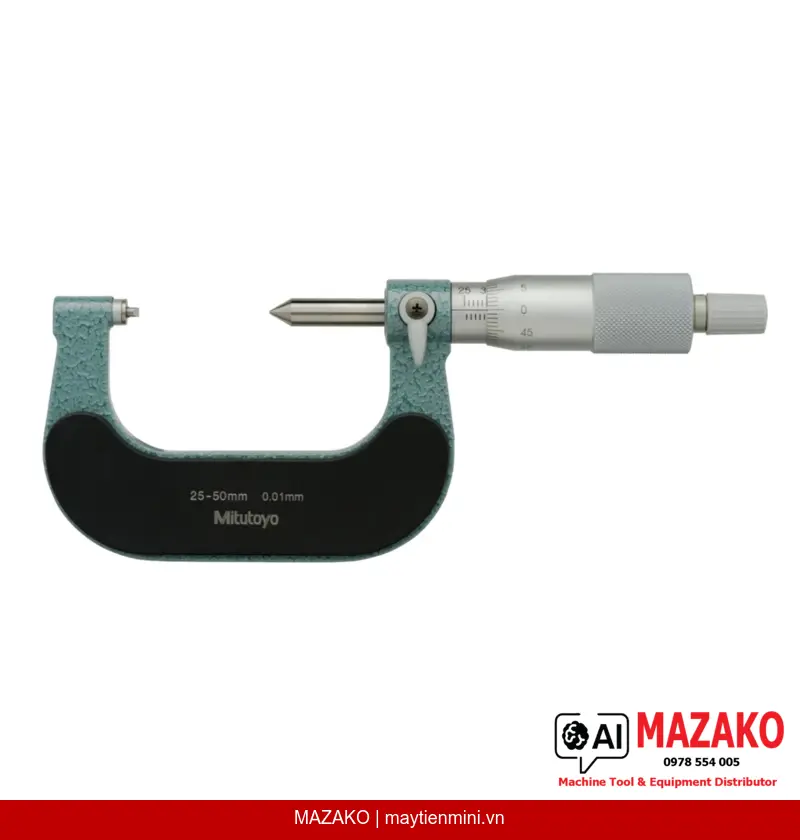

Panme đo ren Mitutoyo 125-108 (25-50mm, 0.01mm)
Panme đo ren Mitutoyo 125-108 dạng cơ khí, phạm vi đo 25–50mm, độ chia 0,01mm. Đầu đo cố định, đọc trực tiếp đường kính vòng chia ren, không cần tính toán. Phù hợp kiểm tra ren hệ mét và inch trong sản xuất.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-108 là dụng cụ đo cơ khí chuyên dụng để xác định đường kính vòng chia (pitch diameter) của ren ngoài. Với cơ chế đầu đo cố định và góc đầu đo 60°, thiết bị cho phép kỹ sư QC đọc trực tiếp kết quả mà không cần tính toán bổ sung, rút ngắn thời gian kiểm tra trên dây chuyền sản xuất.
Đọc trực tiếp đường kính vòng chia
Thiết kế đầu đo 60° tương thích chuẩn ren cho phép đọc pitch diameter ngay trên thước mà không cần bảng tra hay công thức bổ sung.
Đầu đo cố định, độ ổn định cao
Đe cố định (fixed anvil) kết hợp với đầu đo trục ø6,35 mm bằng thép tôi cứng đảm bảo độ lặp lại đo ổn định theo thời gian.
Phạm vi đo rộng cho ren thông dụng
Đo được ren hệ mét bước 1–1,75 mm và ren Unified 14–24 TPI trong phạm vi đo 25–50 mm, phù hợp đa dạng chi tiết cơ khí.
Khóa trục đo tiện lợi
Tích hợp khóa trục đo (spindle lock) giúp cố định vị trí đo khi cần ghi nhận hoặc so sánh nhiều chi tiết liên tiếp.
Ứng dụng trong kiểm tra chất lượng ren
Panme đo ren 125-108 được sử dụng trong kiểm soát chất lượng bu lông, vít, trục ren và các chi tiết có profil ren ngoài theo tiêu chuẩn ISO hệ mét (bước 1 đến 1,75 mm) và tiêu chuẩn Unified (14 đến 24 TPI). Thiết bị đặc biệt phù hợp với môi trường sản xuất hàng loạt, nơi yêu cầu kiểm tra nhanh và kết quả đáng tin cậy.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±6 µm đáp ứng yêu cầu dung sai ren cấp chính xác trung bình đến cao. Bề mặt thước (thimble và sleeve) hoàn thiện satin chrome giúp đọc vạch chia dễ dàng trong điều kiện ánh sáng công xưởng. Bước xoắn trục đo 0,5 mm cho cảm giác đo mượt mà và kiểm soát lực đo tốt.
Bộ phụ kiện đi kèm đầy đủ

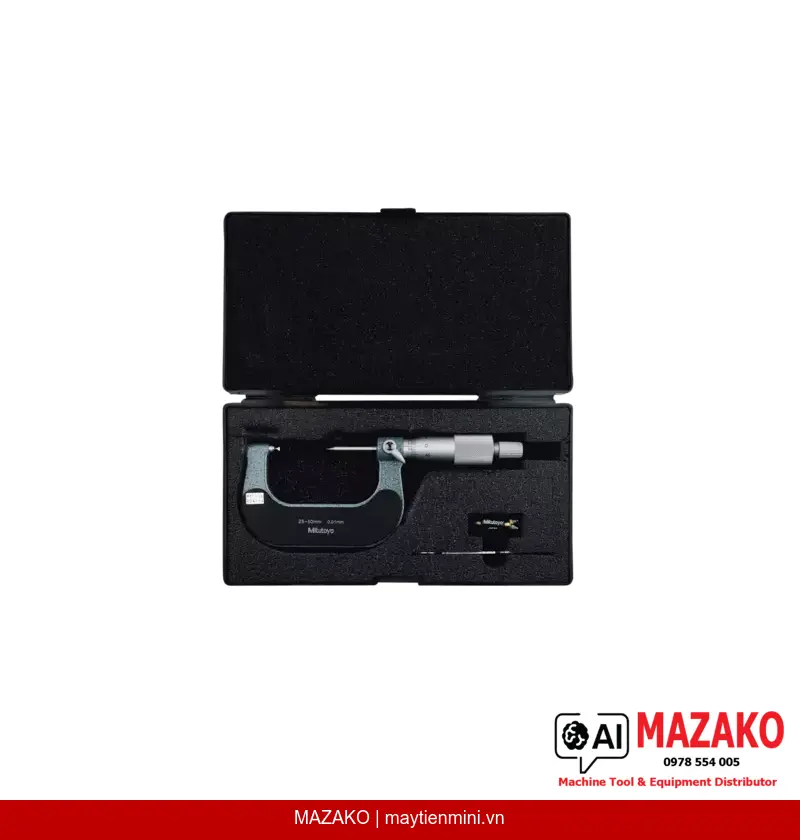

Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, và chuẩn đối chiếu 60° — đảm bảo thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
- Phạm vi đo: 25–50 mm, độ chia 0,01 mm
- Sai số cho phép tối đa MPE: ±6 µm
- Đầu đo thép tôi cứng, góc đầu đo 60°
- Đo ren hệ mét 1–1,75 mm và Unified 24–14 TPI
- Có khóa trục đo (spindle lock)
- Giao hàng kèm hộp, cờ lê, chuẩn đối chiếu 60°
Báo giá Panme đo ren Mitutoyo 125-108
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 125-108 |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Vật liệu đầu đo | Thép tôi cứng, đe cố định |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước xoắn 0,5 mm |
| Thước chia (Scale) | Thimble và sleeve satin chrome, ø18 mm |
| Ren đo được — hệ mét | Bước 1–1,75 mm |
| Ren đo được — Unified | 24–14 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đối chiếu 60° |
| Khối lượng | 250 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-108 đo được những loại ren nào?
Thiết bị đo được ren hệ mét có bước từ 1 đến 1,75 mm và ren Unified từ 14 đến 24 TPI trong phạm vi đường kính 25–50 mm. Góc đầu đo 60° phù hợp với profil ren tiêu chuẩn ISO và Unified.
Tại sao panme đo ren lại không cần tính toán khi đọc kết quả?
Đầu đo dạng V và côn của panme đo ren tiếp xúc trực tiếp tại profil ren theo đúng góc 60°, nên giá trị hiển thị trên thước chính là đường kính vòng chia (pitch diameter) mà không cần áp dụng công thức hiệu chỉnh như khi dùng phương pháp dây ba sợi.
Sai số MPE ±6 µm của 125-108 có đáp ứng yêu cầu kiểm tra ren chính xác cao không?
MPE ±6 µm phù hợp với kiểm tra ren cấp chính xác trung bình (tolerance class 6g/6H theo ISO) thường gặp trong sản xuất bu lông, vít cơ khí thông dụng. Với yêu cầu dung sai chặt hơn, cần tham khảo thêm dòng panme độ chính xác cao hơn.
Chuẩn đối chiếu 60° đi kèm dùng để làm gì?
Chuẩn đối chiếu (setting standard) 60° dùng để hiệu chuẩn và kiểm tra độ chính xác của panme trước khi đo. Việc hiệu chuẩn định kỳ bằng chuẩn đi kèm giúp đảm bảo kết quả đo luôn tin cậy và truy xuất được theo chuẩn ISO.
MAZAKO có hỗ trợ hiệu chuẩn và bảo hành thiết bị Mitutoyo 125-108 không?
MAZAKO cung cấp dịch vụ tư vấn lựa chọn thiết bị và hỗ trợ sau bán hàng cho các sản phẩm Mitutoyo phân phối chính hãng. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn quy trình bảo hành và dịch vụ hiệu chuẩn tại Việt Nam.
