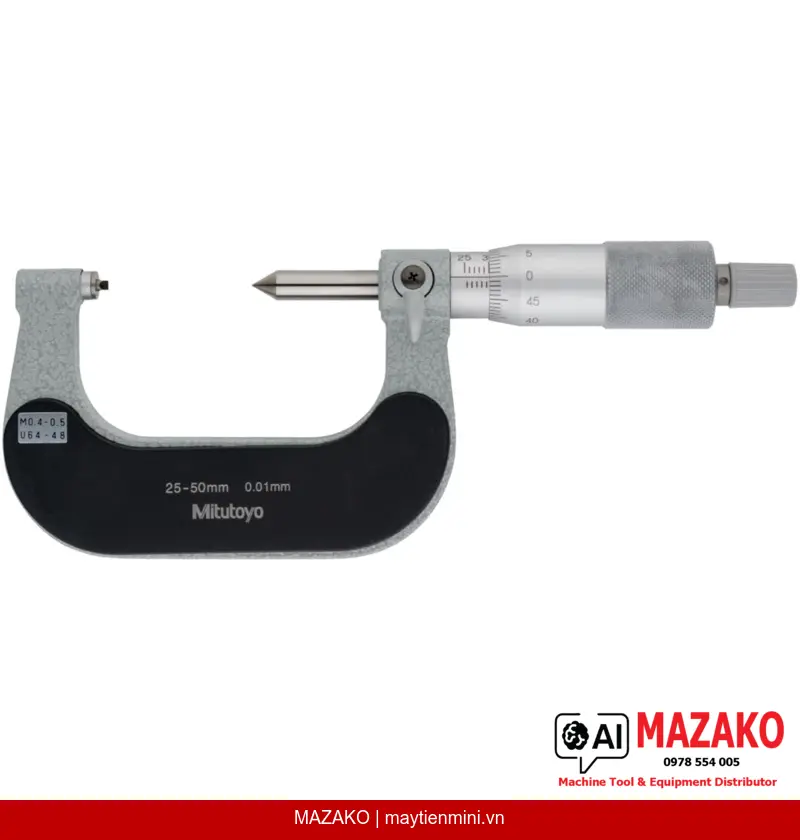

Panme đo ren Mitutoyo 125-106 (25-50mm) – Cơ khí, đo trực tiếp đường kính trung bình ren
Panme đo ren Mitutoyo 125-106, phạm vi đo 25-50mm, độ chia 0,01mm, đo trực tiếp đường kính trung bình ren không cần tính toán. Góc đầu đo 60°, sai số cho phép ±6µm.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-106 là dụng cụ đo cơ khí chuyên dụng cho việc kiểm tra đường kính trung bình ren (pitch diameter) trong phạm vi 25–50mm. Thiết kế đe cố định giúp quá trình đo ổn định, chính xác và không yêu cầu tính toán chuyển đổi thêm — phù hợp với môi trường QC/QA trong sản xuất công nghiệp.
Đo trực tiếp đường kính trung bình ren
Hiển thị trực tiếp giá trị đường kính trung bình ren trên thước, không cần bất kỳ phép tính bổ sung nào — tiết kiệm thời gian kiểm tra trong sản xuất hàng loạt.
Đe cố định — độ ổn định cao
Kiểu đe cố định giúp duy trì tiếp xúc đo nhất quán với bề mặt ren, giảm sai số do thao tác và tăng độ lặp lại kết quả đo.
Đầu đo góc 60° cho ren hệ mét và Unified
Góc đầu đo 60° tương thích với ren hệ Metric bước 0,4–0,5mm và ren Unified 48–64 TPI, đáp ứng đa dạng tiêu chuẩn ren phổ biến.
Bộ đi kèm đầy đủ cho sử dụng ngay

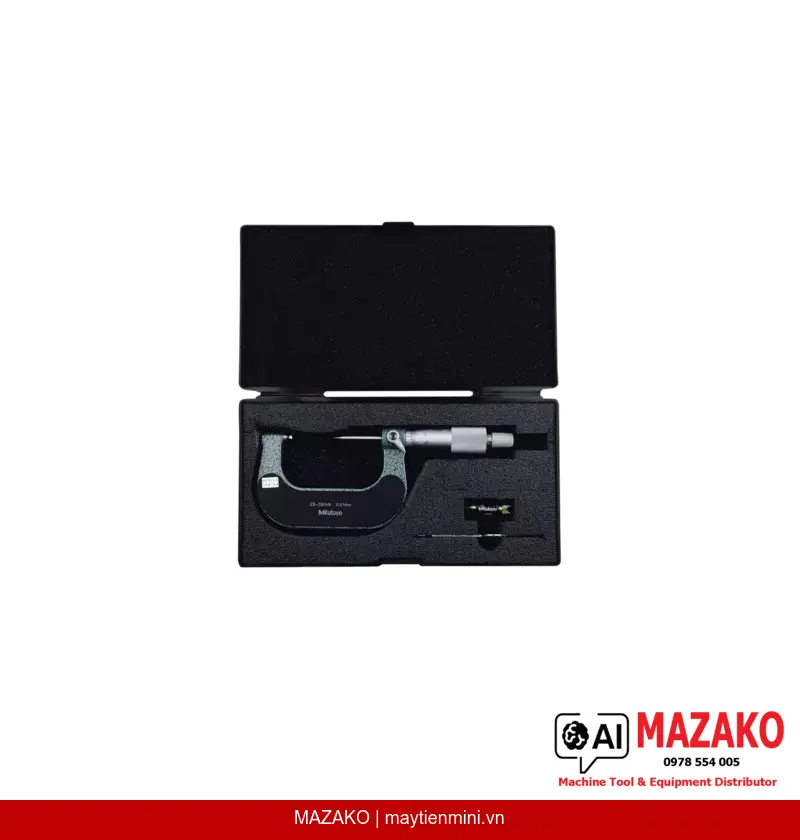

Bao gồm hộp đựng, cờ lê và cữ chuẩn 60° — sẵn sàng hiệu chuẩn và đưa vào sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm tra chất lượng ren công nghiệp
Panme đo ren Mitutoyo 125-106 được thiết kế cho các bộ phận QC/QA cần kiểm tra đường kính trung bình ren một cách nhanh chóng và đáng tin cậy. Thiết bị phù hợp với các nhà máy cơ khí chính xác, sản xuất bu lông - đai ốc, linh kiện ô tô, và các chi tiết máy yêu cầu dung sai ren nghiêm ngặt.
Thông số kỹ thuật nổi bật
Phạm vi đo 25–50mm với độ chia 0,01mm và sai số cho phép tối đa ±6µm. Trục đo ø6,35mm với bước ren 0,5mm, tích hợp khóa trục đo. Mặt đo làm từ thép đã tôi cứng, bảo đảm độ bền lâu dài trong điều kiện sản xuất liên tục.
Tiêu chuẩn Mitutoyo — độ tin cậy đo lường được kiểm chứng
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất khắt khe. Panme đo ren 125-106 đáp ứng yêu cầu truy xuất nguồn gốc hiệu chuẩn quốc tế, phù hợp cho các nhà máy có hệ thống quản lý chất lượng ISO.
- Đo trực tiếp đường kính trung bình ren — không cần tính toán
- Phạm vi đo 25–50mm, độ chia 0,01mm
- Sai số cho phép ±6µm theo tiêu chuẩn nhà sản xuất
- Tương thích ren Metric 0,4–0,5mm và Unified 48–64 TPI
- Đe cố định, mặt đo thép tôi cứng, bền lâu dài
- Thimble và ống thước hoàn thiện chrome mờ, giảm phản chiếu khi đọc
- Bộ đi kèm: hộp, cờ lê, cữ chuẩn 60°
Tư vấn và báo giá Panme đo ren Mitutoyo 125-106
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia (Graduations) | 0,01 mm |
| Sai số cho phép E MPE | ±6 µm |
| Mặt đo | Thép tôi cứng, kiểu đe cố định / trục đo |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren trục 0,5 mm |
| Mặt số / ống thước | Hoàn thiện chrome mờ, núm xoay ø18 mm |
| Ren đo được — Metric | Bước 0,4–0,5 mm |
| Ren đo được — Unified | 64–48 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ chuẩn 60° |
| Khối lượng | 250 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-106 đo được các loại ren nào?
Thiết bị đo được ren hệ Metric có bước 0,4–0,5mm và ren Unified có mật độ 48–64 TPI. Góc đầu đo 60° tương thích với cả hai tiêu chuẩn ren phổ biến này trong sản xuất cơ khí công nghiệp.
Sự khác biệt của kiểu đe cố định so với đe di động là gì?
Kiểu đe cố định giữ nguyên vị trí trong suốt quá trình đo, đảm bảo tiếp xúc nhất quán với bề mặt ren và giảm thiểu sai số do thao tác. Điều này giúp tăng độ lặp lại kết quả, đặc biệt quan trọng trong kiểm tra hàng loạt tại xưởng sản xuất.
Panme đo ren 125-106 có cần hiệu chuẩn trước khi sử dụng không?
Có, nên hiệu chuẩn trước khi sử dụng bằng cữ chuẩn 60° được cung cấp trong bộ đi kèm. Việc kiểm tra điểm không (zero) theo định kỳ giúp duy trì độ chính xác đo lường theo tiêu chuẩn ±6µm của nhà sản xuất.
Thiết bị này có phù hợp cho môi trường sản xuất liên tục không?
Có. Mặt đo làm từ thép tôi cứng đảm bảo độ bền cao trong điều kiện sử dụng liên tục. Bề mặt thimble và ống thước hoàn thiện chrome mờ giúp dễ đọc giá trị và chống ăn mòn trong môi trường xưởng sản xuất.
Làm thế nào để đặt hàng và nhận hỗ trợ kỹ thuật cho sản phẩm này tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, cung cấp tư vấn kỹ thuật, báo giá và hỗ trợ sau bán hàng. Khách hàng có thể liên hệ trực tiếp qua website maytienmini.vn để được hỗ trợ nhanh nhất.
