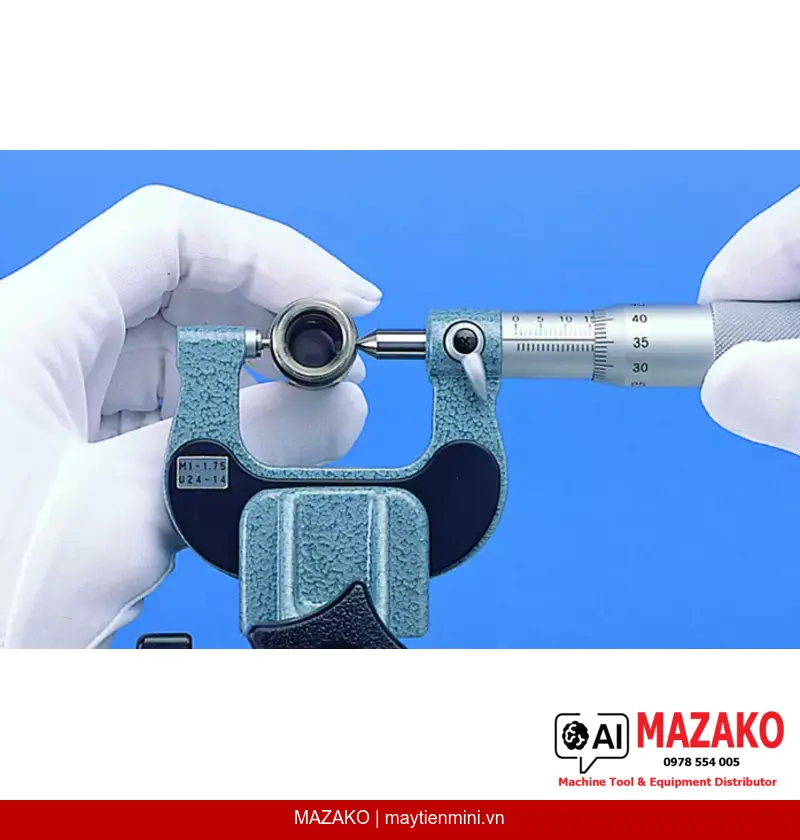

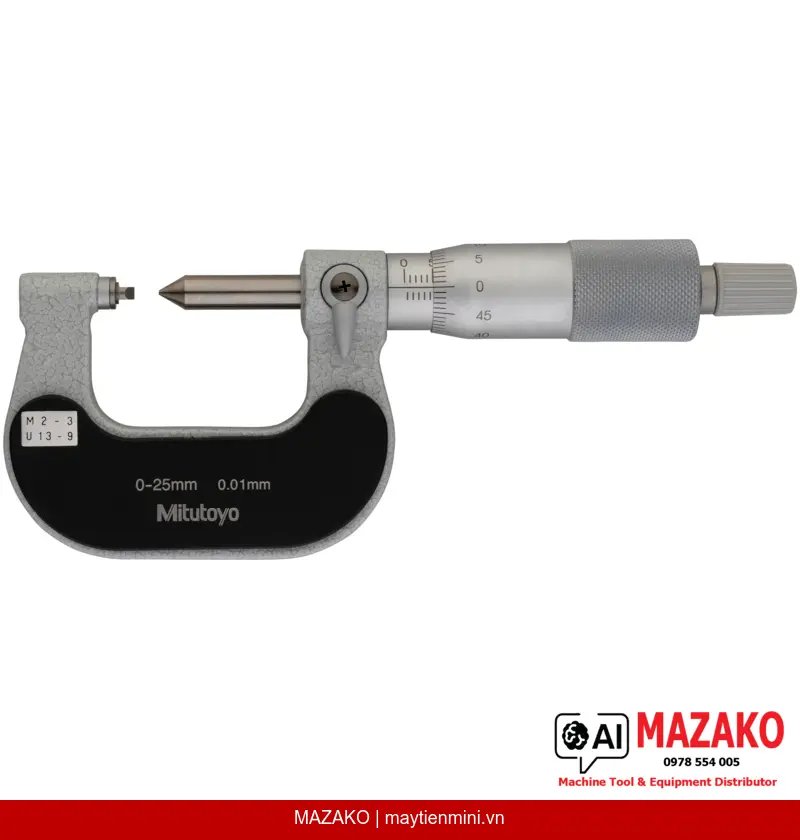

Panme đo ren Mitutoyo 125-104 | Phạm vi đo 0-25 mm
Panme đo ren cơ khí Mitutoyo 125-104, phạm vi đo 0-25 mm, độ chia 0,01 mm, đo trực tiếp đường kính trung bình ren hệ mét, góc đầu đo 60°, sai số cho phép ±6 µm.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-104 là dòng panme cơ khí chuyên dụng để đo đường kính trung bình ren ngoài hệ mét. Với cấu trúc đe cố định và đầu đo góc 60°, thiết bị cho phép đọc giá trị trực tiếp trên thước mà không cần tính toán thêm — phù hợp cho ứng dụng kiểm tra ren trong môi trường sản xuất công nghiệp.
Đo trực tiếp đường kính trung bình
Thiết kế đầu đo chuyên biệt cho phép đọc kết quả đường kính trung bình ren ngay trên vạch chia, loại bỏ hoàn toàn bước tính toán trung gian.
Đe cố định — Ổn định khi đo
Cấu trúc đe cố định (fixed anvil) giữ vị trí tiếp xúc ổn định với biên dạng ren, đảm bảo độ lặp lại cao trong các lần đo liên tiếp.
Độ chính xác cao ±6 µm
Sai số cho phép tối đa (MPE) ±6 µm đáp ứng yêu cầu kiểm soát chất lượng ren trong gia công cơ khí chính xác và lắp ráp công nghiệp.
Khóa trục đo tích hợp
Trục đo ø6,35 mm trang bị cơ cấu khóa trục (spindle lock), cho phép cố định giá trị đo khi cần chuyển sang đọc kết quả hoặc lưu mẫu.
Ứng dụng trong kiểm tra ren hệ mét
Panme đo ren 125-104 phù hợp để kiểm tra ren ngoài hệ mét với bước ren từ 2 đến 3 mm (tương đương 13-9 TPI theo hệ Unified). Thiết bị được sử dụng phổ biến trong bộ phận QC/QA tại các nhà máy cơ khí chính xác, chế tạo khuôn mẫu, và kiểm tra linh kiện lắp ráp có yêu cầu dung sai ren nghiêm ngặt.
Cấu tạo và vật liệu
Bề mặt đo được làm từ thép đã qua tôi cứng (hardened steel), đảm bảo độ bền và khả năng chống mài mòn trong quá trình sử dụng lâu dài. Núm xoay và thân thước được hoàn thiện bằng lớp crom mờ (satin chrome finish), giảm phản chiếu và tăng khả năng đọc vạch chia trong điều kiện ánh sáng thực tế tại xưởng.
Giao hàng kèm phụ kiện đồng bộ
Panme đo ren Mitutoyo 125-104 được giao kèm hộp đựng chuyên dụng và cờ lê chỉnh (spanner), đảm bảo thiết bị sẵn sàng sử dụng ngay sau khi nhận hàng và dễ dàng bảo quản trong điều kiện kho xưởng.
- Phạm vi đo: 0-25 mm, độ chia 0,01 mm
- Sai số cho phép MPE: ±6 µm
- Đo ren hệ mét bước ren 2-3 mm và Unified 13-9 TPI
- Góc đầu đo 60° — phù hợp chuẩn ren ISO hệ mét
- Khóa trục đo tích hợp, trục đo ø6,35 mm bước 0,5 mm
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Nhận báo giá Panme đo ren Mitutoyo 125-104
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 0-25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép MPE | ±6 µm |
| Bề mặt đo | Thép tôi cứng, đe cố định / đầu đo |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước trục 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện crom mờ, ø18 mm |
| Ren đo được (Metric/Unified) | Bước ren 2-3 mm / 13-9 TPI |
| Góc đầu đo | 60° |
| Kèm theo | Hộp đựng, cờ lê chỉnh (spanner) |
| Khối lượng | 200 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-104 dùng để đo loại ren nào?
Thiết bị được thiết kế để đo ren ngoài hệ mét với bước ren từ 2 đến 3 mm, tương đương 13-9 TPI theo hệ Unified. Góc đầu đo 60° phù hợp với chuẩn biên dạng ren ISO hệ mét thông dụng trong gia công cơ khí.
Tại sao dùng panme đo ren thay vì thước cặp để kiểm tra ren?
Thước cặp chỉ đo được đường kính ngoài của ren, không phản ánh đường kính trung bình — thông số quan trọng nhất để đánh giá chất lượng lắp ghép ren. Panme đo ren 125-104 với đầu đo chuyên biệt góc 60° tiếp xúc trực tiếp vào biên dạng ren, cho kết quả đường kính trung bình chính xác với sai số ±6 µm.
Thiết bị có cần hiệu chuẩn định kỳ không?
Có. Để đảm bảo độ chính xác đáp ứng tiêu chuẩn ISO 9001 và yêu cầu kiểm soát chất lượng nội bộ, panme đo ren cần được hiệu chuẩn định kỳ theo chu kỳ do bộ phận QA quy định. MAZAKO có thể tư vấn về dịch vụ hiệu chuẩn được công nhận cho dòng sản phẩm Mitutoyo.
Sự khác biệt giữa đe cố định và đe thay thế được trên panme đo ren là gì?
Panme đo ren 125-104 sử dụng đe cố định (fixed anvil), phù hợp cho một dải bước ren nhất định (2-3 mm). Dòng panme đo ren có đầu đo thay thế được linh hoạt hơn khi cần đo nhiều dải bước ren khác nhau nhưng yêu cầu quản lý phụ kiện thêm. Với ứng dụng chuyên biệt một dải bước ren, đe cố định cho độ ổn định và độ lặp lại tốt hơn.
Mitutoyo 125-104 có phù hợp sử dụng trực tiếp tại chuyền sản xuất không?
Có. Thiết bị có khối lượng 200 g, trang bị khóa trục đo tiện lợi và hoàn thiện bề mặt crom mờ giảm phản chiếu, phù hợp sử dụng tại chuyền sản xuất và trạm kiểm tra QC. Tuy nhiên cần tránh va đập mạnh và bảo quản trong hộp đi kèm khi không sử dụng để duy trì độ chính xác lâu dài.
