Panme đo ren Mitutoyo 125-103 (0-25mm, cơ khí)
Panme đo ren Mitutoyo 125-103 dạng cơ khí, phạm vi đo 0-25mm, độ chia 0,01mm. Đo trực tiếp đường kính trung bình của ren, không cần tính toán. Phù hợp ren hệ mét bước 1-1,75mm.
Mô tả sản phẩm

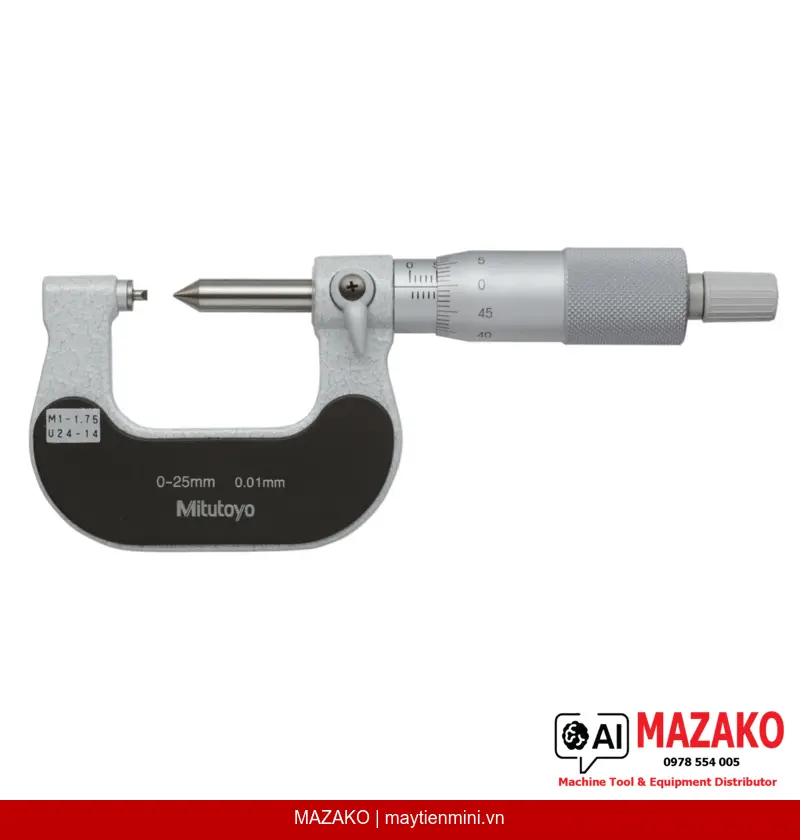

Panme đo ren Mitutoyo 125-103 là dụng cụ đo cơ khí chuyên dụng để đo đường kính trung bình của ren vít. Với thiết kế đe cố định và góc đầu đo 60°, thiết bị cho phép đọc kết quả trực tiếp mà không cần tính toán trung gian, giúp nâng cao hiệu quả kiểm tra chất lượng trong sản xuất.
Đe cố định — ổn định đo lường
Thiết kế đe cố định (fixed anvil) giúp duy trì điểm tiếp xúc ổn định với biên dạng ren, giảm sai số do rung động hoặc sai lệch vị trí trong quá trình đo.
Đọc trực tiếp đường kính trung bình
Kết quả hiển thị ngay trên thang chia của thân thước và núm xoay, không cần tra bảng hay tính toán — tiết kiệm thời gian kiểm tra trên chuyền sản xuất.
Bề mặt đo hardened steel
Mặt đo được làm từ thép tôi cứng, đảm bảo độ bền lâu dài và duy trì độ chính xác qua nhiều chu kỳ sử dụng liên tục trong môi trường công nghiệp.
Khóa trục đo — cố định kết quả
Đầu đo trang bị cơ cấu khóa trục (spindle lock), giúp cố định giá trị đo khi cần chuyển chi tiết ra khỏi vị trí đo để đọc số liệu.
Ứng dụng thực tế trong kiểm tra ren công nghiệp
Panme đo ren 125-103 phù hợp cho bộ phận QC/QA kiểm tra đường kính trung bình ren hệ mét có bước ren từ 1 đến 1,75mm và ren hệ Unified từ 14 đến 24 TPI. Thiết bị được sử dụng phổ biến trong ngành cơ khí chính xác, chế tạo máy, sản xuất bu lông — đai ốc và các chi tiết có ren tiêu chuẩn.
Thiết kế núm xoay và thân thước
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt satin chrome với đường kính 18mm, giúp dễ cầm nắm và đọc vạch chia rõ ràng trong điều kiện ánh sáng nhà xưởng thông thường. Bước ren trục đo 0,5mm đảm bảo chuyển động mượt và chính xác.
Sai số cho phép tối đa ±6 µm
Với MPE ±6 µm trên toàn phạm vi đo 0-25mm, panme đo ren 125-103 đáp ứng yêu cầu kiểm tra ren chính xác cấp độ sản xuất hàng loạt, phù hợp cả môi trường phòng đo lường và trực tiếp tại chuyền.
- Phạm vi đo 0-25mm, độ chia 0,01mm — phù hợp ren vít cỡ nhỏ đến trung bình
- Góc đầu đo 60° — chuẩn cho ren hệ mét và Unified
- Đo trực tiếp đường kính trung bình, không cần tính toán
- Bộ đầu đo thay thế cho các bước ren 1 / 1,25 / 1,5 / 1,75mm (Metric) và 24-14 TPI (Unified)
- Đi kèm hộp đựng và cờ lê hiệu chỉnh — sẵn sàng sử dụng ngay
- Khối lượng 200g — gọn nhẹ, thuận tiện thao tác tay
Mua Panme đo ren Mitutoyo 125-103 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Mặt đo | Thép tôi cứng, đe cố định / đầu đo |

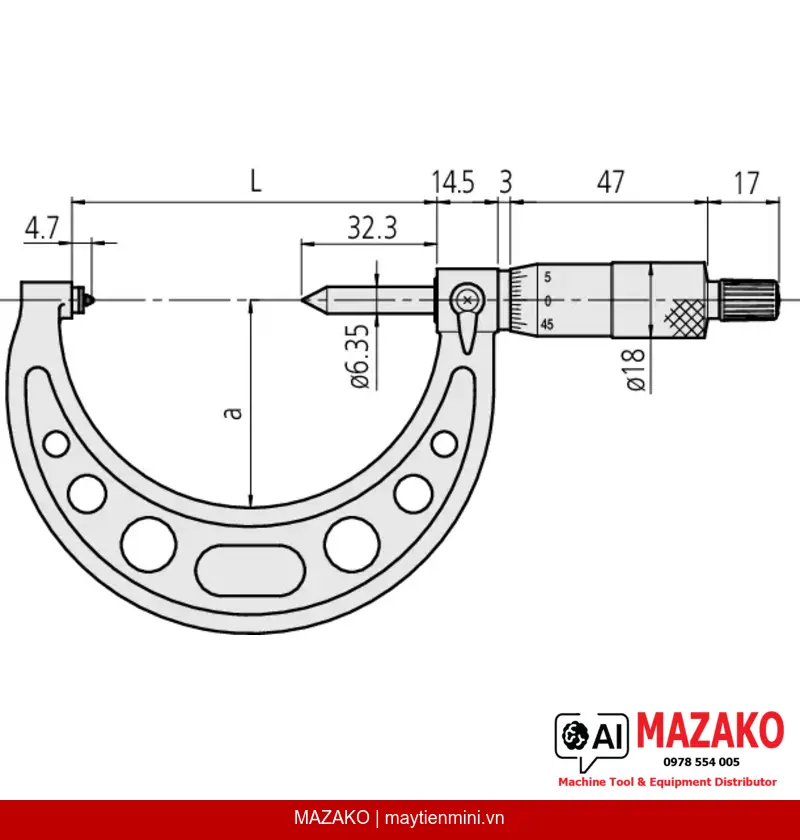

| Đầu đo / trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Thân thước và núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Ren đo được (Metric / Unified) | 1-1,75 mm / 24-14 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê hiệu chỉnh |
| Khối lượng | 200 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-103 đo được loại ren nào?
Thiết bị đo được ren hệ mét (Metric) có bước ren từ 1 đến 1,75mm và ren hệ Unified từ 14 đến 24 TPI. Góc đầu đo 60° tương thích với cả hai hệ ren tiêu chuẩn này. Nếu cần đo các bước ren khác ngoài dải này, cần sử dụng model panme đo ren có bộ đầu đo phù hợp.
Panme đo ren 125-103 có cần hiệu chuẩn trước khi sử dụng không?
Có, cần kiểm tra điểm 0 và hiệu chuẩn định kỳ theo quy trình của Mitutoyo. Thiết bị đi kèm cờ lê hiệu chỉnh để thực hiện thao tác này. Nên hiệu chuẩn trước mỗi ca đo hoặc theo chu kỳ quy định của hệ thống quản lý chất lượng tại nhà máy.
Sự khác biệt giữa panme đo ren và panme đo ngoài thông thường là gì?
Panme đo ngoài thông thường dùng mặt phẳng để đo đường kính ngoài tổng thể, trong khi panme đo ren sử dụng đầu đo dạng chóp và đe có biên dạng phù hợp với rãnh ren để đo chính xác đường kính trung bình. Panme đo ren 125-103 cho kết quả trực tiếp mà không cần tính toán qua hệ số hiệu chỉnh.
Độ chính xác ±6 µm có đáp ứng yêu cầu kiểm tra ren trong sản xuất hàng loạt không?
MPE ±6 µm đáp ứng phần lớn yêu cầu kiểm tra ren cấp chính xác trung bình đến cao trong sản xuất công nghiệp. Để xác định mức phù hợp với dung sai ren trên bản vẽ cụ thể, kỹ sư QC cần đối chiếu với tiêu chuẩn ISO 965 hoặc tiêu chuẩn nội bộ của nhà máy trước khi áp dụng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme đo ren Mitutoyo không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo cho khách hàng doanh nghiệp. Liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn về quy trình hiệu chuẩn, chu kỳ hiệu chuẩn phù hợp và các đơn vị hiệu chuẩn được công nhận.
