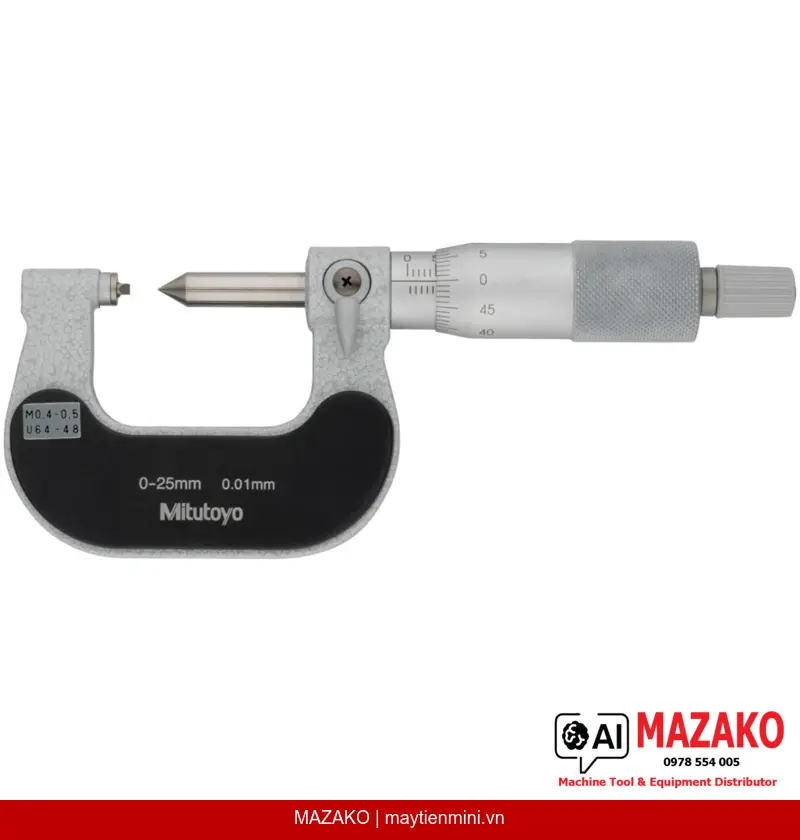

Panme Đo Ren Mitutoyo 125-101 (0-25mm, Cơ Khí)
Panme đo ren cơ khí Mitutoyo 125-101, phạm vi đo 0-25mm, độ chia 0,01mm, đọc trực tiếp đường kính trung bình ren mà không cần tính toán. Phù hợp kiểm tra ren hệ mét bước 0,4-0,5mm.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-101 là dụng cụ đo cơ khí chuyên dụng để kiểm tra đường kính trung bình của ren vít, với phạm vi đo 0-25mm và độ chia 0,01mm. Kiểu đe cố định giúp thao tác ổn định, cho phép đọc trực tiếp giá trị đường kính trung bình ren mà không cần bất kỳ phép tính bổ sung nào — tiết kiệm thời gian kiểm tra trong môi trường sản xuất công nghiệp.
Đọc trực tiếp đường kính trung bình ren
Thiết kế đầu đo chuyên dụng cho phép xác định đường kính trung bình ren ngay lập tức, loại bỏ hoàn toàn nhu cầu tính toán trung gian.
Đe cố định kiểu chốt côn 60°
Góc đầu đo 60° phù hợp chuẩn ren hệ mét và Unified, đảm bảo tiếp xúc chính xác với sườn ren trong toàn bộ phạm vi đo.
Trục đo Ø6,35mm với khóa trục
Đầu đo đường kính 6,35mm tích hợp khóa trục, giữ cố định giá trị đo khi chuyển đọc số — hạn chế sai lệch do rung động trong xưởng.
Hoàn thiện satin chrome chống chói
Núm xoay và thân thước được phủ satin chrome Ø18mm giúp giảm phản chiếu ánh sáng, đọc vạch chia rõ ràng trong mọi điều kiện chiếu sáng xưởng.
Ứng Dụng Trong Kiểm Soát Chất Lượng Ren
Panme 125-101 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí chế tạo, gia công bu lông — đai ốc, và sản xuất linh kiện ren chính xác. Thiết bị cho phép kiểm tra nhanh đường kính trung bình ren hệ mét bước 0,4-0,5mm và ren Unified 48-64 TPI ngay trên dây chuyền sản xuất.
Độ Chính Xác Và Giới Hạn Sai Số
Sai số cho phép lớn nhất (MPE) là ±6 µm trên toàn phạm vi đo 0-25mm. Mặt đo làm từ thép đã qua tôi cứng, đảm bảo độ bền lâu dài và duy trì độ chính xác sau nhiều chu kỳ sử dụng trong môi trường sản xuất.
Thông Tin Quan Trọng Khi Lựa Chọn
Mỗi panme đo ren Mitutoyo được cấu hình cho một dải bước ren cụ thể. Model 125-101 phù hợp ren hệ mét bước 0,4-0,5mm và ren Unified 48-64 TPI. Đối với bước ren khác, cần chọn model tương ứng trong dòng sản phẩm 125-xxx của Mitutoyo để đảm bảo tiếp xúc đo chính xác.
- Phạm vi đo 0-25mm, độ chia 0,01mm
- Đọc trực tiếp đường kính trung bình ren — không cần tính toán
- Đe cố định, mặt đo thép tôi cứng, góc đầu đo 60°
- Trục đo Ø6,35mm, bước vít trục 0,5mm, tích hợp khóa trục
- Phù hợp ren hệ mét 0,4-0,5mm và Unified 48-64 TPI
- Hoàn thiện satin chrome chống chói, Ø18mm

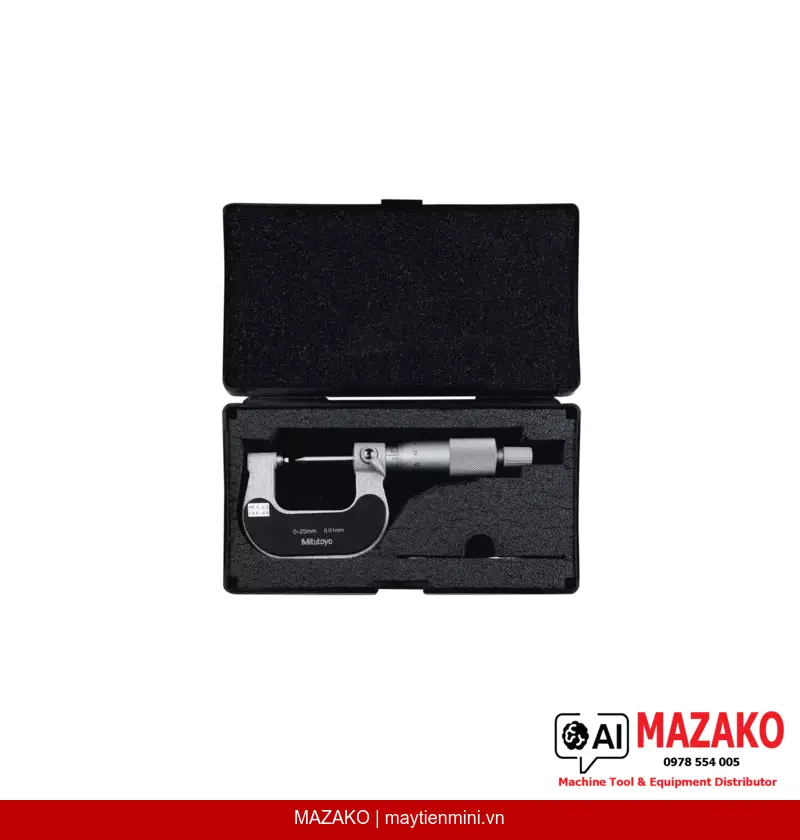

- Giao hàng kèm hộp đựng và cờ lê chỉnh
Yêu Cầu Báo Giá Panme Đo Ren Mitutoyo 125-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±6 µm |
| Mặt đo | Thép tôi cứng, kiểu đe cố định |
| Đầu đo / Trục đo | Có khóa trục, Ø6,35 mm, bước vít 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, Ø18 mm |
| Ren đo được (Hệ mét / Unified) | 0,4-0,5 mm / 64-48 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh |
| Khối lượng | 200 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-101 đo được loại ren nào?
Model 125-101 phù hợp để kiểm tra ren hệ mét có bước ren 0,4-0,5mm và ren Unified có bước 48-64 TPI. Đầu đo được thiết kế với góc 60° tương thích chuẩn ren phổ biến trong công nghiệp cơ khí. Nếu cần đo bước ren khác, cần chọn model tương ứng trong dòng 125-xxx của Mitutoyo.
Ưu điểm của kiểu đe cố định trên panme 125-101 là gì?
Đe cố định giúp duy trì vị trí tiếp xúc ổn định với ren trong suốt quá trình đo, giảm sai lệch do lệch tâm. Cấu tạo này đặc biệt có lợi trong môi trường sản xuất khi cần lặp lại phép đo nhiều lần với độ nhất quán cao.
Panme 125-101 có cần hiệu chuẩn định kỳ không?
Có. Để đảm bảo độ chính xác trong kiểm soát chất lượng, panme đo ren cần được hiệu chuẩn định kỳ theo quy trình ISO hoặc tiêu chuẩn nội bộ của nhà máy. Mitutoyo cung cấp dịch vụ hiệu chuẩn có chứng nhận, MAZAKO có thể hỗ trợ kết nối dịch vụ này theo yêu cầu.
Sự khác nhau giữa panme đo ren và thước cặp khi kiểm tra ren vít?
Thước cặp chỉ đo đường kính ngoài của ren, không xác định được đường kính trung bình — thông số quan trọng nhất để đánh giá chất lượng ăn khớp ren. Panme đo ren 125-101 tiếp xúc trực tiếp vào sườn ren, cho phép đọc chính xác đường kính trung bình với sai số chỉ ±6 µm.
Panme 125-101 có phù hợp sử dụng trực tiếp tại dây chuyền sản xuất không?
Có. Thiết kế cầm tay nhỏ gọn (200g), tích hợp khóa trục và hoàn thiện satin chrome chống chói giúp thao tác thuận tiện ngay tại vị trí gia công. Panme được giao kèm hộp bảo vệ và cờ lê chỉnh, sẵn sàng sử dụng ngay sau khi nhận hàng.
