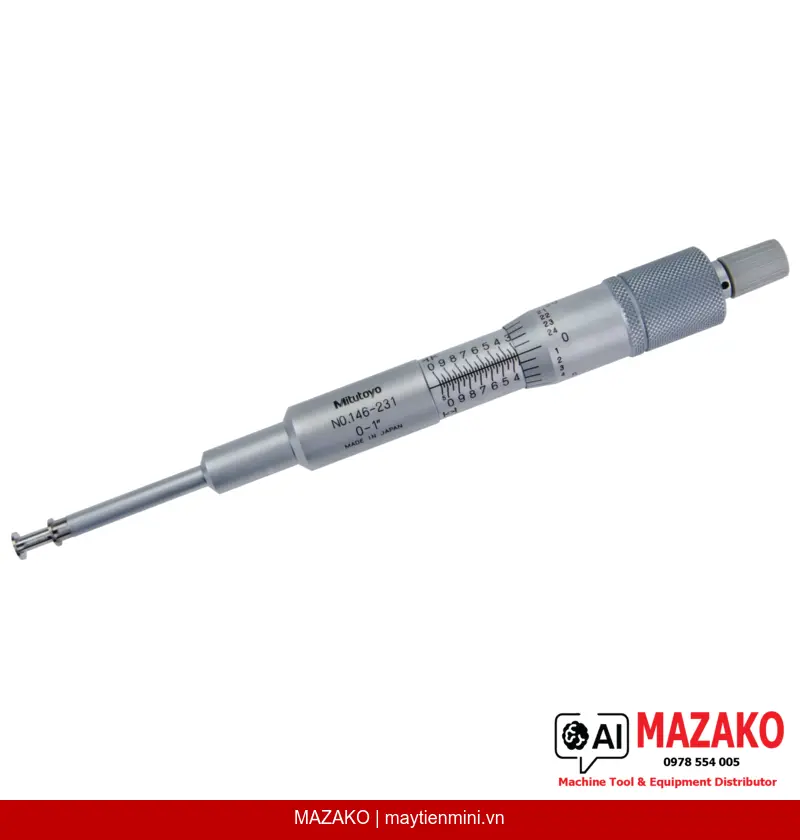

Panme Đo Rãnh Trục Đo Không Xoay Mitutoyo 146-231
Panme đo rãnh Mitutoyo 146-231 dạng cơ khí, đầu đo dạng đĩa đồng tâm, đo chiều rộng/sâu/vị trí rãnh trong lỗ, phạm vi đo ngoài 0-1 inch, độ chia 0,001 inch.
Mô tả sản phẩm
Panme đo rãnh Mitutoyo 146-231 là dòng panme cơ khí dạng ống (tubular) chuyên dụng, trang bị đầu đo và đe dạng đĩa đồng tâm (disc-shaped anvil), cho phép đo chính xác chiều rộng, chiều sâu và vị trí rãnh cũng như các phần lồi trong lỗ. Trục đo không xoay giúp loại bỏ lực xoắn lên chi tiết đo, đảm bảo kết quả ổn định trong môi trường sản xuất công nghiệp.
Trục Đo Không Xoay
Thiết kế trục đo (spindle) không xoay khi đo ngăn lực xoắn tác động lên bề mặt chi tiết, bảo vệ bề mặt gia công và cho kết quả đo nhất quán hơn.
Đầu Đo Dạng Đĩa Đồng Tâm
Đầu đo và đe dạng đĩa (disc-shaped) cho phép tiếp cận rãnh hẹp, đo chiều rộng, chiều sâu và vị trí rãnh bên trong lỗ một cách chính xác mà panme thông thường không thực hiện được.
Vạch Chia Riêng Biệt Trong/Ngoài
Thang chia độc lập cho đo trong và đo ngoài, loại bỏ hoàn toàn nhu cầu tính toán bù trừ theo chiều dày đầu đo, giảm sai số thao tác.
Cơ Cấu Ratchet Stop
Bộ hãm kiểu ratchet đảm bảo lực đo ổn định trong khoảng 5-10 N, mang lại độ lặp lại (repeatability) cao giữa các lần đo và giữa các người vận hành khác nhau.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo rãnh 146-231 phù hợp cho kiểm tra kích thước rãnh then, rãnh phanh hãm (snap ring groove), rãnh phớt dầu và các kết cấu lồi bên trong lỗ gia công trên trục, hộp số, xi lanh thủy lực. Được ứng dụng rộng rãi trong các phòng QC/QA ngành cơ khí chính xác, chế tạo máy và ô tô.
Độ Chính Xác Và Độ Tin Cậy Mitutoyo
Sai số cho phép tối đa (MPE) ±0,0004 inch, bề mặt đo được tôi cứng (hardened) chống mài mòn. Bề mặt núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, đường kính núm xoay 18 mm, dễ đọc trong điều kiện ánh sáng nhà xưởng.
Phù Hợp Cho Môi Trường QC Chuyên Nghiệp
Được giao kèm hộp đựng và chìa vặn chuyên dụng. Khối lượng 135 g, thiết kế gọn nhẹ thuận tiện sử dụng tại dây chuyền sản xuất hoặc phòng đo lường.
- Đo chính xác chiều rộng và vị trí rãnh bên trong lỗ
- Trục đo không xoay — bảo vệ bề mặt chi tiết đo
- Vạch chia riêng biệt cho đo trong và đo ngoài
- Cơ cấu ratchet stop đảm bảo lực đo lặp lại 5-10 N
- Bề mặt đo tôi cứng, bền bỉ trong sản xuất liên tục
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường toàn cầu
Tư Vấn & Báo Giá Panme Đo Rãnh Mitutoyo 146-231
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo ngoài | 0 - 1 inch |
| Phạm vi đo trong | 0,055 - 1,05 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0004 inch |
| Biến thiên chiều dài V MPE | 0,0004 inch |
| Bề mặt đo | Tôi cứng (Hardened) |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp đựng, chìa vặn |
| Khối lượng | 135 g |
Câu hỏi thường gặp
Panme đo rãnh Mitutoyo 146-231 dùng để đo gì?
Panme 146-231 được thiết kế chuyên biệt để đo chiều rộng, chiều sâu và vị trí rãnh cũng như các phần lồi bên trong lỗ gia công. Ứng dụng điển hình gồm rãnh then, rãnh phanh hãm và rãnh phớt dầu trên trục hoặc xi lanh. Phạm vi đo trong từ 0,055 đến 1,05 inch.
Ưu điểm của thiết kế trục đo không xoay là gì?
Khi trục đo (spindle) không xoay trong quá trình đo, lực xoắn sẽ không tác động lên bề mặt chi tiết. Điều này đặc biệt quan trọng khi đo các bề mặt đã gia công tinh, giúp bảo vệ chi tiết và cho kết quả đo ổn định hơn so với panme trục đo xoay thông thường.
Vạch chia riêng biệt cho đo trong và đo ngoài có ý nghĩa gì?
Thiết kế hai thang chia độc lập cho phép người vận hành đọc trực tiếp kích thước đo trong hoặc đo ngoài mà không cần cộng hoặc trừ thêm giá trị bù chiều dày đầu đo. Điều này giảm thiểu sai số tính toán và tăng tốc độ kiểm tra trong dây chuyền sản xuất.
Cơ cấu ratchet stop trên panme 146-231 hoạt động như thế nào?
Cơ cấu ratchet stop tự động giới hạn lực đo trong khoảng 5-10 N bất kể thao tác của người dùng. Khi lực đo đạt ngưỡng thiết kế, ratchet sẽ trượt thay vì tiếp tục xiết thêm, đảm bảo độ lặp lại (repeatability) cao giữa các lần đo và giữa các người đo khác nhau.
Panme Mitutoyo 146-231 có những phụ kiện gì và mua ở đâu tại Việt Nam?
Sản phẩm được giao kèm hộp đựng bảo quản và chìa vặn chuyên dụng. MAZAKO là nhà phân phối thiết bị đo lường công nghiệp tại Việt Nam, cung cấp panme Mitutoyo 146-231 chính hãng kèm hỗ trợ kỹ thuật và tư vấn lựa chọn thiết bị phù hợp cho từng ứng dụng.
