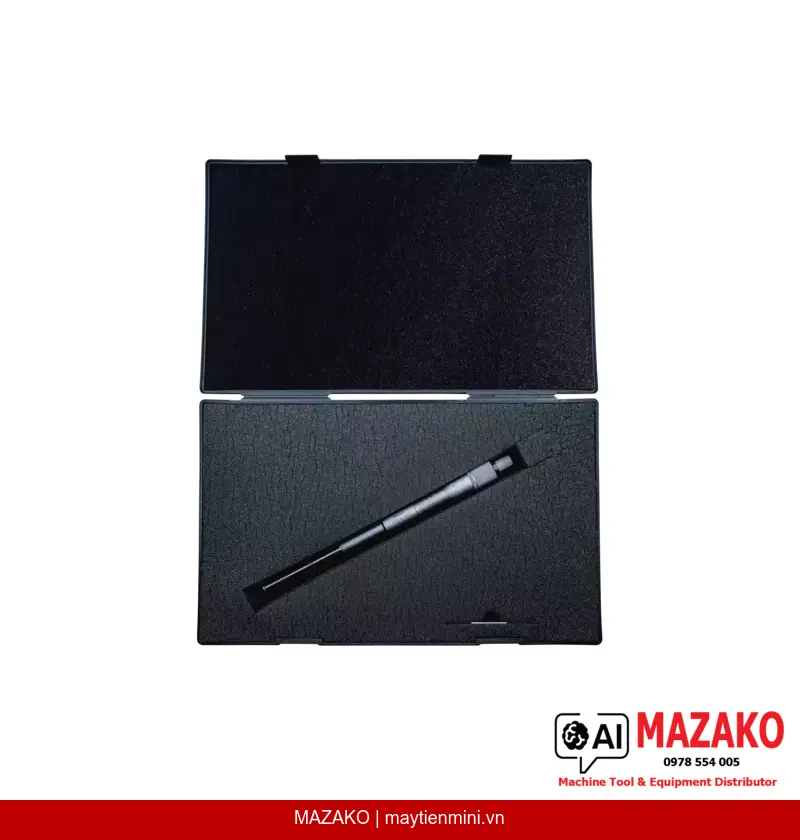

Panme Đo Rãnh Đầu Đo Không Xoay Mitutoyo 146-225 (75-100 mm)
Panme đo rãnh Mitutoyo 146-225 dạng cơ khí, phạm vi đo ngoài 75-100 mm, độ chia 0,01 mm, đầu đo dạng đĩa đồng tâm, đo chiều rộng và vị trí rãnh chính xác trong lỗ.
Mô tả sản phẩm
Panme đo rãnh Mitutoyo 146-225 là dụng cụ đo cơ khí chuyên dụng với đầu đo dạng đĩa đồng tâm (không xoay), cho phép đo chính xác chiều rộng, chiều sâu và vị trí rãnh, gờ lồi bên trong lỗ. Phạm vi đo ngoài 75-100 mm, độ chia 0,01 mm, sai số cho phép ±10 µm — đáp ứng yêu cầu kiểm tra trong môi trường sản xuất chính xác.
Đầu Đo Dạng Đĩa Đồng Tâm Không Xoay
Thiết kế đầu đo dạng đĩa đồng tâm, không xoay trong quá trình đo, giúp tiếp cận và đo chính xác các rãnh, gờ lồi bên trong lỗ mà panme thông thường không thể thực hiện được.
Thang Chia Độc Lập Cho Đo Trong / Đo Ngoài
Vạch chia riêng biệt cho phép đo trong (76,5-101,5 mm) và đo ngoài (75-100 mm) giúp loại bỏ hoàn toàn việc phải hiệu chỉnh bù trừ bề dày đầu đo, tiết kiệm thời gian thao tác.
Chốt Ratchet Đảm Bảo Lực Đo Ổn Định
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5-10 N, đảm bảo độ lặp lại cao giữa các lần đo, phù hợp với quy trình kiểm tra hàng loạt tại xưởng sản xuất.
Bề Mặt Đo Được Tôi Cứng
Mặt đo được tôi cứng (hardened), bước trục đo 0,5 mm, núm xoay và thân thước hoàn thiện satin chrome ø18 mm — tăng độ bền và tuổi thọ sử dụng lâu dài.
Ứng Dụng Điển Hình Trong Sản Xuất
Panme 146-225 được sử dụng phổ biến trong kiểm tra chi tiết cơ khí có rãnh phanh hãm, rãnh then, rãnh vòng chặn (snap ring groove) bên trong lỗ. Thiết bị phù hợp với bộ phận QC/QA tại các nhà máy gia công cơ khí chính xác, chế tạo khuôn mẫu và lắp ráp thiết bị công nghiệp.
Thông Số Kỹ Thuật Nổi Bật
Phạm vi đo ngoài 75-100 mm / đo trong 76,5-101,5 mm. Độ chia 0,01 mm. Sai số cho phép tối đa E MPE: ±10 µm. Biến thiên chiều dài V MPE: 10 µm. Khối lượng nhẹ 160 g, đi kèm hộp và cờ lê chuyên dụng.
Tại Sao Chọn Mitutoyo 146-225?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn kiểm định quốc tế. Model 146-225 giải quyết bài toán đo rãnh trong lỗ đường kính lớn (75-100 mm) mà thước cặp hoặc panme thông thường không đáp ứng được về độ chính xác và khả năng tiếp cận.
- Đo chiều rộng rãnh phanh, rãnh then, rãnh vòng chặn bên trong lỗ
- Đo vị trí và chiều sâu rãnh theo phương hướng kính
- Kiểm tra gờ lồi (projection) bên trong lỗ gia công
- Phù hợp đo hàng loạt nhờ cơ cấu ratchet stop đảm bảo lực đo ổn định
- Giao hàng kèm hộp và cờ lê chuyên dụng, sẵn sàng đưa vào sử dụng ngay
Nhận Báo Giá Panme Đo Rãnh Mitutoyo 146-225
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo ngoài | 75-100 mm |
| Phạm vi đo trong | 76,5-101,5 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±10 µm |
| Biến thiên chiều dài V MPE | 10 µm |
| Bề mặt đo | Tôi cứng (Hardened) |
| Bước trục đo (Spindle pitch) | 0,5 mm |
| Thang chia / Núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp, cờ lê chuyên dụng |
| Khối lượng | 160 g |
Câu hỏi thường gặp
Panme đo rãnh 146-225 khác gì so với panme đo ngoài thông thường?
Panme 146-225 được trang bị đầu đo dạng đĩa đồng tâm không xoay, cho phép đưa vào bên trong lỗ để đo chiều rộng, vị trí rãnh và gờ lồi — điều mà panme đo ngoài thông thường không thể thực hiện. Ngoài ra, thiết bị có hai thang chia độc lập cho đo trong và đo ngoài, loại bỏ bước hiệu chỉnh bù trừ bề dày đầu đo.
Thiết bị này đo được những loại rãnh nào?
Panme 146-225 phù hợp đo rãnh phanh hãm, rãnh then, rãnh vòng chặn (snap ring groove) và các gờ lồi bên trong lỗ có đường kính trong khoảng 76,5-101,5 mm. Thiết bị đo được chiều rộng, chiều sâu và vị trí rãnh theo phương hướng kính.
Cơ cấu ratchet stop có vai trò gì trong quá trình đo?
Ratchet stop giới hạn lực tác động lên bề mặt đo trong khoảng 5-10 N, đảm bảo người vận hành luôn áp dụng lực đo đồng nhất giữa các lần đo. Điều này cải thiện đáng kể độ lặp lại (repeatability), đặc biệt quan trọng trong kiểm tra hàng loạt tại xưởng sản xuất.
Độ chính xác của panme 146-225 có đáp ứng tiêu chuẩn kiểm tra chi tiết cơ khí chính xác không?
Với sai số cho phép tối đa E MPE ±10 µm và biến thiên chiều dài V MPE 10 µm, thiết bị đáp ứng yêu cầu kiểm tra chi tiết cơ khí chính xác cấp trung bình đến cao. Bề mặt đo được tôi cứng giúp duy trì độ chính xác ổn định qua thời gian sử dụng dài.
Panme 146-225 đi kèm phụ kiện gì và có cần hiệu chuẩn trước khi sử dụng không?
Thiết bị được giao kèm hộp đựng và cờ lê chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng. Để đảm bảo kết quả đo tin cậy theo tiêu chuẩn ISO, nên thực hiện kiểm định/hiệu chuẩn định kỳ. Liên hệ MAZAKO để được hỗ trợ dịch vụ hiệu chuẩn và bảo trì thiết bị.
