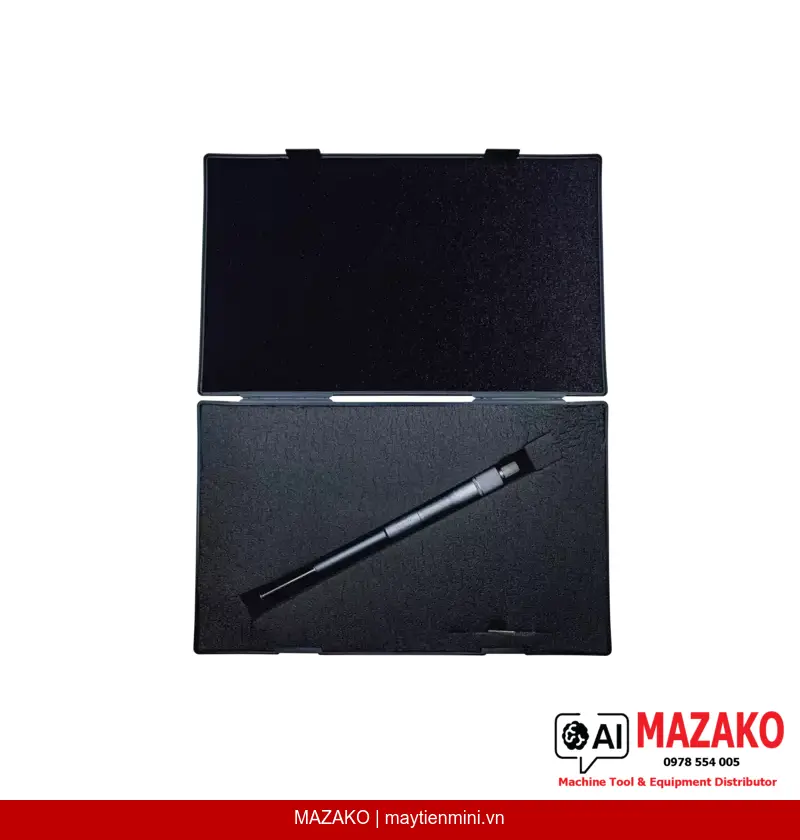

Panme Đo Rãnh Đầu Đo Không Xoay Mitutoyo 146-224 (50-75mm)
Panme đo rãnh Mitutoyo 146-224 dạng cơ khí, phạm vi đo ngoài 50-75mm, độ chia 0,01mm. Đầu đo đĩa đồng tâm, đo chiều rộng, chiều sâu và vị trí rãnh bên trong lỗ chính xác.
Mô tả sản phẩm
Panme đo rãnh Mitutoyo 146-224 là dòng panme cơ khí dạng ống (tubular) chuyên dụng, trang bị đầu đo (anvil) hình đĩa đồng tâm không xoay, cho phép đo chính xác chiều rộng, chiều sâu và vị trí rãnh, gờ lồi bên trong lỗ. Sản phẩm phù hợp với các ứng dụng kiểm tra QC/QA trong môi trường sản xuất cơ khí chính xác.
Đầu đo đĩa không xoay
Thiết kế đầu đo (spindle) không xoay khi tiến hành đo, tránh trầy xước bề mặt rãnh và đảm bảo tiếp xúc ổn định với chi tiết đo.
Vạch chia độc lập cho đo trong/ngoài
Thang vạch chia riêng biệt cho phép đo trong (51,5-76,5mm) và đo ngoài (50-75mm), loại bỏ hoàn toàn nhu cầu hiệu chỉnh bù độ dày đầu đo.
Cơ cấu ratchet stop
Cơ cấu ratchet stop đảm bảo lực đo ổn định trong khoảng 5-10N, giúp kết quả đo có độ lặp lại cao, phù hợp với yêu cầu đo kiểm hàng loạt.
Bề mặt đo được tôi cứng
Mặt đo được xử lý tôi cứng (hardened), tăng độ bền và tuổi thọ sử dụng trong điều kiện môi trường nhà máy sản xuất.
Ứng dụng điển hình trong kiểm tra chất lượng
Panme 146-224 được thiết kế chuyên biệt cho các thao tác đo kiểm rãnh và gờ lồi bên trong lỗ — những phép đo mà thước cặp thông thường không thể tiếp cận. Sản phẩm được ứng dụng rộng rãi trong các ngành gia công cơ khí, chế tạo khuôn mẫu, và kiểm tra chi tiết động cơ.
Thiết kế cơ khí tin cậy từ Mitutoyo
Núm xoay (thimble) và thân thước (sleeve) được hoàn thiện bề mặt satin chrome với đường kính 18mm, cho cảm giác vận hành chắc tay. Bước ren trục đo (spindle pitch) 0,5mm kết hợp độ chia 0,01mm đảm bảo độ chính xác đọc số tin cậy.
Thông số nổi bật
Phạm vi đo ngoài 50-75mm / đo trong 51,5-76,5mm — Độ chia 0,01mm — Sai số cho phép MPE ±10µm — Khối lượng 165g — Đi kèm hộp đựng và cờ lê chuyên dụng.
- Đầu đo đĩa đồng tâm không xoay, chuyên đo rãnh và gờ lồi trong lỗ
- Vạch chia riêng biệt cho đo trong và đo ngoài, không cần hiệu chỉnh
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo cao
- Mặt đo được tôi cứng, tăng độ bền sử dụng lâu dài
- Xuất xứ Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản
- Giao hàng kèm hộp bảo quản và cờ lê chuyên dụng
Mua Panme Đo Rãnh Mitutoyo 146-224 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo ngoài | 50-75 mm |
| Phạm vi đo trong | 51,5-76,5 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép MPE | ±10 µm |
| Biến thiên chiều dài V MPE | 10 µm |
| Mặt đo | Được tôi cứng (Hardened) |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Thang đo (Scale) | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 165 g |
Câu hỏi thường gặp
Panme đo rãnh 146-224 khác gì so với panme đo ngoài thông thường?
Panme 146-224 được trang bị đầu đo (anvil) hình đĩa đồng tâm không xoay, cho phép tiếp cận và đo bên trong lỗ để xác định chiều rộng, chiều sâu và vị trí rãnh hoặc gờ lồi. Panme đo ngoài thông thường không thể thực hiện các phép đo này do cấu trúc đầu đo khác biệt.
Tại sao sản phẩm có hai phạm vi đo khác nhau cho đo trong và đo ngoài?
Sự chênh lệch giữa phạm vi đo ngoài (50-75mm) và đo trong (51,5-76,5mm) là do độ dày vật lý của đầu đo đĩa. Điểm đặc biệt là 146-224 có vạch chia riêng biệt cho từng chế độ đo, loại bỏ hoàn toàn nhu cầu tính toán bù độ dày, giúp đọc kết quả trực tiếp và tránh sai số.
Cơ cấu ratchet stop trên 146-224 hoạt động như thế nào?
Cơ cấu ratchet stop giới hạn lực đo tối đa tác động lên chi tiết trong khoảng 5-10N. Khi đạt đến ngưỡng lực này, núm xoay sẽ trượt tự do thay vì tiếp tục siết, đảm bảo mỗi lần đo đều áp dụng lực đo đồng nhất và kết quả có độ lặp lại cao.
Độ chính xác MPE ±10µm có phù hợp với kiểm tra chi tiết cơ khí chính xác không?
MPE ±10µm là mức sai số cho phép tiêu chuẩn phù hợp với kiểm tra dung sai cơ khí thông thường trong sản xuất công nghiệp. Đối với các ứng dụng yêu cầu dung sai chặt hơn ±5µm, cần xem xét sử dụng thiết bị đo tọa độ 3 chiều (CMM) hoặc dòng panme kỹ thuật số độ chính xác cao hơn.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme Mitutoyo 146-224 không?
MAZAKO cung cấp dịch vụ tư vấn hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ bộ phận kỹ thuật của MAZAKO để được hỗ trợ lập kế hoạch hiệu chuẩn định kỳ, đảm bảo thiết bị luôn duy trì độ chính xác trong suốt vòng đời sử dụng.
