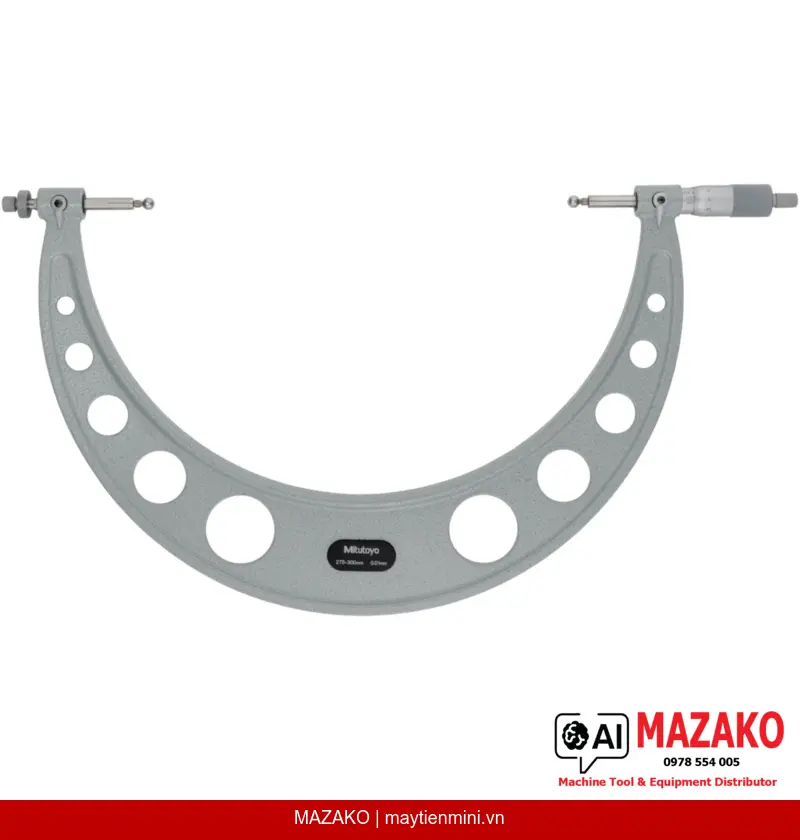

Panme Đo Răng Bánh Răng Mitutoyo 124-195 (GMB-300) | Phạm Vi 275-300mm
Panme đo răng bánh răng Mitutoyo 124-195 (GMB-300), phạm vi 275-300mm, độ chia 0,01mm, đo đường kính qua chốt bánh răng module 0,5-5,25mm, sai số ±7µm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-195 model GMB-300 là dụng cụ đo cơ khí chuyên dụng dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 275-300mm và độ chia 0,01mm, thiết bị đáp ứng yêu cầu kiểm tra bánh răng module 0,5 đến 5,25mm trong môi trường sản xuất công nghiệp.
Đầu đo thay thế được
Đe và đầu đo (trục đo) sử dụng bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), phù hợp đo bánh răng module 0,5-5,25mm.
Độ chính xác cao
Sai số cho phép tối đa ±7µm, đảm bảo kết quả kiểm tra đáng tin cậy cho các chi tiết bánh răng yêu cầu dung sai chặt chẽ.
Thiết kế núm xoay chuẩn
Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục đo. Núm xoay và thân thước hoàn thiện chrome mờ, đường kính núm xoay ø18mm.
Bộ giao hàng đầy đủ
Đi kèm hộp đựng, cờ lê chỉnh và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng Dụng Trong Kiểm Tra Bánh Răng
Thiết bị được sử dụng trong kiểm tra chất lượng bánh răng công nghiệp, đặc biệt phù hợp cho bộ phận QC/QA tại các nhà máy cơ khí chính xác, chế tạo hộp số, và sản xuất thiết bị truyền động. Phương pháp đo đường kính qua chốt cho phép đánh giá gián tiếp độ chính xác về profil và bước răng của bánh răng.
Độ Bền và Vật Liệu
Bề mặt đo với bi thép hoặc bi carbide (tùy chọn) đảm bảo khả năng chịu mài mòn trong sử dụng lặp lại. Lực đo trong khoảng 5-10N giúp kiểm soát áp lực tiếp xúc nhất quán, nâng cao độ lặp lại của phép đo.
Thông Số Nổi Bật
Phạm vi đo 275-300mm — Độ chia 0,01mm — Sai số ±7µm — Lực đo 5-10N — Khối lượng 2070g — Bao gồm chuẩn hiệu chỉnh.
- Đo đường kính qua chốt bánh răng module 0,5-5,25mm
- Đầu đo thay thế bằng bi thép hoặc bi carbide (phụ kiện tùy chọn)
- Có khóa trục đo, thuận tiện khi đọc kết quả
- Kèm chuẩn hiệu chỉnh, đảm bảo truy xuất được chuẩn đo lường
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Yêu Cầu Báo Giá Panme Đo Răng Mitutoyo 124-195
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | GMB-300 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 275-300 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Bề mặt đo | Đe và đầu đo thay thế được (phụ kiện tùy chọn) |
| Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Thang chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5-10 N |
| Bao gồm | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh |
| Khối lượng | 2070 g |
Câu hỏi thường gặp
Panme đo răng Mitutoyo 124-195 dùng để đo gì?
Thiết bị dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này cho phép kiểm tra gián tiếp độ chính xác về profil và bước răng, phù hợp cho bánh răng có module từ 0,5 đến 5,25mm khi sử dụng bi đầu đo phù hợp.
Bi đầu đo thay thế có đi kèm trong bộ sản phẩm không?
Bi thép hoặc bi carbide thay thế được là phụ kiện tùy chọn, không bao gồm trong bộ giao hàng tiêu chuẩn. Bộ tiêu chuẩn gồm hộp đựng, cờ lê chỉnh và chuẩn hiệu chỉnh. Vui lòng liên hệ MAZAKO để được tư vấn lựa chọn phụ kiện phù hợp với module bánh răng cần đo.
Sai số cho phép tối đa ±7µm có đáp ứng yêu cầu kiểm tra bánh răng chính xác không?
Với MPE ±7µm và độ chia 0,01mm, thiết bị phù hợp cho kiểm tra bánh răng công nghiệp thông thường theo tiêu chuẩn cấp chính xác ISO. Đối với bánh răng cấp chính xác cao hơn, cần đánh giá thêm yêu cầu dung sai cụ thể của chi tiết trước khi lựa chọn thiết bị đo.
Cần hiệu chỉnh thiết bị như thế nào trước khi sử dụng?
Sử dụng chuẩn hiệu chỉnh (setting standard) đi kèm và cờ lê chỉnh để căn chỉnh điểm zero trước mỗi ca đo. Nên để thiết bị ổn định nhiệt độ tại môi trường đo (20°C chuẩn) ít nhất 2-4 giờ trước khi tiến hành hiệu chỉnh và đo chính thức.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme Mitutoyo 124-195 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO/IEC 17025. Liên hệ bộ phận kỹ thuật MAZAKO để được hướng dẫn về chu kỳ hiệu chuẩn và đơn vị hiệu chuẩn được công nhận phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
