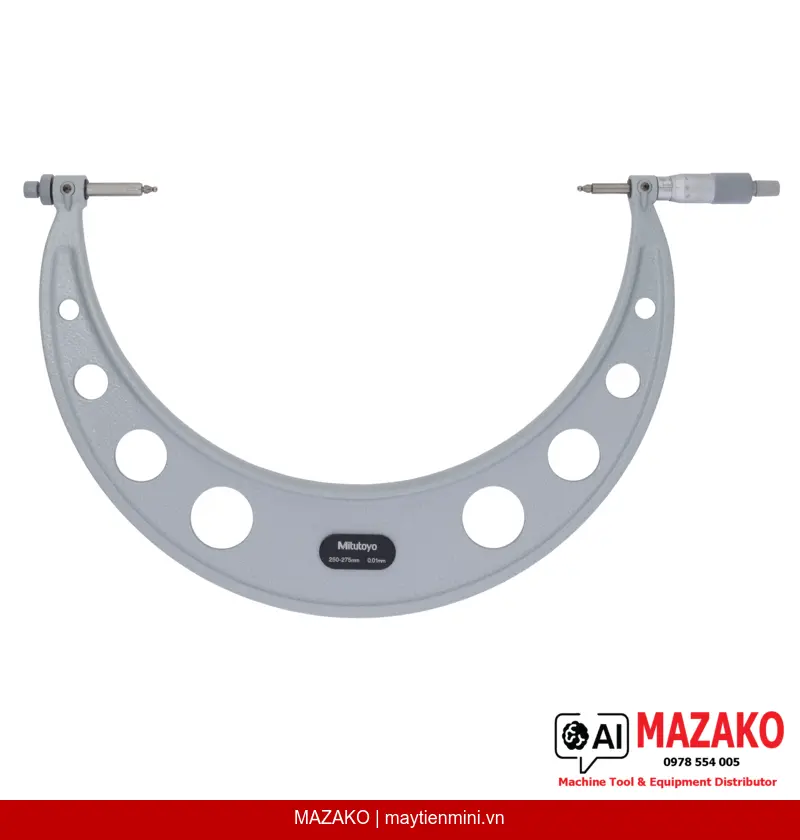

Panme Đo Răng Bánh Răng Mitutoyo 124-183 (GMB-275) – Phạm Vi 250–275 mm
Panme đo răng bánh răng Mitutoyo 124-183 (GMB-275), phạm vi 250–275 mm, độ chia 0,01 mm, sai số ±7 µm, đầu đo thay thế được, đo đường kính qua chốt bánh răng module 0,5–5,25 mm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-183 (model GMB-275) là thiết bị đo chuyên dụng dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng, phù hợp cho các ứng dụng kiểm tra chất lượng bánh răng trong sản xuất cơ khí chính xác. Với phạm vi đo 250–275 mm và độ chia 0,01 mm, thiết bị đáp ứng yêu cầu kiểm tra bánh răng cỡ lớn trong môi trường công nghiệp.
Đầu Đo Thay Thế Được
Trang bị đầu đo dạng bi thép hoặc bi carbide có thể thay thế (phụ kiện tùy chọn), cho phép đo các bánh răng có module từ 0,5 đến 5,25 mm một cách linh hoạt.
Độ Chính Xác Cao
Sai số cho phép tối đa (MPE) ±7 µm, đảm bảo kết quả đo tin cậy trong kiểm soát chất lượng bánh răng theo tiêu chuẩn sản xuất chính xác.
Cơ Cấu Trục Đo Vững Chắc
Trục đo (spindle) đường kính ø6,35 mm, bước ren 0,5 mm, tích hợp khóa trục đo, giúp cố định vị trí đo ổn định và tránh sai số do dịch chuyển ngoài ý muốn.
Hoàn Thiện Bề Mặt Chuyên Nghiệp
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bằng chrome mờ (satin chrome), đường kính núm xoay ø18 mm, giảm chói khi đọc số và tăng độ bền trong điều kiện nhà xưởng.
Ứng Dụng Trong Kiểm Tra Bánh Răng Công Nghiệp
Panme 124-183 được thiết kế chuyên biệt cho bộ phận QC/QA và kỹ thuật trong các nhà máy sản xuất bánh răng, hộp số, và các cụm truyền động cơ khí. Khả năng đo đường kính qua chốt (over-pin diameter) cho phép xác định chính xác kích thước hiệu dụng của bánh răng, phục vụ kiểm tra biên dạng răng và đánh giá độ chính xác gia công theo tiêu chuẩn ISO hoặc DIN.
Lực Đo Và Độ Ổn Định Vận Hành
Lực đo được kiểm soát trong khoảng 5–10 N, phù hợp với yêu cầu đo tiếp xúc trên bề mặt răng mà không gây biến dạng chi tiết. Khối lượng thiết bị 1620 g phản ánh kết cấu chắc chắn, phù hợp sử dụng liên tục trong môi trường sản xuất.
Bộ Giao Hàng Đầy Đủ
Panme Mitutoyo 124-183 được giao kèm hộp đựng, cờ lê chuyên dụng và chuẩn đặt (setting standard), giúp người dùng kiểm tra và hiệu chỉnh thiết bị ngay khi nhận hàng mà không cần trang bị thêm dụng cụ phụ trợ.
- Đo đường kính qua chốt bánh răng (over-pin diameter) phạm vi 250–275 mm
- Hỗ trợ bánh răng module 0,5–5,25 mm với đầu đo bi thay thế được
- Độ chia 0,01 mm, sai số ±7 µm
- Trục đo ø6,35 mm, bước ren 0,5 mm, có khóa trục
- Núm xoay và thân thước chrome mờ, ø18 mm
- Lực đo 5–10 N, khối lượng 1620 g
- Giao hàng kèm hộp, cờ lê và chuẩn đặt
Tư Vấn & Báo Giá Panme Mitutoyo 124-183
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | GMB-275 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 250–275 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Mặt đo | Đầu đo (đe và trục đo) thay thế được (phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện chrome mờ (satin chrome), ø18 mm |
| Lực đo | 5–10 N |
| Bộ giao hàng | Hộp đựng, cờ lê, chuẩn đặt (setting standard) |
| Khối lượng | 1620 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-183 dùng để đo gì?
Thiết bị được thiết kế chuyên biệt để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với đầu đo bi thay thế được, thiết bị hỗ trợ kiểm tra bánh răng có module từ 0,5 đến 5,25 mm trong phạm vi đo 250–275 mm.
Đầu đo bi thay thế được của model 124-183 có phải mua riêng không?
Có, đầu đo dạng bi thép hoặc bi carbide là phụ kiện tùy chọn (optional accessory) và không nằm trong bộ giao hàng tiêu chuẩn. Bộ tiêu chuẩn bao gồm hộp đựng, cờ lê và chuẩn đặt. Vui lòng liên hệ MAZAKO để được tư vấn chọn đúng loại đầu đo phù hợp module bánh răng cần đo.
Độ chính xác của Panme Mitutoyo 124-183 là bao nhiêu?
Sai số cho phép tối đa (MPE) của thiết bị là ±7 µm với độ chia 0,01 mm. Thông số này đáp ứng yêu cầu kiểm tra chất lượng bánh răng trong sản xuất cơ khí chính xác theo tiêu chuẩn công nghiệp.
Làm thế nào để hiệu chỉnh Panme 124-183 trước khi sử dụng?
Bộ giao hàng đã bao gồm chuẩn đặt (setting standard) chuyên dụng cho model GMB-275. Người dùng sử dụng chuẩn đặt này để kiểm tra và điều chỉnh điểm zero của thiết bị. Nên thực hiện hiệu chỉnh định kỳ theo quy trình kiểm soát thiết bị đo của nhà máy.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 124-183 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, hỗ trợ tư vấn kỹ thuật, báo giá và cung cấp thông tin về dịch vụ hiệu chuẩn. Vui lòng liên hệ trực tiếp để được hỗ trợ cụ thể về bảo hành và hiệu chuẩn theo yêu cầu của nhà máy bạn.
