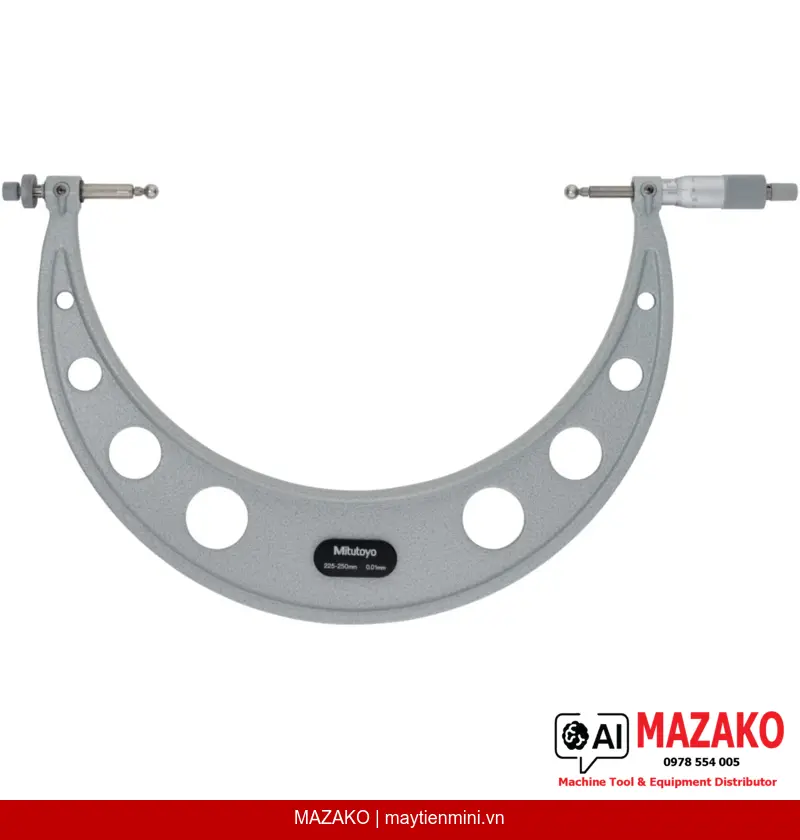

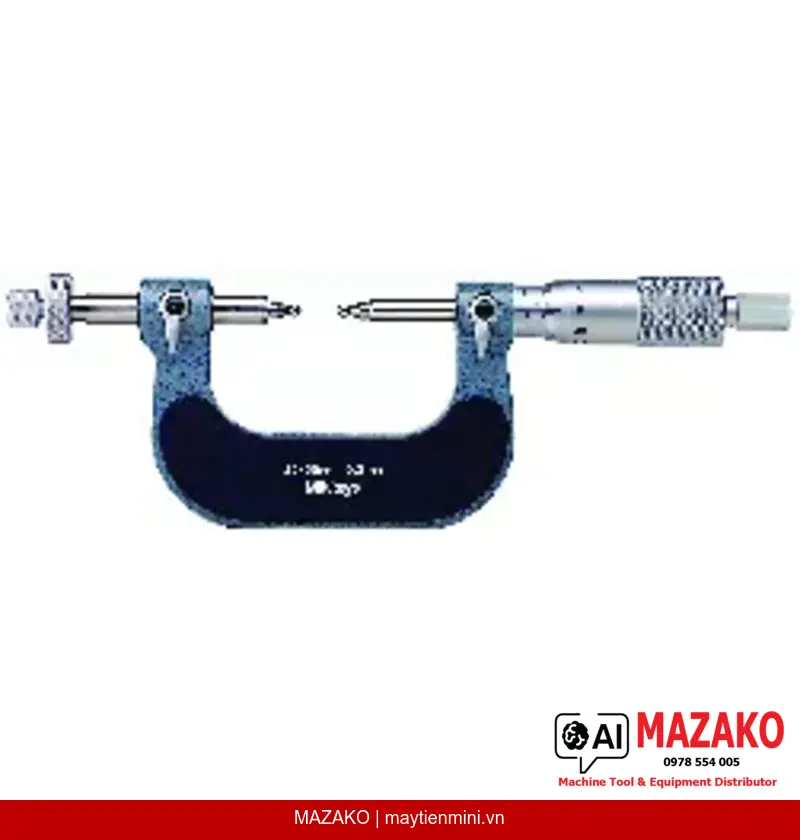

Panme Đo Răng Bánh Răng Mitutoyo 124-182 (GMB-250) 225-250mm
Panme đo răng bánh răng Mitutoyo 124-182 (GMB-250), phạm vi đo 225–250mm, độ chia 0,01mm, đo đường kính qua chốt của bánh răng module 0,5–5,25mm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-182 (GMB-250) là thiết bị đo cơ khí chuyên dụng, được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng có module từ 0,5 đến 5,25mm. Với phạm vi đo 225–250mm và độ chia 0,01mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng bánh răng trong môi trường sản xuất công nghiệp chính xác cao.
Đầu đo thay thế linh hoạt
Trang bị bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), cho phép đo bánh răng có module từ 0,5 đến 5,25mm trên cùng một thiết bị.
Trục đo khóa chắc chắn
Đầu đo / trục đo đường kính ø6,35mm với bước ren 0,5mm, tích hợp cơ cấu khóa trục đo giúp cố định kết quả đo ổn định trong quá trình kiểm tra.
Độ chính xác kiểm định cao
Sai số cho phép tối đa E MPE ±7µm, đảm bảo kết quả đo đáng tin cậy cho bộ phận QC/QA theo tiêu chuẩn kiểm soát chất lượng bánh răng công nghiệp.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay và thân thước hoàn thiện chrome mờ (satin chrome), đường kính núm xoay ø18mm, giảm chói mắt, tăng khả năng đọc số trong điều kiện ánh sáng nhà máy.
Ứng dụng đo kiểm bánh răng công nghiệp
Panme đo răng bánh răng Mitutoyo 124-182 phù hợp cho các bộ phận kiểm tra chất lượng trong ngành cơ khí chính xác, sản xuất hộp số, động cơ và các thiết bị truyền động. Thiết bị cho phép đo đường kính qua chốt — thông số kiểm tra quan trọng xác định độ chính xác biên dạng răng và khoảng cách tâm bánh răng trong lắp ráp.
Cấu hình bàn giao tiêu chuẩn
Sản phẩm được bàn giao kèm hộp đựng, cờ lê chuyên dụng và chuẩn đặt (setting standard), sẵn sàng đưa vào sử dụng ngay tại xưởng sản xuất mà không cần mua thêm phụ kiện cơ bản.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường toàn cầu
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm, được các nhà máy sản xuất trên toàn thế giới tin dùng. Sản phẩm 124-182 tuân thủ tiêu chuẩn hiệu chuẩn quốc tế, đảm bảo truy xuất nguồn gốc độ chính xác.
- Đo đường kính qua chốt bánh răng phạm vi 225–250mm
- Bi đầu đo thay thế được: thép hoặc carbide (tùy chọn)
- Độ chia 0,01mm, sai số MPE ±7µm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục
- Lực đo 5–10N, khối lượng 1430g
- Bàn giao kèm hộp, cờ lê và chuẩn đặt
Yêu cầu báo giá Panme Đo Răng Mitutoyo 124-182
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | GMB-250 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 225–250 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±7 µm |
| Mặt đo | Đầu đo / trục đo thay thế được (tùy chọn) |
| Đầu đo / trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện bàn giao | Hộp đựng, cờ lê, chuẩn đặt (setting standard) |
| Khối lượng | 1430 g |
Câu hỏi thường gặp
Panme đo răng bánh răng Mitutoyo 124-182 dùng để đo thông số gì?
Thiết bị được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng — thông số kiểm tra quan trọng xác định độ chính xác biên dạng răng. Phạm vi đo là 225–250mm, phù hợp cho bánh răng cỡ lớn trong hộp số và thiết bị truyền động công nghiệp.
Thiết bị có thể đo được bánh răng có module bao nhiêu?
Với bi đầu đo thay thế bằng thép hoặc carbide (phụ kiện tùy chọn), Mitutoyo 124-182 đo được bánh răng có module từ 0,5 đến 5,25mm. Việc thay thế đầu đo giúp linh hoạt kiểm tra nhiều loại bánh răng khác nhau trên cùng một thiết bị.
Độ chính xác của Panme Mitutoyo 124-182 là bao nhiêu?
Sai số cho phép tối đa (E MPE) là ±7µm với độ chia 0,01mm. Thông số này đáp ứng yêu cầu kiểm soát chất lượng trong sản xuất cơ khí chính xác và có thể truy xuất theo tiêu chuẩn hiệu chuẩn quốc tế của Mitutoyo.
Khi mua sản phẩm 124-182, thiết bị được bàn giao kèm những gì?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê chuyên dụng và chuẩn đặt (setting standard). Người dùng có thể đưa vào sử dụng ngay mà không cần mua thêm phụ kiện cơ bản. Bi đầu đo thay thế bằng thép hoặc carbide là phụ kiện tùy chọn mua riêng.
Làm thế nào để đặt mua hoặc yêu cầu báo giá Mitutoyo 124-182 tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, cung cấp báo giá chính thức và hỗ trợ kỹ thuật cho bộ phận mua hàng và kỹ sư QC/QA. Liên hệ trực tiếp qua website maytienmini.vn để được tư vấn và báo giá nhanh nhất.
