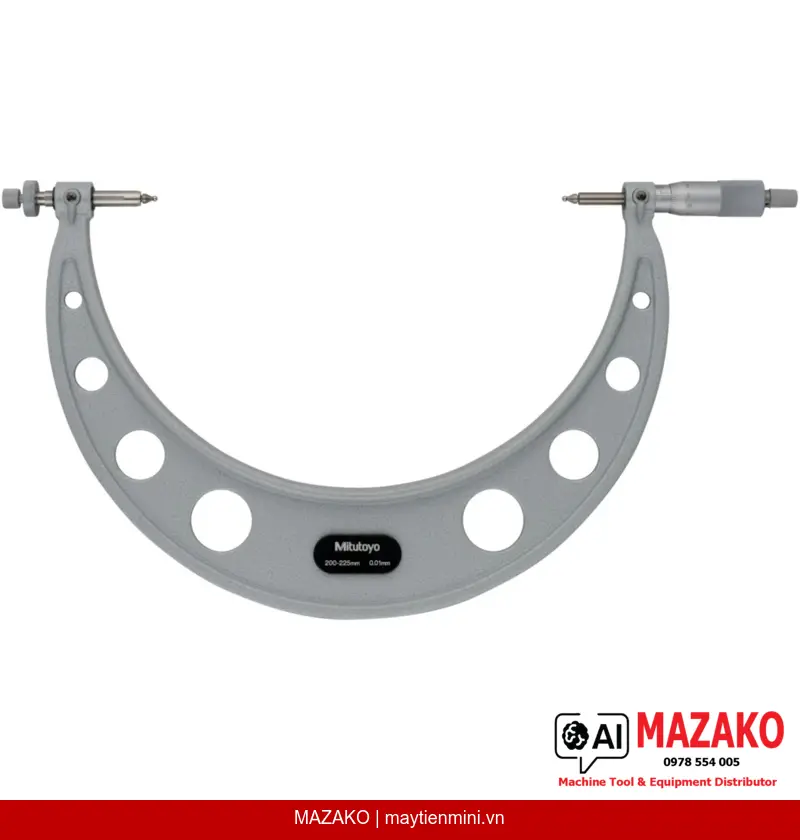

Panme đo răng bánh răng Mitutoyo 124-181 (GMB-225) – Phạm vi 200-225 mm
Panme đo răng bánh răng Mitutoyo 124-181 (GMB-225), phạm vi 200-225 mm, độ chia 0,01 mm, đo đường kính qua chốt của bánh răng module 0,5-5,25 mm, sai số ±6 µm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-181 (model GMB-225) là dụng cụ đo cơ khí chuyên dụng dùng để xác định đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 200–225 mm và độ chia 0,01 mm, sản phẩm phù hợp cho các ứng dụng kiểm tra chất lượng bánh răng cỡ lớn trong ngành chế tạo máy và ô tô.
Đầu đo thay thế linh hoạt
Trang bị đầu đo dạng bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), cho phép đo bánh răng có module từ 0,5 đến 5,25 mm một cách chính xác và ổn định.
Độ chính xác cao
Sai số cho phép tối đa (MPE) chỉ ±6 µm, đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm soát chất lượng nghiêm ngặt trong sản xuất công nghiệp.
Kết cấu trục đo tối ưu
Trục đo (spindle) đường kính ø6,35 mm với bước ren 0,5 mm, tích hợp khóa trục đo, núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ ø18 mm giúp đọc số dễ dàng.
Bộ phụ kiện hoàn chỉnh

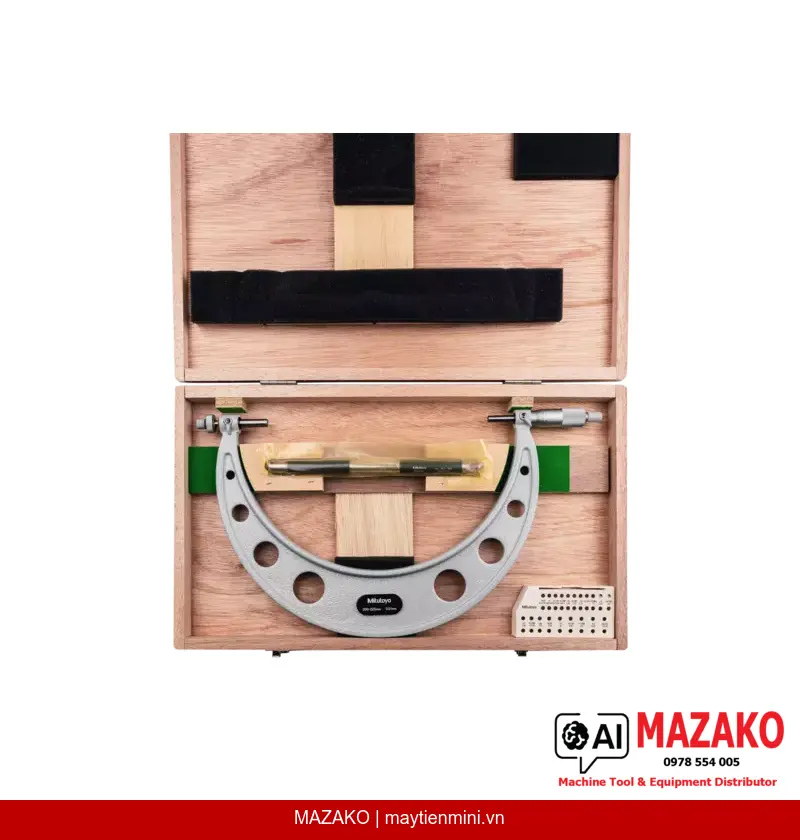

Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và chuẩn đặt (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Panme 124-181 được thiết kế chuyên biệt để đo đường kính qua chốt của bánh răng — phương pháp đo gián tiếp giúp xác định độ chính xác bước răng và profile răng mà không cần thiết bị đo tọa độ 3 chiều phức tạp. Đây là lựa chọn tiêu chuẩn trong các phòng QC/QA của nhà máy sản xuất bánh răng, hộp số và các cụm truyền động cơ khí.
Lý do lựa chọn Mitutoyo GMB-225
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất ISO được công nhận toàn cầu. Model GMB-225 kế thừa nền tảng kỹ thuật bền vững, lực đo ổn định 5–10 N và bề mặt đo được gia công chính xác, đảm bảo độ lặp lại cao trong môi trường sản xuất liên tục.
Thông số nổi bật
Phạm vi đo 200–225 mm | Độ chia 0,01 mm | Sai số ±6 µm | Đo module bánh răng 0,5–5,25 mm | Khối lượng 1230 g
- Đo đường kính qua chốt (over-pin diameter) của bánh răng cỡ lớn
- Đầu đo bi thép / bi carbide thay thế được theo module bánh răng
- Trục đo có khóa, bước ren 0,5 mm, độ chia 0,01 mm
- Sai số cho phép tối đa ±6 µm theo tiêu chuẩn Mitutoyo
- Giao hàng kèm hộp, cờ lê và chuẩn đặt chính hãng
Tư vấn và báo giá Mitutoyo 124-181
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | GMB-225 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 200–225 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Mặt đo | Đầu đo thay thế được (đe và trục đo – phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5 – 10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, chuẩn đặt (setting standard) |
| Khối lượng | 1230 g |
Câu hỏi thường gặp
Panme đo răng bánh răng Mitutoyo 124-181 dùng để đo thông số gì?
Thiết bị được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Đây là phương pháp đo gián tiếp giúp kiểm tra độ chính xác bước răng và profile răng mà không cần máy đo tọa độ 3 chiều. Phù hợp cho bánh răng có module từ 0,5 đến 5,25 mm khi sử dụng đầu đo bi tùy chọn.
Đầu đo bi của máy có cần mua riêng không?
Có, các đầu đo dạng bi thép hoặc bi carbide là phụ kiện tùy chọn (optional accessory), không bao gồm trong bộ giao hàng tiêu chuẩn. Bạn cần chọn đầu đo phù hợp với module bánh răng cần đo. Liên hệ MAZAKO để được tư vấn chọn đúng phụ kiện.
Độ chính xác của Mitutoyo 124-181 có đáp ứng tiêu chuẩn QC công nghiệp không?
Sai số cho phép tối đa (MPE) của thiết bị là ±6 µm, đáp ứng yêu cầu kiểm soát chất lượng trong đa số quy trình sản xuất bánh răng và hộp số công nghiệp. Thiết bị được sản xuất theo tiêu chuẩn Mitutoyo Nhật Bản với chứng nhận ISO được công nhận toàn cầu.
Bộ sản phẩm giao hàng bao gồm những gì?
Bộ giao hàng tiêu chuẩn bao gồm hộp đựng bảo quản, cờ lê chỉnh (spanner) và chuẩn đặt (setting standard) để hiệu chỉnh thiết bị trước khi sử dụng. Đầu đo bi thép hoặc carbide là phụ kiện mua thêm riêng tùy theo ứng dụng.
Làm thế nào để mua Panme Mitutoyo 124-181 chính hãng tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp tại Việt Nam, cung cấp Mitutoyo 124-181 chính hãng kèm hóa đơn VAT và hỗ trợ kỹ thuật sau bán hàng. Liên hệ trực tiếp qua website maytienmini.vn hoặc bộ phận kinh doanh để nhận báo giá và tư vấn ứng dụng.
