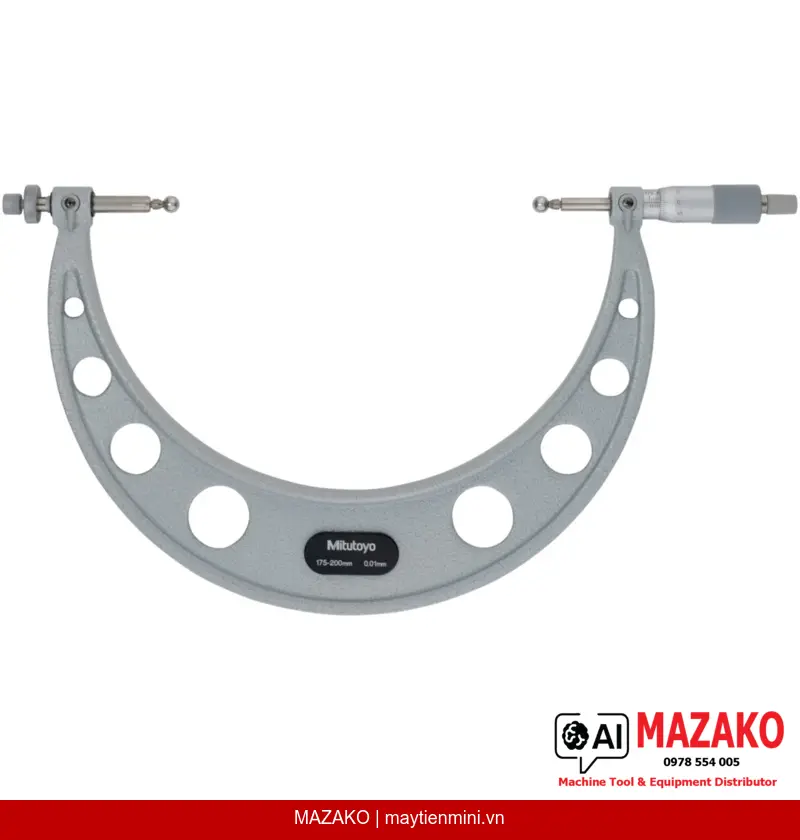

Panme Đo Răng Bánh Răng Mitutoyo 124-180 (175-200mm)
Panme đo răng bánh răng Mitutoyo 124-180, phạm vi đo 175-200mm, độ chia 0,01mm. Đo đường kính qua chốt của bánh răng module 0,5-5,25mm với đầu đo cầu thép/carbide thay thế được.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-180 là dụng cụ đo cơ khí chuyên dụng để xác định đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 175-200mm và độ chia 0,01mm, thiết bị đáp ứng yêu cầu kiểm tra bánh răng module 0,5 đến 5,25mm trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Đe và đầu đo trục (spindle insert) dạng cầu có thể thay thế, tương thích với cả vật liệu thép và carbide (phụ kiện tùy chọn), phù hợp cho nhiều module bánh răng từ 0,5 đến 5,25mm.
Trục đo khóa chốt độ chính xác cao
Trục đo đường kính 6,35mm với bước ren 0,5mm, tích hợp cơ cấu khóa trục đo (spindle lock) giúp cố định kích thước trong quá trình đọc kết quả và ghi chép số liệu.
Núm xoay và thân thước hoàn thiện cao cấp
Núm xoay (thimble) đường kính 18mm và thân thước (sleeve) được xử lý bề mặt satin chrome, giảm phản chiếu ánh sáng, tăng khả năng đọc vạch chia trong điều kiện chiếu sáng đa dạng tại xưởng sản xuất.
Bộ tiêu chuẩn hiệu chỉnh đi kèm

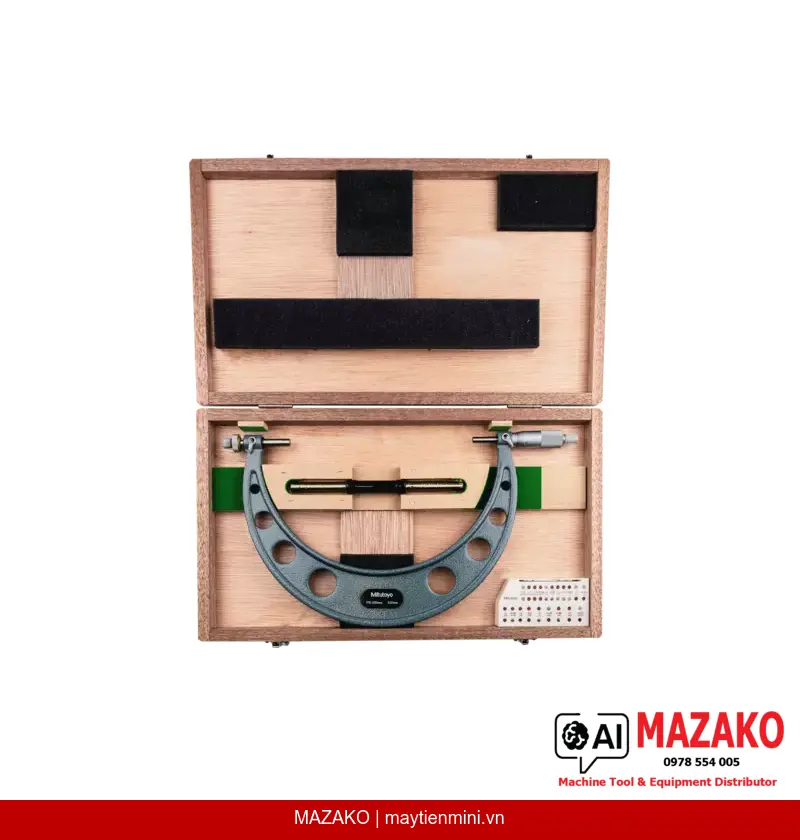

Thiết bị được cung cấp kèm hộp đựng, cờ lê chuyên dụng và chuẩn hiệu chỉnh (setting standard), đảm bảo thiết bị được hiệu chuẩn đúng ngay khi đưa vào sử dụng.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Panme 124-180 được thiết kế chuyên biệt cho bộ phận QC/QA và phòng kỹ thuật trong các nhà máy chế tạo bánh răng, hộp số, và thiết bị truyền động. Phương pháp đo over-pin diameter cho phép kiểm tra sai lệch bước răng và độ dày răng gián tiếp, bổ sung cho các phép kiểm tra trên máy đo tọa độ 3 chiều (CMM) hay máy chiếu biên dạng.
Sai số cho phép và độ tin cậy đo lường
Sai số cho phép tối đa (MPE) ±6µm tại phạm vi 175-200mm đáp ứng tiêu chuẩn kiểm soát chất lượng cho bánh răng độ chính xác trung bình đến cao. Lực đo trong khoảng 5-10N đảm bảo tiếp xúc đủ lực mà không gây biến dạng bề mặt răng.
Thông số nổi bật Mitutoyo 124-180
Phạm vi đo 175-200mm — Độ chia 0,01mm — MPE ±6µm — Lực đo 5-10N — Khối lượng 1060g — Giao hàng kèm chuẩn hiệu chỉnh.
- Chuyên đo đường kính qua chốt (over-pin) bánh răng module 0,5-5,25mm
- Đầu đo cầu thép/carbide thay thế được theo từng dải module
- Trục đo ø6,35mm, bước ren 0,5mm, tích hợp khóa trục đo
- Bề mặt núm xoay và thân thước hoàn thiện satin chrome
- Đi kèm hộp, cờ lê và chuẩn hiệu chỉnh, sẵn sàng sử dụng ngay
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu về đo lường chính xác
Tư vấn và báo giá Panme Mitutoyo 124-180
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 175–200 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Mặt đo | Đầu đo thay thế được tại đe và trục đo (phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 1060 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-180 dùng để đo loại bánh răng nào?
Thiết bị được thiết kế chuyên biệt để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với đầu đo cầu thay thế được, panme 124-180 hỗ trợ kiểm tra bánh răng có module trong khoảng 0,5 đến 5,25mm, phù hợp cho đa dạng ứng dụng truyền động công nghiệp.
Đầu đo cầu (ball insert) của 124-180 có phải mua thêm không?
Đầu đo cầu bằng thép hoặc carbide được liệt kê là phụ kiện tùy chọn (optional accessory), không bao gồm trong bộ tiêu chuẩn. Tuy nhiên, thiết bị được giao kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh. Liên hệ MAZAKO để được tư vấn chọn đúng bộ đầu đo phù hợp với module bánh răng cần kiểm tra.
Sai số ±6µm của Mitutoyo 124-180 có đáp ứng yêu cầu kiểm tra bánh răng độ chính xác cao không?
MPE ±6µm tại phạm vi 175-200mm phù hợp cho kiểm tra bánh răng độ chính xác trung bình đến cao theo tiêu chuẩn ISO và DIN. Với yêu cầu độ chính xác cao hơn hoặc phép đo toàn diện hơn, có thể kết hợp với máy đo tọa độ 3 chiều (CMM). Liên hệ bộ phận kỹ thuật MAZAKO để đánh giá phù hợp với tiêu chuẩn cụ thể của nhà máy.
Làm thế nào để hiệu chỉnh panme Mitutoyo 124-180 trước khi sử dụng?
Thiết bị được cung cấp kèm chuẩn hiệu chỉnh (setting standard) chuyên dụng và cờ lê. Người dùng cần kiểm tra điểm zero bằng chuẩn đi kèm trước mỗi ca đo, đảm bảo lực tiếp xúc đúng 5-10N và sử dụng cơ cấu khóa trục đo khi đọc kết quả để tránh sai số do dịch chuyển.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 124-180 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam, cung cấp đầy đủ chứng từ xuất xứ và hỗ trợ kỹ thuật sau bán hàng. Dịch vụ hiệu chuẩn định kỳ theo tiêu chuẩn ISO có thể được tư vấn và sắp xếp thông qua hệ thống đối tác của MAZAKO. Liên hệ trực tiếp để biết thêm chi tiết về chính sách bảo hành và hiệu chuẩn.
