Panme cơ Mitutoyo

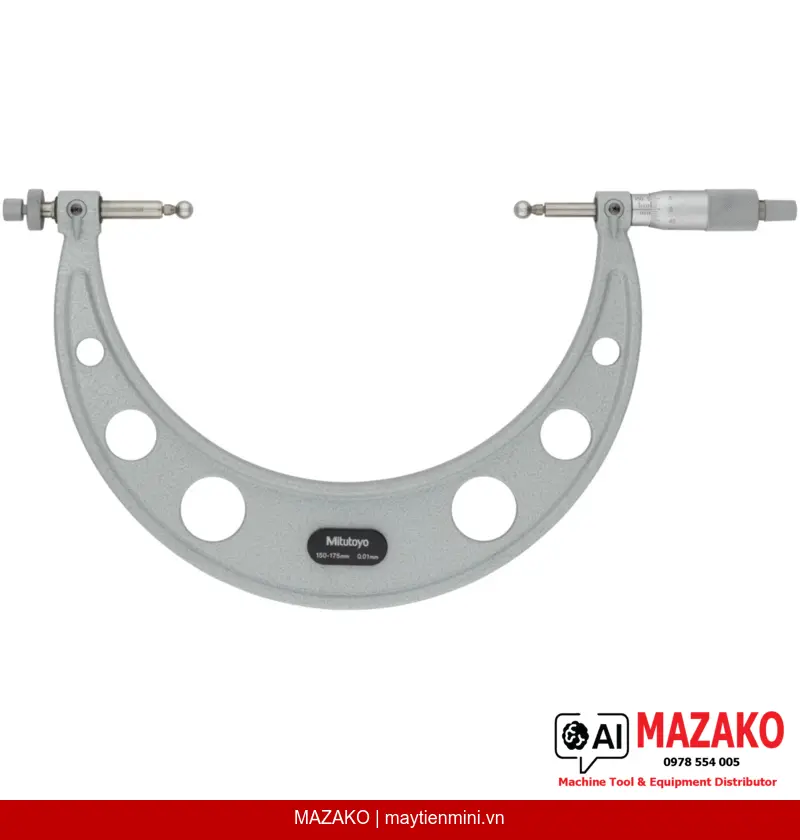

Panme Đo Răng Bánh Răng Mitutoyo 124-179 (150-175mm)
Panme đo răng bánh răng Mitutoyo 124-179, phạm vi đo 150–175mm, độ chia 0,01mm, đo đường kính qua chốt bánh răng module 0,5–5,25mm, độ chính xác ±6µm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-179 là dụng cụ đo cơ khí chuyên dụng dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 150–175mm và độ chia 0,01mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng bánh răng trong môi trường sản xuất công nghiệp chính xác cao.
Đầu đo thay thế linh hoạt
Trang bị đầu đo bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), cho phép đo bánh răng có module từ 0,5 đến 5,25mm trên cùng một thiết bị.
Độ chính xác cao
Sai số cho phép tối đa MPE ±6µm, đảm bảo kết quả đo tin cậy cho kiểm tra dung sai bánh răng trong sản xuất hàng loạt.
Trục đo có khóa spindle
Đầu đo / trục đo đường kính ø6,35mm với bước ren 0,5mm và khóa spindle tiện lợi, giúp cố định vị trí đo chính xác và ổn định.
Hoàn thiện chống chói
Núm xoay và thân thước được xử lý bề mặt satin chrome, đường kính ø18mm, giảm phản quang trong điều kiện chiếu sáng nhà xưởng.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Panme 124-179 được thiết kế đặc biệt cho bộ phận QC/QA trong các nhà máy chế tạo cơ khí, hộp số, và các chi tiết truyền động. Phép đo đường kính qua chốt là phương pháp kiểm tra gián tiếp biên dạng răng phổ biến nhất, cho phép đánh giá sai số bước răng và độ dày răng mà không cần tháo bánh răng khỏi trục.
Bộ giao hàng đầy đủ

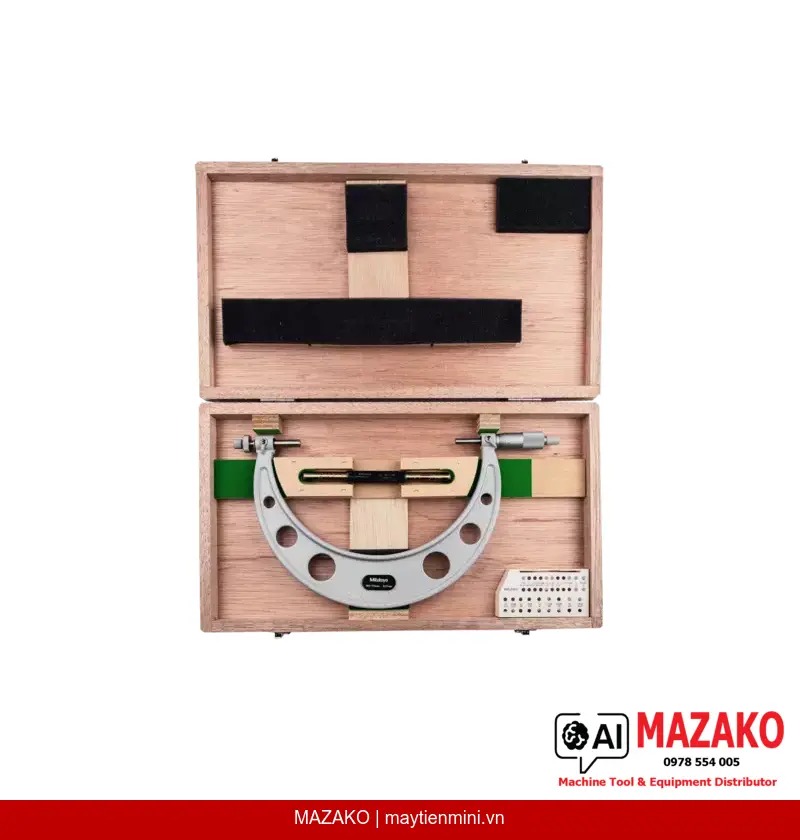

Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, và chuẩn cài đặt (setting standard), giúp người dùng hiệu chuẩn và sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản.
Lực đo được kiểm soát
Lực đo trong khoảng 5–10N giúp đảm bảo tiếp xúc đầu đo ổn định với bề mặt bánh răng, tránh biến dạng và sai số do áp lực không đồng đều.
- Đo đường kính qua chốt bánh răng module 0,5–5,25mm
- Phạm vi đo 150–175mm, độ chia 0,01mm
- Sai số MPE ±6µm, đạt tiêu chuẩn đo lường công nghiệp
- Đầu đo bi thép / bi carbide thay thế được (tùy chọn)
- Khóa spindle, hoàn thiện satin chrome chống chói
- Giao hàng kèm hộp, cờ lê, chuẩn cài đặt
Yêu cầu báo giá Mitutoyo 124-179
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 150–175 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Mặt đo | Đầu đo / đe thay thế được (phụ kiện tùy chọn) |
| Đầu đo / trục đo | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia / Núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bộ giao hàng | Hộp đựng, cờ lê, chuẩn cài đặt (setting standard) |
| Khối lượng | 900 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-179 dùng để đo gì?
Panme 124-179 được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này cho phép kiểm tra gián tiếp biên dạng răng và sai số bước răng mà không cần tháo chi tiết khỏi dây chuyền sản xuất.
Thiết bị đo được bánh răng có module trong phạm vi nào?
Với bộ đầu đo bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), panme 124-179 có thể đo bánh răng có module từ 0,5 đến 5,25mm. Người dùng cần chọn đúng kích thước bi phù hợp với module bánh răng cần kiểm tra.
Độ chính xác của panme 124-179 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 124-179 là ±6µm trên toàn phạm vi đo 150–175mm. Độ chia thang đo là 0,01mm, đáp ứng yêu cầu kiểm tra dung sai bánh răng trong sản xuất cơ khí chính xác.
Panme 124-179 có đi kèm chuẩn hiệu chuẩn không?
Có. Sản phẩm được giao kèm theo hộp đựng, cờ lê chỉnh và chuẩn cài đặt (setting standard). Người dùng có thể hiệu chuẩn và sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản.
Làm thế nào để đặt mua panme Mitutoyo 124-179 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn kỹ thuật và nhận báo giá chính thức. MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo uy tín tại thị trường B2B công nghiệp Việt Nam.
