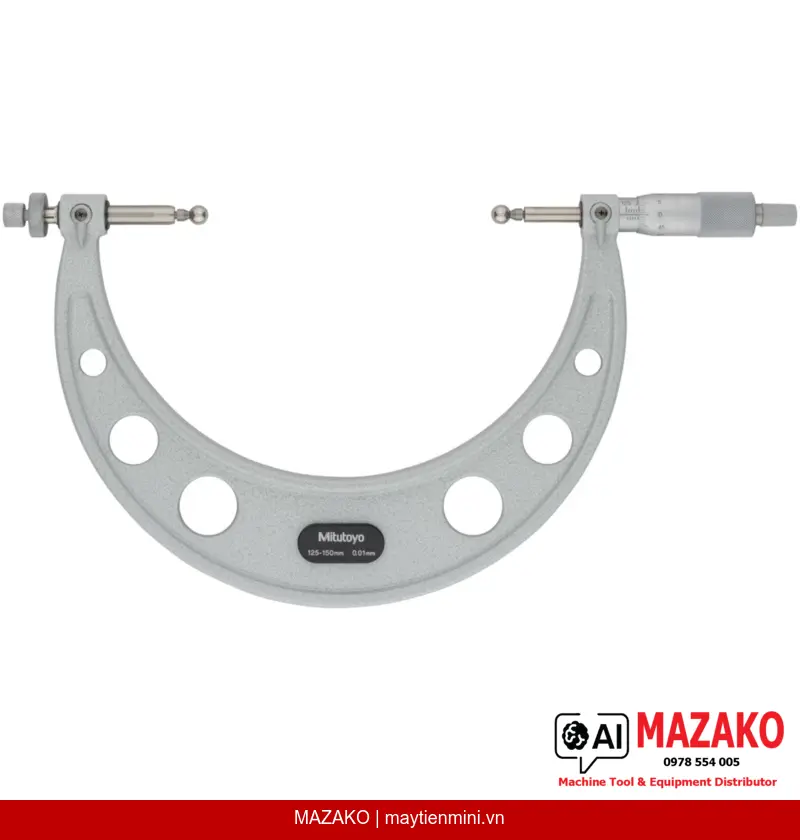

Panme Đo Răng Bánh Răng Mitutoyo 124-178 (125-150mm)
Panme đo răng bánh răng Mitutoyo 124-178, phạm vi đo 125–150mm, độ chia 0,01mm, đo đường kính qua chốt của bánh răng module 0,5–5,25mm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-178 là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng với phạm vi đo 125–150mm. Sản phẩm sử dụng đầu đo dạng bi thép hoặc bi carbide có thể thay thế, phù hợp kiểm tra bánh răng có module từ 0,5 đến 5,25mm trong môi trường sản xuất công nghiệp.
Đầu đo có thể thay thế
Đe và đầu đo (spindle insert) dạng bi có thể thay thế linh hoạt, hỗ trợ đo bánh răng module 0,5–5,25mm với bi thép hoặc bi carbide (phụ kiện tùy chọn).
Độ chính xác cao
Sai số cho phép tối đa ±5µm, độ chia 0,01mm, đáp ứng yêu cầu kiểm tra chất lượng nghiêm ngặt trong sản xuất bánh răng.
Thiết kế trục đo chuẩn
Trục đo (spindle) ø6,35mm, bước ren 0,5mm, tích hợp khóa trục đo, bề mặt núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ ø18mm.
Bộ giao hàng đầy đủ

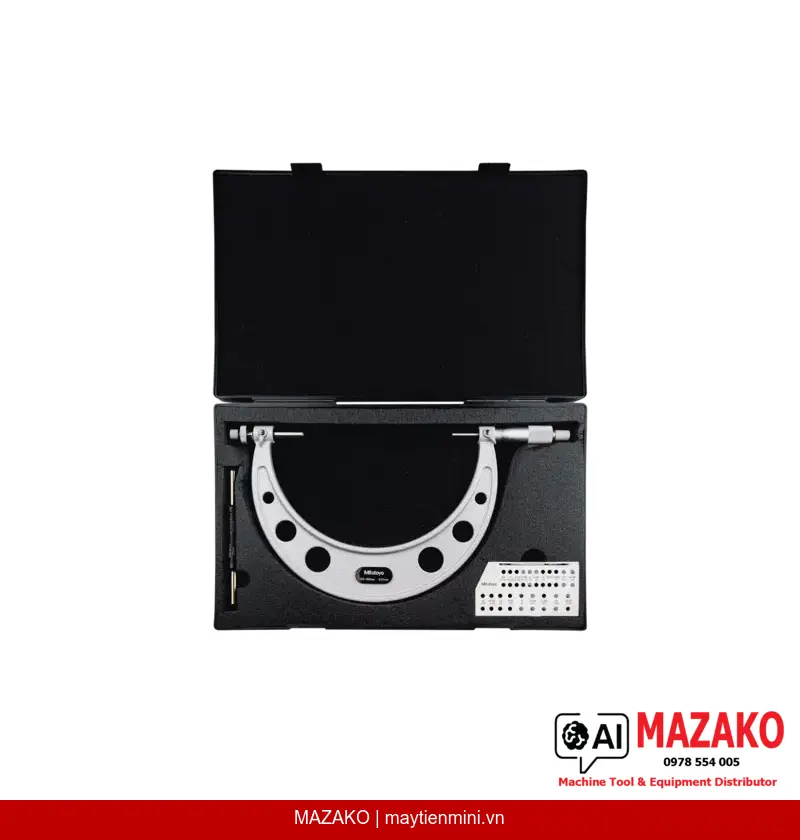

Kèm hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh (setting standard) — sẵn sàng sử dụng ngay sau khi mở hộp.
Ứng Dụng Trong Kiểm Tra Bánh Răng
Phương pháp đo đường kính qua chốt là kỹ thuật kiểm tra phổ biến trong ngành chế tạo bánh răng, cho phép xác định độ chính xác của biên dạng răng và bước răng thông qua các bi đo tiêu chuẩn. Panme 124-178 của Mitutoyo được thiết kế chuyên biệt cho ứng dụng này, hỗ trợ kiểm soát chất lượng (QC) bánh răng kim loại trong dây chuyền sản xuất.
Thông Số Kỹ Thuật Nổi Bật
Với phạm vi đo 125–150mm và lực đo từ 5–10N, panme 124-178 phù hợp cho các bánh răng kích thước trung bình đến lớn. Khối lượng 760g giúp người dùng cầm nắm ổn định trong quá trình đo kiểm liên tục.
Tại Sao Chọn Mitutoyo 124-178?
Mitutoyo là thương hiệu đo lường hàng đầu thế giới từ Nhật Bản, được tin dùng tại hàng nghìn nhà máy tại Việt Nam. Panme 124-178 được sản xuất theo tiêu chuẩn JIS và ISO, đảm bảo độ tin cậy và truy xuất chuẩn đo lường quốc gia.
- Đo đường kính qua chốt của bánh răng chính xác đến ±5µm
- Đầu đo bi thép/carbide thay thế được cho nhiều module bánh răng
- Trục đo có khóa, hạn chế sai số do rung động trong quá trình đo
- Bề mặt chrome mờ chống chói, dễ đọc vạch chia trong điều kiện nhà xưởng
- Kèm chuẩn hiệu chỉnh — đảm bảo truy xuất được số liệu đo
- Phù hợp tiêu chuẩn QC/QA trong sản xuất hộp số, động cơ, máy công cụ
Tư Vấn & Báo Giá Panme Đo Răng Bánh Răng Mitutoyo 124-178
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 125–150 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Mặt đo | Đầu đo / đe có thể thay thế (phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Thang chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5 – 10 N |
| Phạm vi module bánh răng đo được | 0,5 – 5,25 mm |
| Bộ giao hàng | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 760 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-178 dùng để đo gì?
Panme 124-178 được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này giúp kiểm tra độ chính xác biên dạng răng và bước răng thông qua các bi đo tiêu chuẩn, phù hợp trong kiểm soát chất lượng sản xuất bánh răng công nghiệp.
Panme 124-178 đo được bánh răng có module bao nhiêu?
Sản phẩm hỗ trợ đo bánh răng có module từ 0,5 đến 5,25mm thông qua bộ đầu đo dạng bi thép hoặc bi carbide có thể thay thế. Bộ bi đo này là phụ kiện tùy chọn, cần đặt hàng riêng hoặc tư vấn với MAZAKO để chọn đúng kích thước bi phù hợp module cần đo.
Độ chính xác của Panme Mitutoyo 124-178 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 124-178 là ±5µm, với độ chia 0,01mm. Đây là mức chính xác đáp ứng tiêu chuẩn kiểm tra bánh răng trong sản xuất hộp số, máy công cụ và các thiết bị cơ khí chính xác.
Panme 124-178 có kèm chuẩn hiệu chỉnh không?
Có. Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và chuẩn hiệu chỉnh (setting standard). Chuẩn hiệu chỉnh giúp người dùng kiểm tra và hiệu chỉnh panme trước khi sử dụng, đảm bảo số liệu đo có thể truy xuất theo tiêu chuẩn đo lường.
Có thể mua phụ kiện đầu đo bi thay thế cho Panme 124-178 tại MAZAKO không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam và có thể tư vấn, cung cấp các phụ kiện đầu đo bi thép hoặc bi carbide phù hợp với panme 124-178. Vui lòng liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn chọn đúng phụ kiện theo module bánh răng cần đo.
