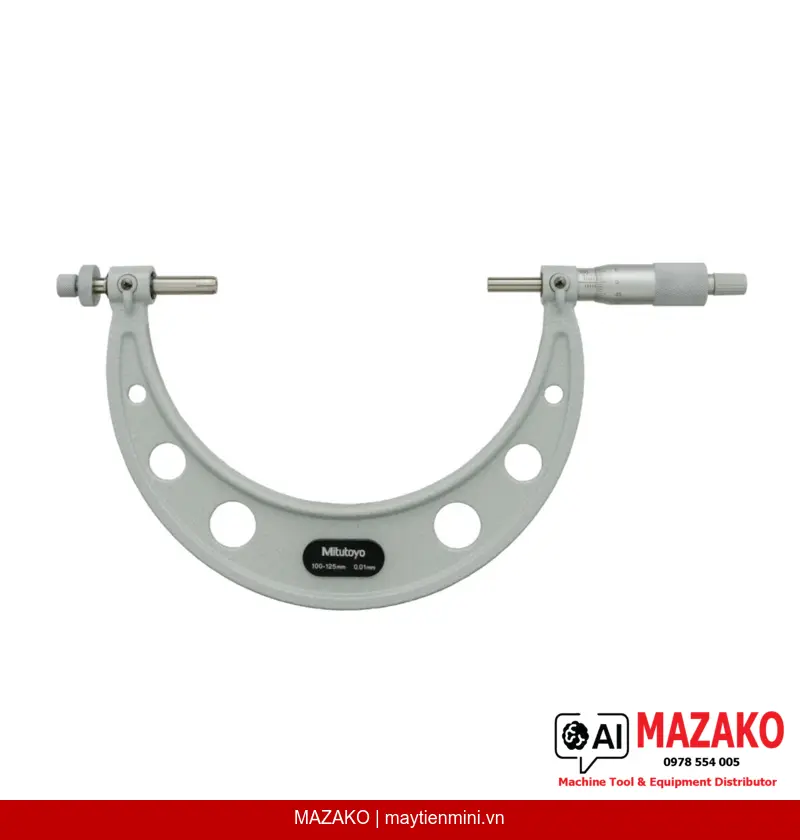

Panme Đo Răng Bánh Răng Mitutoyo 124-177 (100-125mm)
Panme đo răng bánh răng Mitutoyo 124-177, phạm vi đo 100-125mm, độ chia 0,01mm, đo đường kính qua chốt bánh răng module 0,5-5,25mm, độ chính xác ±5µm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-177 là thiết bị đo cơ khí chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng, với phạm vi đo 100–125mm và độ chia 0,01mm. Sản phẩm được thiết kế cho các ứng dụng kiểm tra chất lượng bánh răng trong môi trường sản xuất công nghiệp chính xác cao.
Đầu đo thay thế linh hoạt
Trang bị bộ bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), cho phép đo bánh răng có module từ 0,5 đến 5,25mm trên cùng một thiết bị.
Độ chính xác cao
Sai số cho phép tối đa MPE ±5µm, đáp ứng yêu cầu kiểm tra bánh răng trong sản xuất cơ khí chính xác và công nghiệp ô tô.
Kết cấu trục đo bền chắc
Trục đo đường kính ø6,35mm, bước ren 0,5mm, tích hợp khóa trục đo (spindle lock) giúp cố định vị trí đo ổn định trong quá trình đọc giá trị.
Hoàn thiện bề mặt cao cấp
Núm xoay và ống thước được xử lý bề mặt satin chrome, đường kính ø18mm, giảm phản chiếu ánh sáng và tăng độ dễ đọc trong môi trường nhà xưởng.
Ứng dụng đo đường kính qua chốt bánh răng
Panme 124-177 được sử dụng để đo đường kính qua chốt (over-pin diameter) — phương pháp kiểm tra gián tiếp profil răng và pitch của bánh răng trụ răng thẳng, răng nghiêng. Kết hợp với bi đo thay thế phù hợp module, thiết bị cho phép kiểm tra chính xác nhiều loại bánh răng chỉ với một công cụ duy nhất.
Phù hợp môi trường sản xuất B2B
Với khối lượng 640g và lực đo 5–10N, panme 124-177 cân bằng giữa độ bền cơ học và sự thoải mái khi sử dụng liên tục. Sản phẩm được cung cấp kèm hộp đựng, cờ lê chỉnh và chuẩn đặt (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng.
Giao hàng đầy đủ phụ kiện

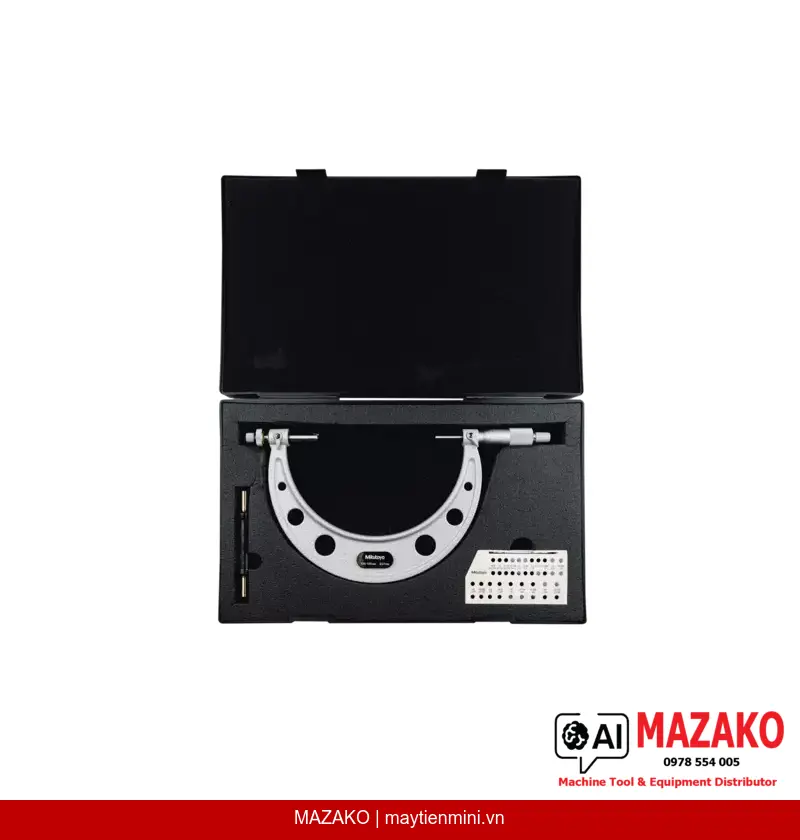

Bộ sản phẩm bao gồm: hộp đựng chuyên dụng, cờ lê điều chỉnh và chuẩn đặt — đảm bảo hiệu chỉnh và sử dụng đúng quy trình ngay từ lần đầu tiên.
- Đo đường kính qua chốt bánh răng phạm vi 100–125mm
- Bi đo thay thế phù hợp module 0,5–5,25mm (tùy chọn)
- Độ chia 0,01mm, sai số MPE ±5µm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục
- Núm xoay và ống thước hoàn thiện satin chrome ø18mm
- Lực đo 5–10N, khối lượng 640g
- Kèm hộp, cờ lê và chuẩn đặt
Tư vấn và báo giá Mitutoyo 124-177
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 100–125 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Bề mặt đo | Đầu đo / đe thay thế được (tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và ống thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, chuẩn đặt (setting standard) |
| Khối lượng | 640 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-177 dùng để đo gì?
Panme 124-177 được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này cho phép kiểm tra gián tiếp độ chính xác profil răng và bước răng mà không cần thiết bị đo bánh răng chuyên sâu hơn.
Bi đo thay thế của Mitutoyo 124-177 phù hợp với module bánh răng nào?
Bộ bi thép hoặc bi carbide thay thế (phụ kiện tùy chọn) cho phép đo bánh răng có module trong khoảng 0,5 đến 5,25mm. Người dùng cần chọn đúng kích thước bi phù hợp với module bánh răng cần kiểm tra để đảm bảo kết quả đo chính xác.
Độ chính xác của Mitutoyo 124-177 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 124-177 là ±5µm, với độ chia 0,01mm. Mức độ chính xác này đáp ứng yêu cầu kiểm tra bánh răng trong sản xuất cơ khí chính xác, công nghiệp ô tô và máy móc công nghiệp.
Panme 124-177 có kèm phụ kiện gì khi mua?
Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê điều chỉnh và chuẩn đặt (setting standard). Lưu ý rằng bộ bi đo thay thế là phụ kiện tùy chọn, cần đặt mua riêng theo module bánh răng cần đo.
Mitutoyo 124-177 khác gì so với panme đo ngoài thông thường?
Khác với panme đo ngoài thông thường dùng đe phẳng, panme 124-177 sử dụng đầu đo dạng bi thay thế được, cho phép tiếp xúc chính xác vào rãnh giữa hai răng bánh răng. Thiết kế này đặc thù cho phép pháp đo over-pin diameter mà panme thông thường không thể thực hiện được.
