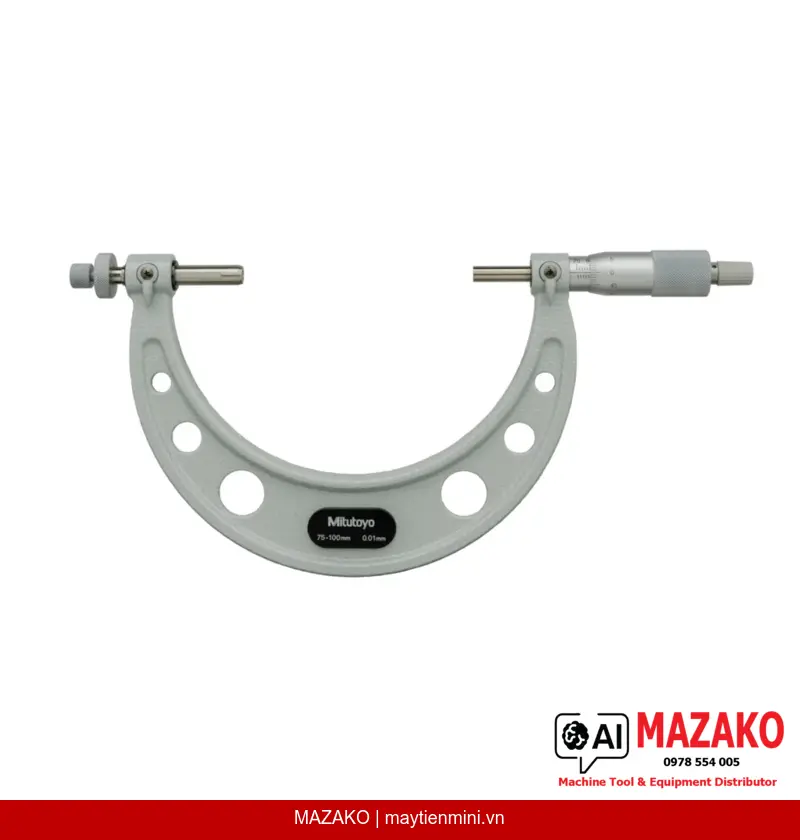

Panme Đo Răng Bánh Răng Mitutoyo 124-176 (75-100mm)
Panme đo răng bánh răng Mitutoyo 124-176, phạm vi đo 75–100mm, độ chia 0,01mm. Đo đường kính qua chốt bánh răng, hỗ trợ module 0,5–5,25mm với đầu đo thay thế.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-176 là thiết bị đo cơ khí chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 75–100mm và độ chia 0,01mm, sản phẩm phù hợp cho các bộ phận QC/QA trong ngành cơ khí chính xác và sản xuất bánh răng công nghiệp.
Đầu đo thay thế linh hoạt
Trang bị đầu đo bi thép hoặc bi carbide thay thế được (phụ kiện tùy chọn), cho phép đo các bánh răng có module từ 0,5 đến 5,25mm trên cùng một thiết bị.
Độ chính xác cao
Sai số cho phép tối đa MPE ±5µm, đảm bảo kết quả đo ổn định và đáng tin cậy trong kiểm tra chất lượng bánh răng.
Thiết kế trục đo chuẩn Mitutoyo
Trục đo ø6,35mm với bước ren 0,5mm, tích hợp khóa trục đo, mặt thước và núm xoay hoàn thiện chrome mờ, chống lóa khi đọc số.
Bộ giao hàng đầy đủ

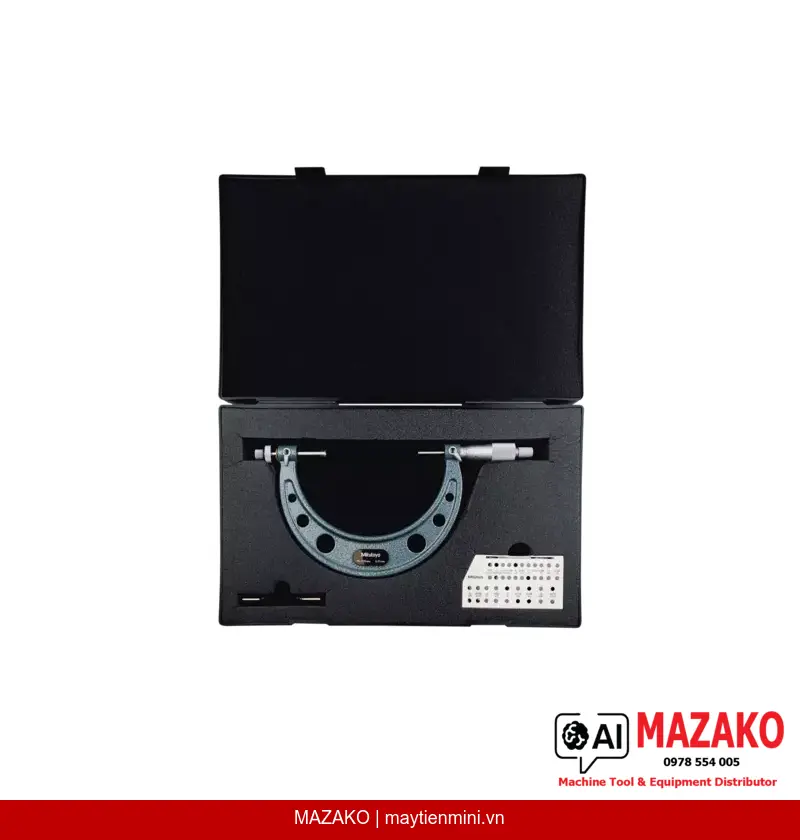

Đi kèm hộp đựng, cờ lê điều chỉnh và chuẩn hiệu chỉnh, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản.
Ứng dụng đo đường kính qua chốt bánh răng
Phương pháp đo qua chốt (over-pin measurement) là kỹ thuật tiêu chuẩn trong kiểm tra bánh răng công nghiệp, cho phép xác định độ chính xác của bước răng và profin răng. Panme 124-176 được thiết kế tối ưu cho phương pháp này, với đầu đo bi có thể thay thế theo module bánh răng cần kiểm tra.
Phù hợp cho môi trường sản xuất và phòng đo
Trọng lượng 540g với kết cấu chắc chắn, lực đo 5–10N kiểm soát ổn định, sản phẩm đáp ứng tốt cả trong điều kiện phòng đo kiểm soát lẫn tại xưởng sản xuất bánh răng.
Mitutoyo 124-176 — Tiêu chuẩn đo bánh răng công nghiệp
Được sản xuất bởi Mitutoyo — thương hiệu dụng cụ đo lường hàng đầu Nhật Bản — Panme 124-176 đảm bảo độ tin cậy và khả năng truy nguyên nguồn gốc đo lường theo tiêu chuẩn quốc tế.
- Đo đường kính qua chốt bánh răng phạm vi 75–100mm
- Hỗ trợ module bánh răng 0,5–5,25mm với đầu đo thay thế
- Độ chia 0,01mm, sai số MPE ±5µm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục
- Mặt thước và núm xoay hoàn thiện chrome mờ chống lóa
- Bộ giao hàng đầy đủ: hộp, cờ lê, chuẩn hiệu chỉnh
Báo giá Panme Đo Răng Mitutoyo 124-176
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Bề mặt đo | Đầu đo thay thế được (đe và trục đo — phụ kiện tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Mặt thước | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Bộ giao hàng | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 540 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-176 dùng để đo gì?
Thiết bị chuyên dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này giúp kiểm tra độ chính xác bước răng và profin răng theo tiêu chuẩn công nghiệp, phù hợp cho QC/QA trong sản xuất bánh răng.
Panme 124-176 đo được các module bánh răng nào?
Với bộ đầu đo bi thay thế được (phụ kiện tùy chọn — bi thép hoặc bi carbide), thiết bị hỗ trợ đo bánh răng có module từ 0,5 đến 5,25mm. Người dùng chọn đầu đo bi phù hợp với module của bánh răng cần kiểm tra.
Độ chính xác của Mitutoyo 124-176 là bao nhiêu?
Thiết bị có độ chia 0,01mm và sai số cho phép tối đa MPE ±5µm. Đây là mức độ chính xác tiêu chuẩn cho panme cơ khí đo bánh răng trong môi trường sản xuất công nghiệp và phòng đo kiểm.
Sản phẩm được giao kèm những gì?
Bộ giao hàng bao gồm hộp đựng chuyên dụng, cờ lê điều chỉnh và chuẩn hiệu chỉnh. Đầu đo bi thay thế là phụ kiện tùy chọn, cần đặt riêng tùy theo module bánh răng cần đo.
Làm thế nào để đặt mua và nhận báo giá Mitutoyo 124-176 tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam. Quý khách liên hệ trực tiếp qua website maytienmini.vn hoặc bộ phận kinh doanh MAZAKO để nhận báo giá chính xác, tư vấn kỹ thuật và thông tin về phụ kiện đầu đo phù hợp.
