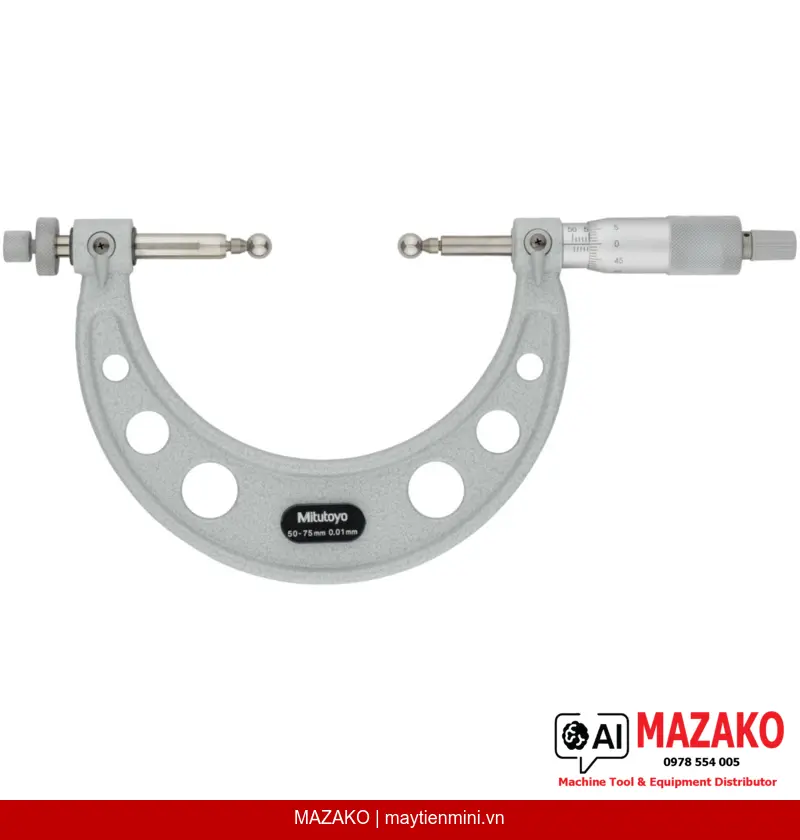

Panme Đo Răng Bánh Răng Mitutoyo 124-175 (50-75mm)
Panme đo răng bánh răng Mitutoyo 124-175 đo đường kính qua chốt, phạm vi 50–75mm, độ chia 0,01mm, đầu đo bi thép/carbide thay thế được cho module 0,5–5,25mm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-175 là thiết bị đo cơ khí chuyên dụng, được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với phạm vi đo 50–75mm và độ chia 0,01mm, dòng sản phẩm này đáp ứng yêu cầu kiểm tra chất lượng bánh răng trong môi trường sản xuất công nghiệp chính xác cao.
Đầu đo thay thế linh hoạt
Trang bị đầu đo bi bằng thép hoặc carbide có thể thay thế (phụ kiện tùy chọn), cho phép đo bánh răng với module trong khoảng 0,5–5,25mm trên cùng một thân panme.
Trục đo chính xác cao
Trục đo (spindle) đường kính ø6,35mm với bước ren 0,5mm, tích hợp khóa trục giúp cố định giá trị đo ổn định trong quá trình kiểm tra.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay (thimble) và ống chính (sleeve) được xử lý bề mặt satin chrome, đường kính ø18mm, giảm phản xạ ánh sáng và tăng độ bền trong môi trường xưởng sản xuất.
Sai số cho phép tối đa ±4 µm
Sai số lớn nhất cho phép (MPE) chỉ ±4 µm, đảm bảo độ chính xác đo lường đáp ứng tiêu chuẩn kiểm soát chất lượng nghiêm ngặt trong ngành chế tạo bánh răng.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Panme 124-175 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành chế tạo máy, ô tô, hộp số và thiết bị công nghiệp. Phép đo đường kính qua chốt là phương pháp tiêu chuẩn để kiểm tra độ dày răng và đánh giá sai lệch kích thước của bánh răng trụ thẳng và bánh răng nghiêng.
Bộ đầu đo thay thế cho nhiều module
Khả năng sử dụng đầu đo bi bằng thép hoặc carbide thay thế được (phụ kiện tùy chọn) giúp một panme 124-175 có thể kiểm tra nhiều loại bánh răng với module khác nhau từ 0,5 đến 5,25mm, tối ưu hóa chi phí đầu tư thiết bị đo lường cho dây chuyền sản xuất đa dạng.
Tiêu chuẩn bàn giao từ Mitutoyo

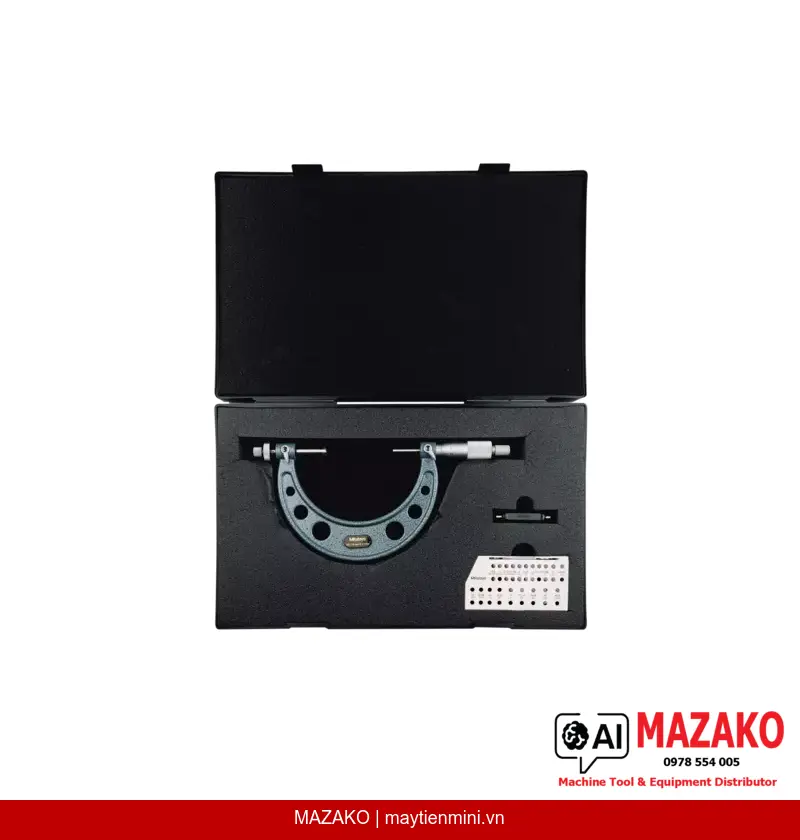

Panme 124-175 được cung cấp kèm hộp đựng, cờ lê chỉnh và chuẩn hiệu chuẩn (setting standard), sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện cơ bản.
- Đo đường kính qua chốt bánh răng phạm vi 50–75mm
- Độ chia 0,01mm, sai số MPE ±4 µm
- Đầu đo bi thép/carbide thay thế được — đo module 0,5–5,25mm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục
- Núm xoay và ống chính hoàn thiện satin chrome ø18mm
- Lực đo 5–10 N, khối lượng 460 g
- Bàn giao kèm hộp, cờ lê và chuẩn hiệu chuẩn
Nhận báo giá Panme Mitutoyo 124-175
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số lớn nhất cho phép (MPE) | ±4 µm |
| Bề mặt đo | Đầu đo bi thay thế được tại đe và trục đo (phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và ống chính | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phạm vi module đo được | 0,5–5,25 mm |
| Bàn giao kèm theo | Hộp đựng, cờ lê, chuẩn hiệu chuẩn (setting standard) |
| Khối lượng | 460 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-175 dùng để đo gì?
Panme 124-175 được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Đây là phương pháp đo tiêu chuẩn để kiểm tra độ dày răng và phát hiện sai lệch kích thước trong sản xuất bánh răng công nghiệp.
Đầu đo bi thay thế trên panme 124-175 hỗ trợ module bao nhiêu?
Panme 124-175 sử dụng đầu đo bi bằng thép hoặc carbide (phụ kiện tùy chọn) có thể thay thế, cho phép đo bánh răng với module từ 0,5 đến 5,25mm. Việc thay thế đầu đo giúp một panme kiểm tra được nhiều loại bánh răng có module khác nhau.
Độ chính xác của panme Mitutoyo 124-175 là bao nhiêu?
Panme 124-175 có độ chia 0,01mm và sai số lớn nhất cho phép (MPE) là ±4 µm. Thông số này đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong ngành chế tạo bánh răng, hộp số và thiết bị truyền động.
Panme 124-175 được bàn giao kèm theo những gì?
Mitutoyo cung cấp panme 124-175 kèm theo hộp đựng bảo quản, cờ lê chỉnh và chuẩn hiệu chuẩn (setting standard). Bộ phụ kiện cơ bản này giúp thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Làm thế nào để đặt mua panme Mitutoyo 124-175 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh hỗ trợ kỹ thuật để được tư vấn thông số phù hợp, báo giá và thông tin về thời gian giao hàng. Đội ngũ kỹ thuật MAZAKO hỗ trợ lựa chọn đầu đo bi phù hợp theo module bánh răng cần đo.
