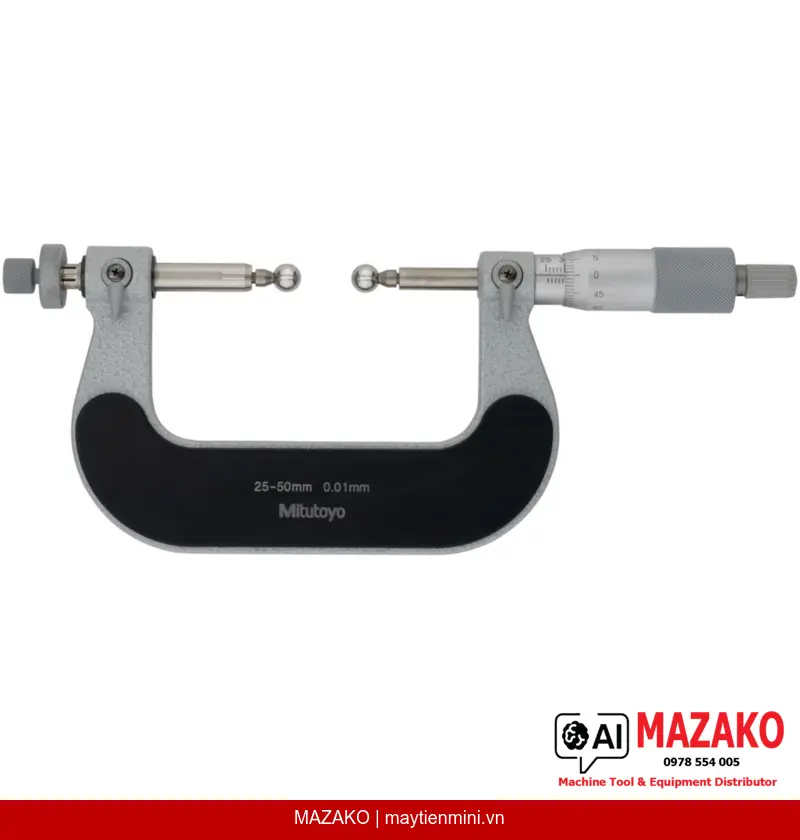

Panme Đo Răng Bánh Răng Mitutoyo 124-174 (25-50mm)
Panme đo răng bánh răng Mitutoyo 124-174, phạm vi đo 25-50mm, độ chia 0,01mm, đo đường kính qua chốt của bánh răng module 0,5-5,25mm.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-174 là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng với phạm vi đo 25-50mm. Sản phẩm sử dụng đầu đo dạng bi thép hoặc bi hợp kim cứng có thể thay thế, phù hợp để kiểm tra bánh răng có module từ 0,5 đến 5,25mm trong môi trường sản xuất công nghiệp.
Đầu đo có thể thay thế
Đe và đầu đo dạng bi thay thế được (bi thép hoặc bi hợp kim cứng tùy chọn), cho phép đo linh hoạt với nhiều module bánh răng khác nhau từ 0,5 đến 5,25mm.
Độ chính xác cao
Sai số cho phép lớn nhất (MPE) ±4 µm, độ chia 0,01mm, đảm bảo kết quả kiểm tra đáp ứng yêu cầu QC/QA khắt khe trong sản xuất bánh răng.
Trục đo tiêu chuẩn Mitutoyo
Đầu đo ø6,35mm, bước ren 0,5mm, tích hợp khóa trục đo, bề mặt núm xoay và thân thước hoàn thiện satin chrome ø18mm, thao tác ổn định và bền lâu.
Bộ phụ kiện đầy đủ

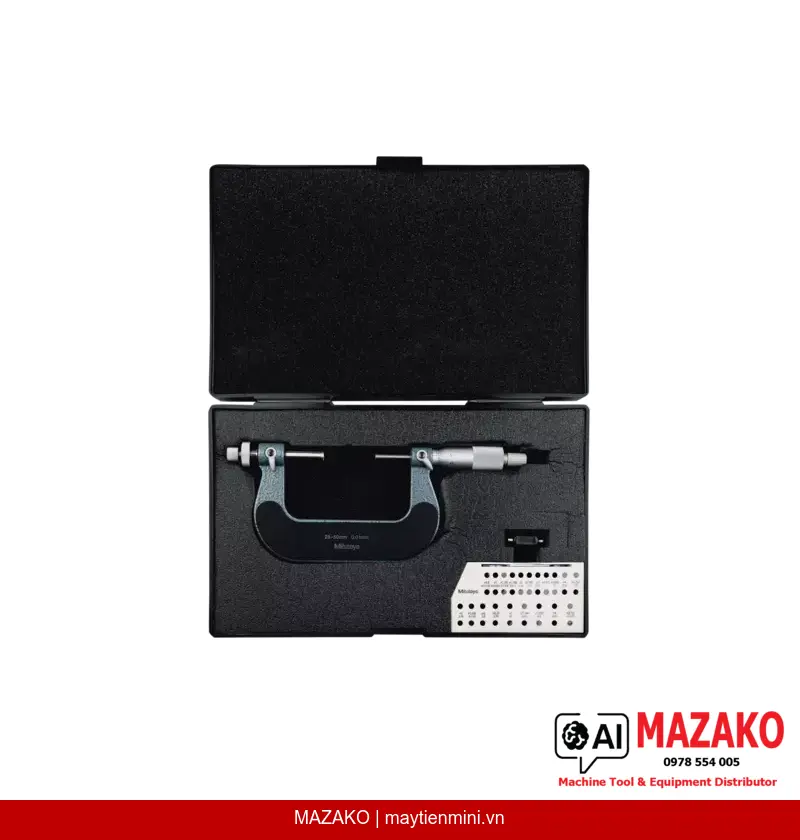

Sản phẩm được giao kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Panme 124-174 được sử dụng phổ biến tại các bộ phận QC/QA trong nhà máy chế tạo cơ khí, sản xuất hộp số, thiết bị truyền động và các chi tiết bánh răng chính xác. Phương pháp đo đường kính qua chốt là một trong những phương pháp kiểm tra gián tiếp kích thước răng được áp dụng rộng rãi theo tiêu chuẩn quốc tế.
Về thương hiệu Mitutoyo
Mitutoyo (Nhật Bản) là nhà sản xuất thiết bị đo lường hàng đầu thế giới. Các sản phẩm panme của Mitutoyo được sản xuất theo tiêu chuẩn JIS và ISO, được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng, đảm bảo độ tin cậy và tuổi thọ cao trong môi trường sản xuất công nghiệp.
Lưu ý kỹ thuật quan trọng
Bộ đầu đo dạng bi (bi thép hoặc bi hợp kim cứng) là phụ kiện tùy chọn, không bao gồm trong giao hàng tiêu chuẩn. Người dùng cần chọn đầu đo phù hợp với module bánh răng cần kiểm tra. Lực đo tiêu chuẩn từ 5 đến 10N cần được duy trì để đảm bảo kết quả đo chính xác.
- Đo đường kính qua chốt (over-pin diameter) của bánh răng chính xác cao
- Phạm vi đo 25-50mm, phù hợp với nhiều kích cỡ bánh răng công nghiệp
- Hỗ trợ module bánh răng từ 0,5 đến 5,25mm với đầu đo bi thay thế
- Độ chia 0,01mm, sai số MPE ±4 µm — đáp ứng yêu cầu QC chính xác
- Trọng lượng 400g, thiết kế cầm tay tiện lợi cho sử dụng tại xưởng
- Giao hàng bao gồm hộp đựng, cờ lê và chuẩn hiệu chỉnh
Tư vấn và báo giá Panme Đo Răng Mitutoyo 124-174
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±4 µm |
| Mặt đo | Đe và đầu đo dạng bi có thể thay thế (phụ kiện tùy chọn) |
| Đầu đo / trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Giao hàng bao gồm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 400 g |
Câu hỏi thường gặp
Panme đo răng bánh răng Mitutoyo 124-174 dùng để đo gì?
Panme 124-174 được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Phương pháp này cho phép kiểm tra gián tiếp kích thước răng thông qua các viên bi đặt vào rãnh răng, phù hợp với bánh răng có module từ 0,5 đến 5,25mm.
Đầu đo dạng bi có được bao gồm trong giao hàng tiêu chuẩn không?
Không. Bộ đầu đo dạng bi (bi thép hoặc bi hợp kim cứng) là phụ kiện tùy chọn, không nằm trong giao hàng tiêu chuẩn. Giao hàng tiêu chuẩn bao gồm hộp đựng, cờ lê và chuẩn hiệu chỉnh. Khách hàng cần đặt thêm đầu đo phù hợp với module bánh răng cần kiểm tra.
Độ chính xác của panme 124-174 có đáp ứng yêu cầu kiểm tra bánh răng công nghiệp không?
Sai số cho phép lớn nhất (MPE) của sản phẩm là ±4 µm với độ chia 0,01mm. Mức độ chính xác này đáp ứng được yêu cầu kiểm tra QC/QA thông thường trong sản xuất bánh răng công nghiệp. Với yêu cầu đặc biệt khắt khe hơn, hãy liên hệ MAZAKO để được tư vấn thiết bị phù hợp.
Cần hiệu chỉnh (calibration) panme 124-174 như thế nào?
Sản phẩm được giao kèm chuẩn hiệu chỉnh (setting standard) chuyên dụng. Người dùng sử dụng chuẩn này để kiểm tra và chỉnh không điểm (zero) của panme trước khi đo. Ngoài ra, nên thực hiện hiệu chuẩn định kỳ tại đơn vị hiệu chuẩn được công nhận để đảm bảo độ tin cậy lâu dài.
Panme 124-174 có phù hợp để sử dụng trực tiếp tại xưởng sản xuất không?
Với thiết kế cầm tay trọng lượng 400g, lực đo tiêu chuẩn 5-10N và bề mặt satin chrome chống chói, panme 124-174 hoàn toàn phù hợp sử dụng trực tiếp tại xưởng. Tuy nhiên, cần tránh va đập mạnh và vệ sinh thường xuyên để duy trì độ chính xác trong điều kiện môi trường công nghiệp.
