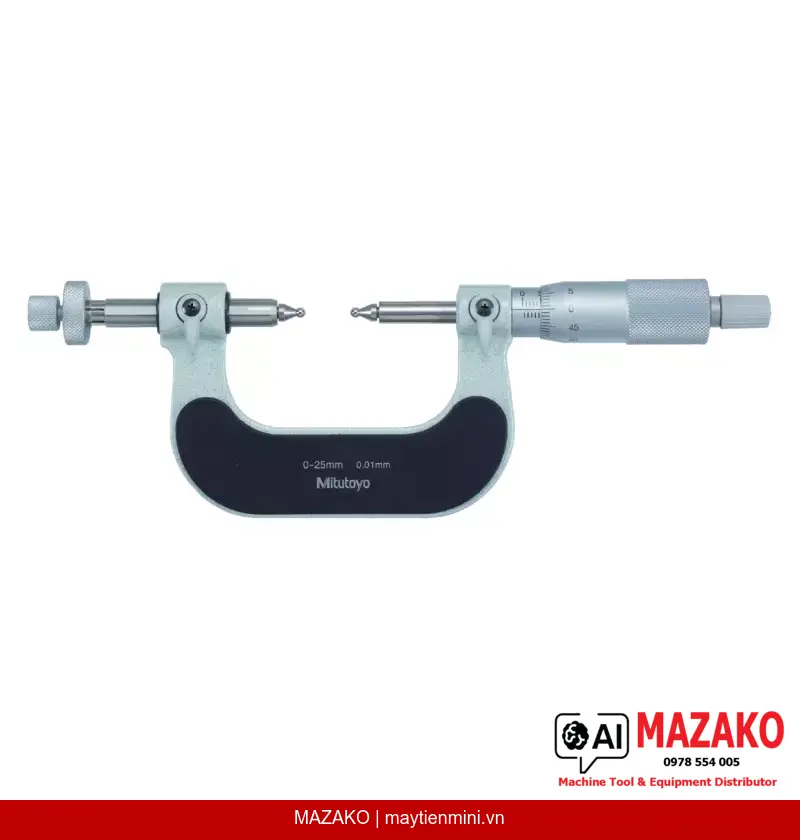

Panme Đo Răng Bánh Răng Mitutoyo 124-173 (0-25mm)
Panme đo răng bánh răng Mitutoyo 124-173, phạm vi đo 0-25mm, độ chia 0,01mm, đo đường kính qua chốt bánh răng module 0,5-5,25mm, đầu đo thay thế được.
Mô tả sản phẩm
Panme đo răng bánh răng Mitutoyo 124-173 là thiết bị đo cơ khí chuyên dụng dùng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với đầu đo bi thép hoặc bi hợp kim cứng thay thế được, thiết bị hỗ trợ đo bánh răng có module từ 0,5 đến 5,25mm, phù hợp cho kiểm tra chất lượng bánh răng trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Đầu đo bi thép hoặc bi hợp kim cứng (carbide) có thể thay thế, cho phép đo bánh răng có module từ 0,5 đến 5,25mm trên cùng một thiết bị.
Độ chính xác cao
Sai số cho phép tối đa ±4 µm, đáp ứng yêu cầu kiểm tra chất lượng bánh răng chính xác trong sản xuất cơ khí và truyền động.
Thiết kế trục đo tiêu chuẩn
Trục đo ø6,35mm với bước ren 0,5mm, có khóa trục đo, núm xoay và ống thước hoàn thiện bề mặt satin chrome, đường kính núm xoay ø18mm.
Lực đo ổn định
Lực đo trong dải 5-10N đảm bảo tiếp xúc đầu đo đồng đều, hạn chế sai số do lực tác động khi đo các chi tiết bánh răng.
Ứng dụng đo đường kính qua chốt bánh răng
Panme 124-173 được thiết kế chuyên biệt để đo over-pin diameter — một thông số kiểm tra quan trọng trong sản xuất và kiểm định bánh răng. Phương pháp đo qua chốt (ball insert) cho phép xác định chính xác kích thước chia và kiểm soát dung sai ăn khớp của bánh răng theo tiêu chuẩn kỹ thuật.
Phù hợp cho môi trường QC/QA nhà máy
Với phạm vi đo 0-25mm và độ chia 0,01mm, thiết bị đáp ứng yêu cầu kiểm tra hàng loạt trong phân xưởng cơ khí, bộ phận truyền động, và phòng kiểm tra chất lượng. Thương hiệu Mitutoyo đảm bảo độ bền và độ tin cậy lâu dài.
Thông tin giao hàng và phụ kiện kèm theo
Sản phẩm được giao kèm hộp đựng và cờ lê chuyên dụng. Đầu đo bi thay thế (thép hoặc hợp kim cứng carbide) là phụ kiện tùy chọn, cần đặt riêng theo module bánh răng cần đo.
- Phạm vi đo: 0-25mm, độ chia 0,01mm
- Sai số cho phép tối đa: ±4 µm
- Đầu đo bi thay thế được, hỗ trợ module 0,5-5,25mm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục đo
- Lực đo 5-10N, khối lượng 295g
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn và báo giá Panme Đo Răng Mitutoyo 124-173
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Mặt đo | Đầu đo / đe thay thế được (phụ kiện tùy chọn) |
| Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và ống thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 295 g |
Câu hỏi thường gặp
Panme Mitutoyo 124-173 dùng để đo loại bánh răng nào?
Thiết bị được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với đầu đo bi thay thế, thiết bị hỗ trợ đo bánh răng có module từ 0,5 đến 5,25mm, phù hợp với phần lớn bánh răng công nghiệp tiêu chuẩn.
Đầu đo bi của panme 124-173 có kèm theo trong hộp không?
Đầu đo bi thép hoặc bi hợp kim cứng (carbide) là phụ kiện tùy chọn, không bao gồm trong bộ giao hàng tiêu chuẩn. Khách hàng cần đặt riêng theo module bánh răng cần đo. Liên hệ MAZAKO để được tư vấn lựa chọn đúng đầu đo.
Độ chính xác của panme 124-173 có đáp ứng kiểm tra chất lượng sản xuất không?
Sai số cho phép tối đa (MPE) là ±4 µm, đáp ứng yêu cầu kiểm tra chất lượng bánh răng trong sản xuất cơ khí thông thường. Đây là tiêu chuẩn độ chính xác của Mitutoyo, thương hiệu đo lường hàng đầu thế giới.
Sự khác biệt giữa đầu đo bi thép và bi hợp kim cứng là gì?
Đầu đo bi thép phù hợp cho đo thông thường với chi phí thấp hơn. Đầu đo bi hợp kim cứng (carbide) có độ cứng và khả năng chống mài mòn cao hơn, phù hợp cho môi trường đo lường cường độ cao hoặc khi đo bánh răng vật liệu cứng, giúp duy trì độ chính xác lâu dài.
Panme 124-173 có thể đo được kích thước nào ngoài bánh răng không?
Thiết bị này được thiết kế chuyên biệt cho đo đường kính qua chốt của bánh răng. Tuy nhiên, với phạm vi đo 0-25mm, khi lắp đầu đo phẳng tiêu chuẩn (nếu có), có thể sử dụng như panme đo ngoài thông thường trong phạm vi kích thước này.
