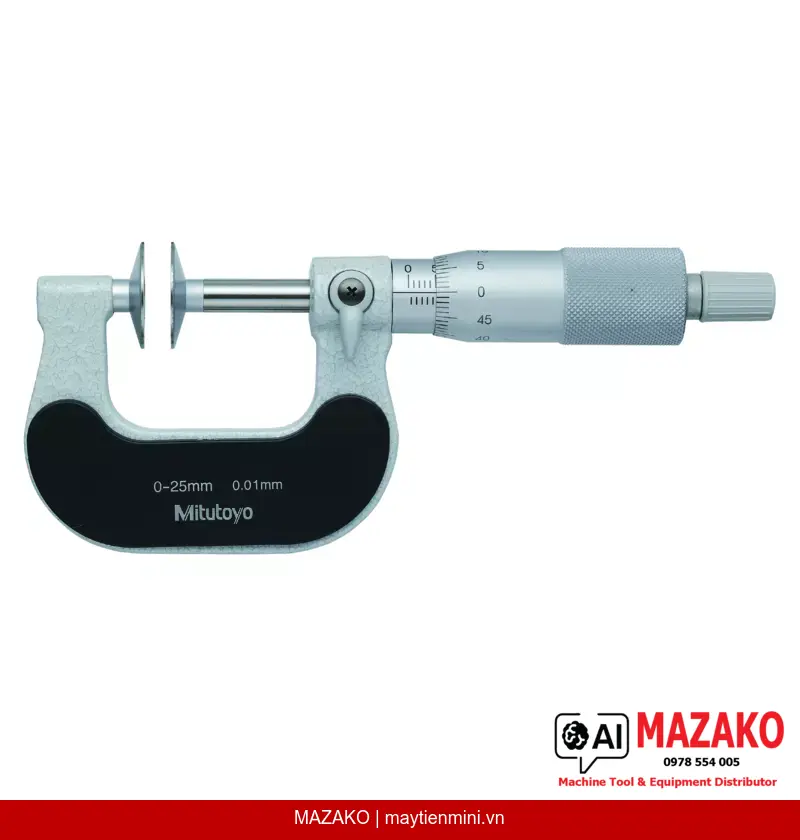

Panme Đo Răng Bánh Răng Mitutoyo 123-101 (0-25mm, Đĩa Thép)
Panme cơ khí Mitutoyo 123-101 đo răng bánh răng và chi tiết lõm, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo dạng đĩa thép cứng, cơ cấu ratchet đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme Mitutoyo 123-101 là dòng panme đo ngoài chuyên dụng trang bị đầu đo và đe dạng đĩa (disc), cho phép đo các chi tiết có rãnh hoặc bề mặt lõm như răng bánh răng — ứng dụng mà panme tiêu chuẩn không tiếp cận được. Thiết kế cơ khí (analog) với độ chia 0,01mm và cơ cấu ratchet stop đảm bảo lực đo ổn định, phù hợp môi trường kiểm tra chất lượng nhà máy sản xuất cơ khí chính xác.
Đầu Đo Dạng Đĩa ø6,35mm
Đầu đo (spindle) và đe (anvil) dạng đĩa thép cứng giúp tiếp cận chính xác vào rãnh răng và các chi tiết có hình dạng phức tạp mà panme thông thường không đo được.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop kiểm soát lực đo trong dải 5–10N, loại bỏ sai số do thao tác của người dùng, đảm bảo độ lặp lại (repeatability) cao trong sản xuất hàng loạt.
Độ Chính Xác Cao
Sai số cho phép tối đa (MPE) ±4µm, phù hợp kiểm tra bánh răng mô-đun 0,5–6mm theo tiêu chuẩn kiểm soát chất lượng công nghiệp.
Hoàn Thiện Cao Cấp
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, đường kính ø18mm, giảm phản quang khi đọc số, chống ăn mòn trong môi trường xưởng sản xuất.
Ứng Dụng Đo Kiểm Bánh Răng và Chi Tiết Rãnh Lõm
Panme 123-101 được thiết kế chuyên biệt cho việc đo chiều dày răng bánh răng (gear tooth thickness), kiểm tra bước răng và các chi tiết cơ khí có bề mặt khó tiếp cận. Phạm vi đo 0–25mm bao phủ phần lớn bánh răng nhỏ và trung bình trong ngành chế tạo máy, ô tô, và thiết bị công nghiệp.
Tiêu Chuẩn Mitutoyo — Độ Tin Cậy Cho QC/QA
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu Nhật Bản với hệ thống kiểm định chất lượng nghiêm ngặt. Model 123-101 được giao kèm hộp bảo quản và cờ lê điều chỉnh, sẵn sàng sử dụng ngay tại xưởng mà không cần phụ kiện bổ sung.
Điểm Nổi Bật Kỹ Thuật
Bước ren trục đo 0,5mm cùng vạch chia 0,01mm cho phép đọc kết quả nhanh chóng và chính xác. Khóa trục đo (spindle lock) tích hợp giúp cố định vị trí đo khi ghi nhận số liệu trong quá trình kiểm tra hàng loạt.
- Panme cơ khí chuyên đo răng bánh răng và chi tiết lõm
- Phạm vi đo 0–25mm, độ chia 0,01mm
- Đầu đo và đe dạng đĩa thép cứng ø6,35mm
- Cơ cấu ratchet stop, lực đo 5–10N
- MPE ±4µm — đạt tiêu chuẩn kiểm soát chất lượng công nghiệp
- Đo được mô-đun bánh răng 0,5–6mm
- Giao hàng kèm hộp và cờ lê
Tư Vấn Và Báo Giá Panme Mitutoyo 123-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Biến động chiều dài V (MPE) | 4 µm |
| Bề mặt đo | Đĩa thép cứng (đầu đo và đe) |
| Đầu đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Mô-đun bánh răng đo được | 0,5–6 mm |
| Phụ kiện đi kèm | Hộp bảo quản, cờ lê |
| Khối lượng | 200 g |
Câu hỏi thường gặp
Panme Mitutoyo 123-101 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo (spindle) và đe (anvil) có dạng đĩa thép cứng thay vì mặt phẳng thông thường. Thiết kế này cho phép đầu đo tiếp cận vào rãnh răng bánh răng và các chi tiết có bề mặt lõm mà panme tiêu chuẩn không thể chạm tới. Đây là lựa chọn chuyên biệt cho kiểm tra bánh răng trong ngành cơ khí chính xác.
Model 123-101 đo được mô-đun bánh răng nào?
Model 123-101 đo được bánh răng có mô-đun từ 0,5 đến 6mm trong phạm vi đo 0–25mm. Đây là dải mô-đun phổ biến trong sản xuất hộp số, máy công cụ và thiết bị truyền động cơ khí công nghiệp.
Cơ cấu ratchet stop có tác dụng gì trong quá trình đo?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10N, đảm bảo mỗi lần đo áp dụng cùng một lực tiếp xúc. Điều này loại bỏ sai số do thao tác của từng người dùng, nâng cao độ lặp lại (repeatability) — yếu tố quan trọng khi kiểm tra hàng loạt trong dây chuyền sản xuất.
Panme 123-101 có cần hiệu chuẩn định kỳ không?
Có. Theo tiêu chuẩn hệ thống quản lý chất lượng ISO 9001, tất cả thiết bị đo lường phải được hiệu chuẩn định kỳ. MAZAKO cung cấp dịch vụ hiệu chuẩn và có thể tư vấn chu kỳ hiệu chuẩn phù hợp với điều kiện sử dụng thực tế tại nhà máy của bạn.
Sự khác biệt giữa model 123-101 và các model 123-113 đến 123-116 là gì?
Model 123-101 sử dụng đầu đo và đe bằng thép cứng (hardened steel), trong khi các model 123-113 đến 123-116 trang bị bề mặt đo hợp kim carbide (carbide-tipped) có độ bền mài mòn cao hơn. Lựa chọn phụ thuộc vào tần suất sử dụng và yêu cầu tuổi thọ bề mặt đo trong từng ứng dụng cụ thể.
