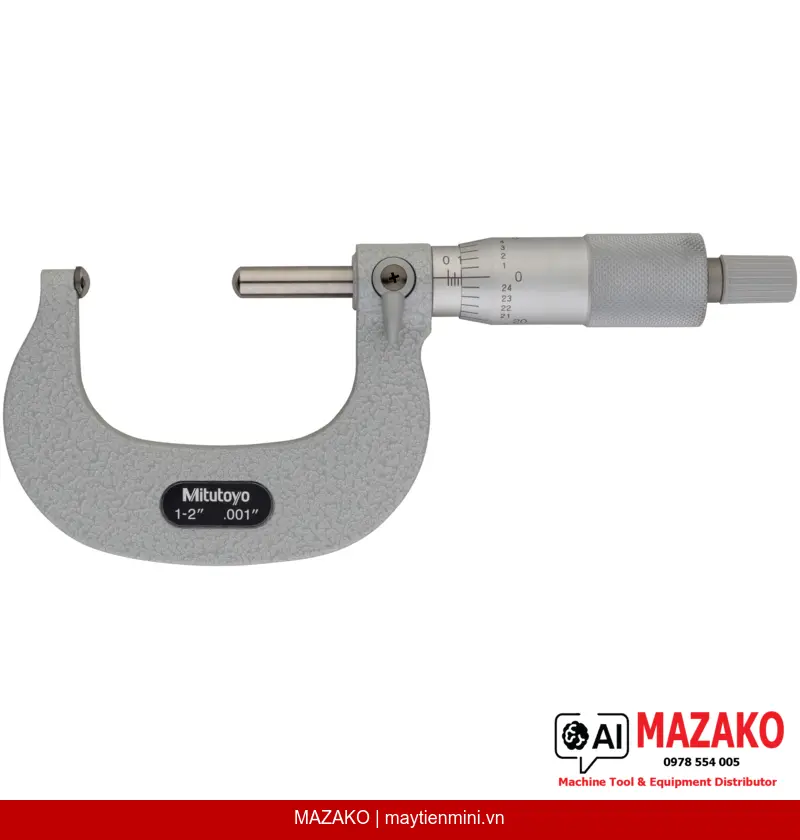

Panme Đo Ống Mitutoyo 115-242 – Đầu Đo Cầu, Phạm Vi 1–2 inch
Panme đo ống Mitutoyo 115-242 kiểu cơ khí, đầu đo và đe dạng cầu SR=4 mm, phạm vi 1–2 inch, độ chia 0,001 inch, chuyên đo độ dày thành ống và đường ống công nghiệp.
Mô tả sản phẩm
Panme đo ống Mitutoyo 115-242 là thiết bị đo cơ khí chuyên dụng được thiết kế để đo độ dày thành ống và đường ống công nghiệp. Với cấu hình đầu đo và đe dạng cầu (SR=4 mm), thiết bị cho phép tiếp xúc chính xác trên bề mặt cong, đảm bảo kết quả đo đáng tin cậy trong phạm vi 1–2 inch với độ chia 0,001 inch.
Đầu Đo Dạng Cầu
Cả đầu đo (spindle) và đe (anvil) đều có dạng cầu SR=4 mm, tối ưu hóa điểm tiếp xúc khi đo thành ống cong, giảm sai số do góc tiếp xúc không đều.
Cơ Cấu Ratchet Stop
Cơ cấu dừng ratchet tích hợp kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Bề Mặt Đo Carbide
Đầu đo và đe được mài tinh (micro-lap finish) với mũi carbide cứng, tăng độ bền bề mặt đo và duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục.
Khóa Trục Đo
Trục đo ø6,35 mm được trang bị khóa trục (spindle lock), giữ nguyên vị trí đo khi cần ghi nhận hoặc chuyển sang so sánh với chuẩn đo.
Ứng Dụng Trong Kiểm Soát Chất Lượng
Panme đo ống 115-242 phù hợp cho các bộ phận QC/QA trong ngành cơ khí chế tạo, dầu khí, ô tô và xây dựng cần kiểm tra độ dày thành ống kim loại, ống thép không gỉ, hoặc ống hợp kim có bề mặt cong. Thiết kế đầu đo cầu cho phép đo cả ống có đường kính nhỏ mà panme đo ngoài thông thường không thực hiện được.
Thang Đo Và Kết Cấu Cơ Khí
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome ø18 mm, dễ đọc số liệu dưới ánh sáng công xưởng. Bước ren trục đo 0,5 mm kết hợp độ chia 0,001 inch cho phép đọc trực tiếp không cần tính toán thêm. Sai số cho phép tối đa (MPE) ±0,00015 inch đáp ứng yêu cầu kiểm tra chính xác cấp cao.
Bộ Giao Hàng Đầy Đủ

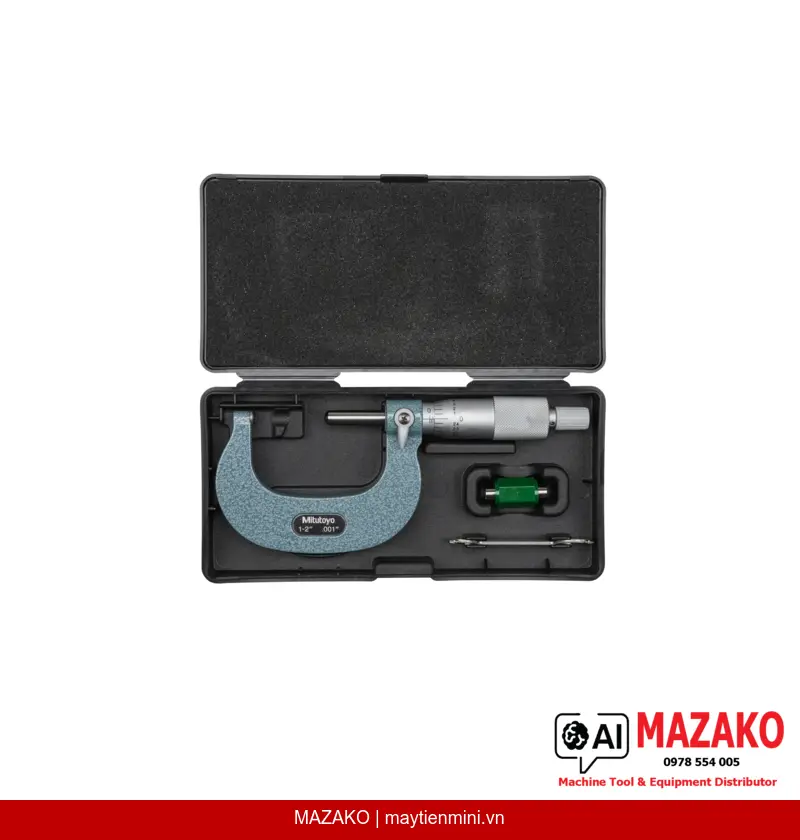

Thiết bị được cung cấp kèm hộp bảo quản, cờ lê điều chỉnh và chuẩn đặt (setting standard), sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Phạm vi đo 1–2 inch, phù hợp ống công nghiệp kích thước trung bình
- Độ chia 0,001 inch, đọc số trực tiếp trên thước cơ khí
- MPE ±0,00015 inch – độ chính xác cấp công nghiệp Mitutoyo
- Đầu đo và đe carbide mài tinh, chịu mài mòn cao
- Khối lượng 240 g, cân bằng tốt khi cầm tay đo dài hạn
- Tương thích tiêu chuẩn hệ inch, phù hợp bản vẽ Mỹ và quốc tế
Tư Vấn & Báo Giá Panme Đo Ống Mitutoyo 115-242
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Kiểu đầu đo / đe | Type F – đầu đo và đe dạng cầu SR=4 mm |
| Bề mặt đo | Mũi carbide, mài tinh (micro-lap finish) |
| Đường kính trục đo | ø6,35 mm |
| Bước ren trục đo | 0,5 mm |
| Khóa trục đo | Có |
| Núm xoay (Thimble) | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Khối lượng | 240 g |
| Phụ kiện kèm theo | Hộp, cờ lê, chuẩn đặt (setting standard) |
Câu hỏi thường gặp
Panme đo ống 115-242 khác gì so với panme đo ngoài thông thường?
Panme đo ống 115-242 sử dụng đầu đo và đe dạng cầu (SR=4 mm) thay vì mặt phẳng, cho phép tiếp xúc chính xác trên bề mặt cong của thành ống. Panme đo ngoài thông thường có mặt đo phẳng, không thể đo chính xác độ dày thành ống có bề mặt cong bên trong và bên ngoài đồng thời.
Thiết bị này có phù hợp để đo ống thép không gỉ và ống hợp kim không?
Có. Bề mặt đo làm từ mũi carbide mài tinh (micro-lap finish) có độ cứng và khả năng chịu mài mòn cao, phù hợp đo ống thép không gỉ, ống hợp kim và các vật liệu cứng thông dụng trong công nghiệp. Lực đo được kiểm soát qua cơ cấu ratchet stop 5–10 N giúp bảo vệ bề mặt ống.
Cơ cấu ratchet stop có tác dụng gì trong quá trình đo?
Cơ cấu ratchet stop giới hạn lực tác động lên bề mặt đo trong khoảng 5–10 N. Điều này đảm bảo lực đo nhất quán giữa các lần đo và giữa các người vận hành khác nhau, từ đó đảm bảo độ lặp lại cao và tránh sai số do siết quá tay.
Chuẩn đặt (setting standard) đi kèm dùng để làm gì?
Chuẩn đặt được dùng để kiểm tra và hiệu chỉnh điểm zero của panme trước khi đo. Đây là bước bắt buộc khi bắt đầu ca đo hoặc sau khi thiết bị bị va đập nhẹ, giúp duy trì độ chính xác theo tiêu chuẩn MPE ±0,00015 inch của nhà sản xuất.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 115-242 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Vui lòng liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn phù hợp với quy trình kiểm soát chất lượng tại nhà máy của bạn.
