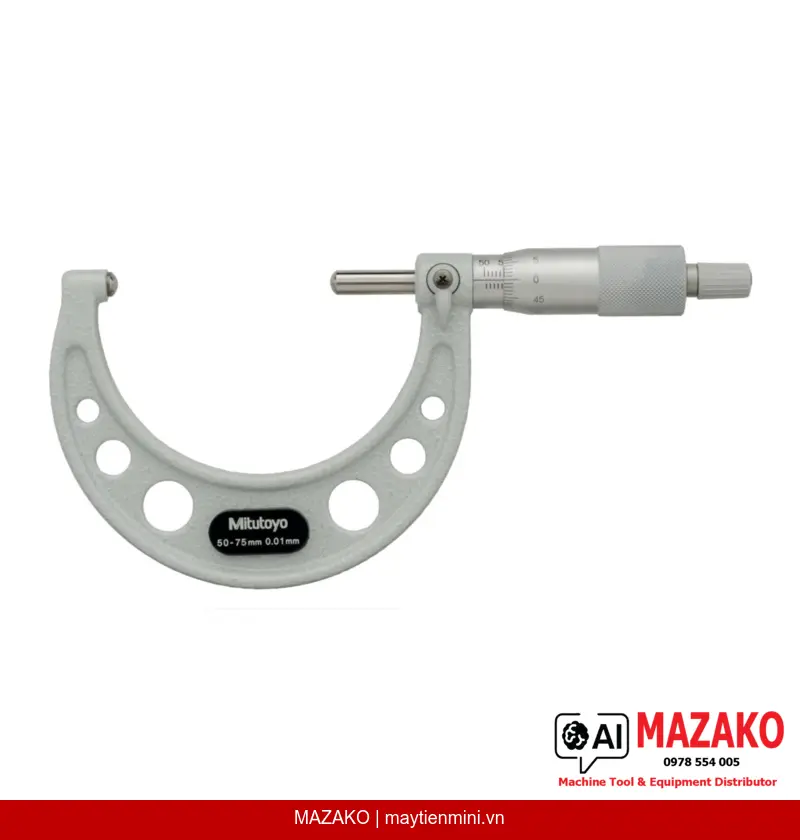

Panme Đo Ống Mitutoyo 115-217 – Đầu Đo Cầu 50-75mm
Panme đo ống Mitutoyo 115-217 cơ khí, phạm vi đo 50–75 mm, đầu đo và đe dạng cầu SR=4 mm, độ chia 0,01 mm, dùng đo độ dày thành ống và đường ống công nghiệp.
Mô tả sản phẩm
Panme đo ống Mitutoyo 115-217 là dòng panme cơ khí chuyên dụng để đo độ dày thành ống và đường ống. Thiết bị được trang bị đầu đo và đe dạng cầu (spherical anvil & spindle, SR=4 mm) giúp tiếp xúc chính xác trên bề mặt cong, phù hợp cho kiểm tra chất lượng trong môi trường sản xuất công nghiệp.
Đầu Đo Dạng Cầu
Đầu đo và đe kiểu cầu SR=4 mm (Type F) cho phép tiếp xúc ổn định trên bề mặt ống cong, đảm bảo độ chính xác khi đo độ dày thành ống.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau.
Bề Mặt Hoàn Thiện Cao Cấp
Núm xoay và thân thước hoàn thiện satin chrome, đầu đo và đe bọc carbide micro-lap, chống mài mòn và duy trì độ chính xác lâu dài.
Phạm Vi Đo Rộng
Phạm vi đo 50–75 mm với độ chia 0,01 mm, sai số cho phép tối đa ±3 µm, đáp ứng yêu cầu kiểm tra chính xác trong sản xuất cơ khí và đúc ống.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ống 115-217 được thiết kế đặc biệt cho các ứng dụng đo độ dày thành ống kim loại, ống nhựa kỹ thuật và đường ống áp lực. Nhờ đầu đo dạng cầu, thiết bị cho phép tiếp cận chính xác điểm đo ngay cả trên các ống có đường kính nhỏ hoặc bề mặt không phẳng. Bộ chuẩn đi kèm giúp hiệu chuẩn nhanh tại xưởng mà không cần gửi phòng đo lường.
Đặc Điểm Kỹ Thuật Nổi Bật
Thiết bị sử dụng cơ chế đo cơ khí (analog) với bước ren trục đo 0,5 mm, đường kính trục đo ø6,35 mm và có chốt khóa trục đo tiện lợi trong quá trình đọc giá trị. Khối lượng 315 g đảm bảo cân bằng tốt khi sử dụng liên tục trong môi trường sản xuất.
Bộ Phụ Kiện Đi Kèm

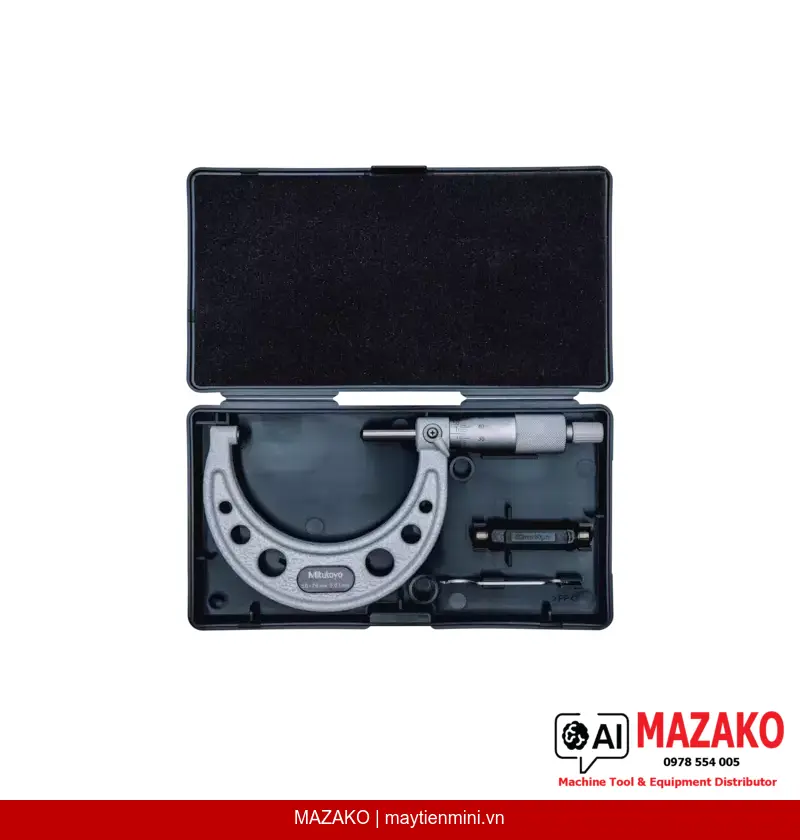

Panme 115-217 được cung cấp kèm hộp đựng, cờ lê chuyên dụng và chuẩn hiệu chuẩn (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Phạm vi đo 50–75 mm, độ chia 0,01 mm
- Sai số cho phép tối đa MPE: ±3 µm
- Đầu đo và đe dạng cầu SR=4 mm, bọc carbide micro-lap
- Cơ cấu ratchet stop đảm bảo độ lặp lại cao
- Núm xoay và thân thước hoàn thiện satin chrome
- Khóa trục đo tích hợp tiện lợi
- Đi kèm hộp, cờ lê và chuẩn hiệu chuẩn
Tư Vấn & Báo Giá Panme Đo Ống Mitutoyo 115-217
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 115-217 |
| Thương hiệu | Mitutoyo |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Loại đầu đo / đe | Type F – Dạng cầu, SR=4 mm |
| Vật liệu mặt đo (đầu đo & đe) | Carbide, gia công micro-lap (dòng 115-1xx, 115-2xx) |
| Đường kính trục đo | ø6,35 mm |
| Bước ren trục đo | 0,5 mm |
| Khóa trục đo | Có |
| Hoàn thiện bề mặt thước | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Khối lượng | 315 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chuẩn (setting standard) |
Câu hỏi thường gặp
Panme đo ống Mitutoyo 115-217 dùng để đo loại ống nào?
Thiết bị được thiết kế để đo độ dày thành ống kim loại, ống nhựa kỹ thuật và đường ống áp lực. Đầu đo và đe dạng cầu SR=4 mm giúp tiếp xúc chính xác trên bề mặt ống cong, kể cả ống có đường kính nhỏ. Phạm vi đo 50–75 mm phù hợp cho các ống có kích thước trung bình đến lớn.
Sự khác biệt giữa đầu đo dạng cầu và đầu đo phẳng trên panme đo ống là gì?
Đầu đo dạng cầu (spherical) tiếp xúc với bề mặt ống tại một điểm duy nhất, đảm bảo kết quả đo vuông góc với bề mặt và không bị ảnh hưởng bởi độ cong của ống. Đầu đo phẳng chỉ phù hợp khi đo các vật có bề mặt song song. Với ống và đường ống, đầu đo dạng cầu cho kết quả chính xác và ổn định hơn.
Cơ cấu ratchet stop trên 115-217 hoạt động như thế nào?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N bằng cách trượt khi lực đo đạt ngưỡng quy định. Điều này đảm bảo mỗi lần đo áp dụng cùng một lực tiếp xúc, loại bỏ sai số do người dùng siết quá mạnh hoặc quá nhẹ, từ đó nâng cao độ lặp lại trong quá trình kiểm tra hàng loạt.
Panme 115-217 có đi kèm chuẩn hiệu chuẩn không và cách sử dụng ra sao?
Có, thiết bị được cung cấp kèm chuẩn hiệu chuẩn (setting standard), cờ lê và hộp đựng. Chuẩn hiệu chuẩn dùng để kiểm tra và điều chỉnh điểm zero của panme trước khi đo, đảm bảo kết quả đo chính xác. Việc hiệu chuẩn có thể thực hiện trực tiếp tại xưởng sản xuất mà không cần thiết bị bổ sung.
Mitutoyo 115-217 phù hợp với tiêu chuẩn kiểm tra chất lượng nào?
Thiết bị có sai số cho phép tối đa MPE ±3 µm, đáp ứng yêu cầu kiểm tra độ dày thành ống theo các tiêu chuẩn kiểm soát chất lượng phổ biến trong sản xuất cơ khí và đúc ống. Với thương hiệu Mitutoyo và thiết kế đo lường chính xác, thiết bị phù hợp cho hệ thống QC/QA trong nhà máy đạt chứng nhận ISO.
