Panme cơ Mitutoyo

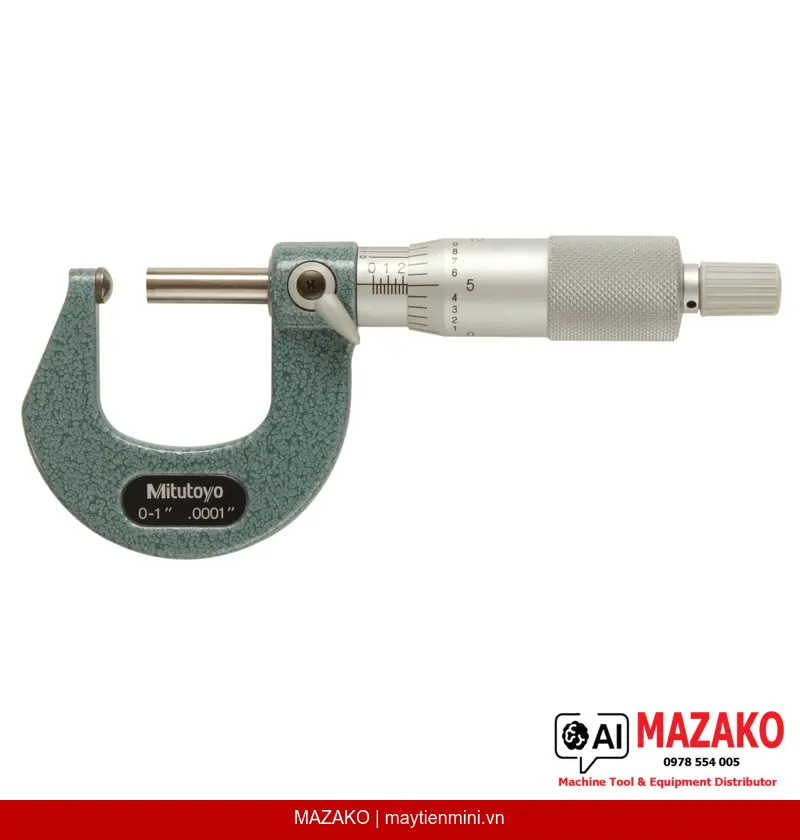

Panme đo ống hình cầu Mitutoyo 115-153 (0-1 inch, Analog)
Panme đo ống Mitutoyo 115-153 dạng cơ khí, đầu đe hình cầu SR=4mm, phạm vi đo 0-1 inch, độ chia 0,001 inch. Dùng đo độ dày thành ống, có chốt khóa trục đo và cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ống Mitutoyo 115-153 là dòng panme cơ khí chuyên dụng trang bị đầu đe hình cầu (SR=4mm), được thiết kế để đo độ dày thành ống và đường ống với độ chính xác cao. Phạm vi đo 0–1 inch, độ chia 0,001 inch, phù hợp cho các ứng dụng kiểm tra chất lượng trong môi trường sản xuất công nghiệp.
Đầu đe hình cầu chuyên dụng
Đầu đe Type E dạng hình cầu SR=4mm kết hợp đầu đo phẳng giúp tiếp xúc chính xác với bề mặt cong của ống, cho kết quả đo độ dày thành ống tin cậy.
Bề mặt đo carbide micro-lap
Cả đầu đo và đầu đe đều được phủ carbide và gia công micro-lap, đảm bảo độ bền cao và duy trì độ phẳng bề mặt theo thời gian sử dụng.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do người dùng gây ra và đảm bảo độ lặp lại cao trong môi trường QC/QA.
Khóa trục đo tiện lợi
Trục đo ø6,35mm được trang bị chốt khóa spindle, giữ nguyên giá trị đo khi cần ghi nhận hoặc chuyển số liệu sang thiết bị khác.
Ứng dụng trong kiểm tra sản xuất
Panme 115-153 được sử dụng phổ biến trong kiểm tra độ dày thành ống kim loại, ống nhựa công nghiệp, và các chi tiết dạng ống trong ngành cơ khí, dầu khí, và chế tạo thiết bị áp lực. Đầu đe hình cầu cho phép tiếp cận các ống có đường kính nhỏ mà đầu đe phẳng thông thường không thể đo chính xác.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được tin dùng tại các nhà máy đạt chuẩn ISO trên toàn thế giới. Mã 115-153 nằm trong dòng panme đo ống series 115, sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt với sai số cho phép MPE ±0,00015 inch.
Thông số nổi bật
Phạm vi đo 0–1 inch | Độ chia 0,001 inch | MPE ±0,00015 inch | Đầu đe hình cầu SR=4mm | Lực đo 5–10 N | Khối lượng 180 g
- Đo độ dày thành ống kim loại và phi kim chính xác
- Bề mặt đo carbide micro-lap độ bền cao
- Cơ cấu ratchet kiểm soát lực đo đồng nhất
- Trục đo có chốt khóa, thuận tiện ghi số liệu
- Núm xoay và thân thước hoàn thiện satin chrome
- Kèm hộp đựng và cờ lê chuyên dụng
Tư vấn & Báo giá Panme đo ống Mitutoyo 115-153
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép MPE | ±0,00015 inch |
| Độ phẳng bề mặt đo | 0,000024 inch |
| Bề mặt đo | Đầu đo và đầu đe: carbide-tipped, micro-lap finish |
| Loại đầu đe / đầu đo | Type E, đầu đe hình cầu SR=4 mm / đầu đo phẳng |
| Trục đo | Có chốt khóa, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme Mitutoyo 115-153 dùng để đo gì?
Panme 115-153 chuyên dùng để đo độ dày thành ống (tube wall thickness) trên các loại ống kim loại, ống nhựa công nghiệp và chi tiết dạng ống. Đầu đe hình cầu SR=4mm cho phép tiếp xúc chính xác với bề mặt cong bên trong ống, đảm bảo kết quả đo đáng tin cậy hơn so với đầu đe phẳng thông thường.
Sự khác biệt giữa đầu đe hình cầu và đầu đe phẳng trên panme đo ống là gì?
Đầu đe hình cầu (spherical anvil) tiếp xúc với bề mặt cong bên trong ống tại một điểm, giúp xác định đúng độ dày thành tại vị trí cần đo. Đầu đe phẳng thông thường sẽ không ổn định khi tiếp xúc với bề mặt cong, dẫn đến sai số. Do đó, đầu đe hình cầu là lựa chọn bắt buộc khi đo ống có đường kính nhỏ hoặc bề mặt trong cong.
Cơ cấu ratchet trên Mitutoyo 115-153 hoạt động như thế nào?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N, bất kể người dùng xoay núm với lực mạnh hay nhẹ. Điều này đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc đồng nhất, loại bỏ sai số chủ quan và tăng độ lặp lại — yếu tố quan trọng trong kiểm tra QC/QA theo chuỗi.
Panme 115-153 có phù hợp với hệ thống đo lường metric không?
Mã 115-153 là phiên bản hệ Inch với phạm vi đo 0–1 inch và độ chia 0,001 inch. Nếu cần phiên bản metric (mm), bạn cần chọn mã sản phẩm khác trong dòng series 115 của Mitutoyo. Vui lòng liên hệ MAZAKO để được tư vấn đúng mã phù hợp với yêu cầu kỹ thuật.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 115-153 không?
MAZAKO cung cấp dịch vụ tư vấn, phân phối chính hãng thiết bị đo lường Mitutoyo tại Việt Nam. Đối với nhu cầu hiệu chuẩn định kỳ, đội ngũ kỹ thuật MAZAKO có thể hỗ trợ kết nối với các trung tâm hiệu chuẩn được công nhận. Liên hệ trực tiếp để được tư vấn phương án phù hợp với quy trình kiểm soát chất lượng của nhà máy bạn.
