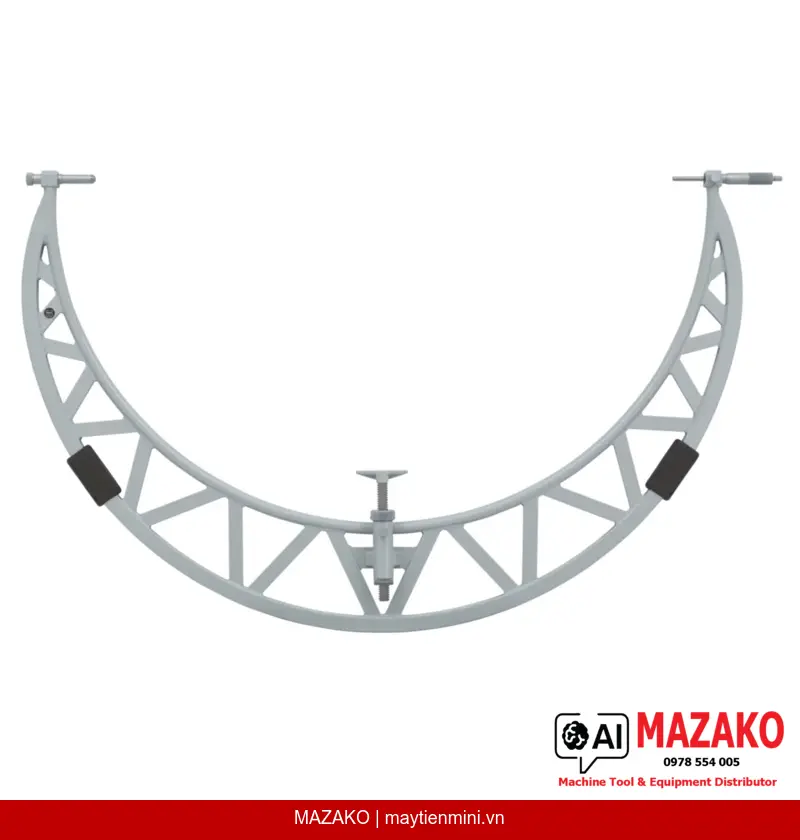

Panme Đo Ngoài Có Vòng Gia Hạn Đe Mitutoyo 105-408 (1000-1100mm)
Panme đo ngoài Mitutoyo 105-408 phạm vi đo 1000–1100mm, độ chia 0,01mm, vòng gia hạn đe 50mm, mặt đo carbide, phù hợp đo chi tiết lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 105-408 được thiết kế chuyên dụng cho việc đo các chi tiết có kích thước lớn trong khoảng 1000–1100mm. Sản phẩm trang bị vòng gia hạn đe (Extension Collar) 50mm giúp mở rộng phạm vi đo, kết cấu thân ống nhẹ nhưng bền vững, phù hợp với môi trường sản xuất công nghiệp nặng yêu cầu độ chính xác cao.
Phạm Vi Đo Lớn
Phạm vi đo 1000–1100mm với hành trình đầu đo 50mm, vòng gia hạn đe mở rộng thêm tầm đo so với loại trục đo tiêu chuẩn.
Kết Cấu Thân Nhẹ, Bền
Thân ống dạng ống nhẹ nhưng chắc chắn, lý tưởng cho panme cỡ lớn, giảm mỏi tay khi sử dụng trong thời gian dài.
Mặt Đo Carbide
Đe và đầu đo được gắn mũi carbide, gia công micro-lap, tăng độ bền mài mòn và đảm bảo bề mặt tiếp xúc chính xác.
Chuẩn Cài Đặt Toàn Dải
Đi kèm 2 chuẩn cài đặt (setting standard) phủ toàn bộ phạm vi đo, đảm bảo kiểm định nhanh và chính xác ngay tại xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp

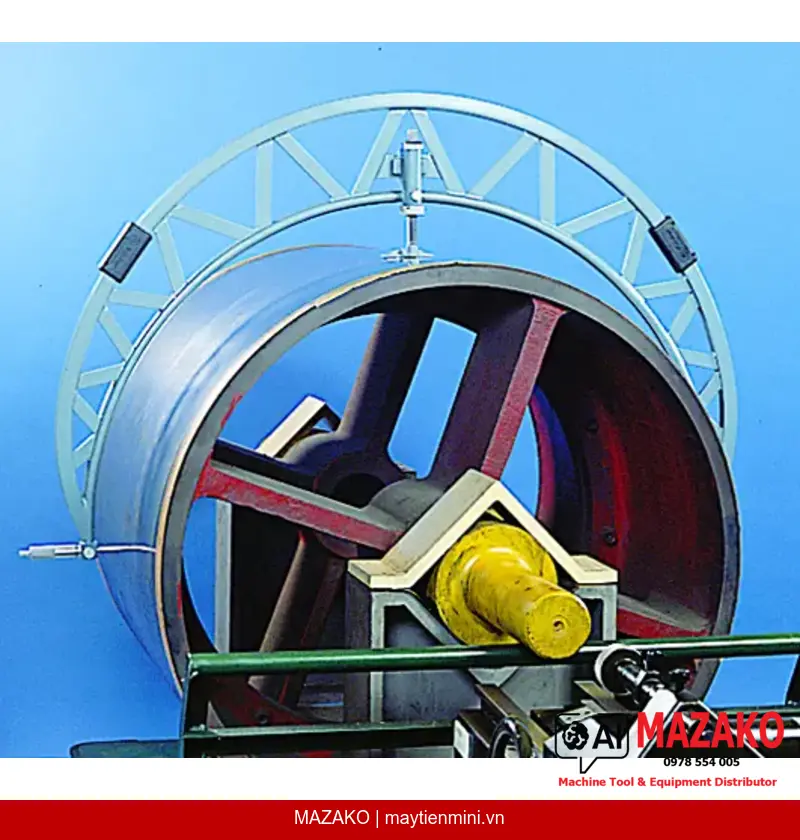

Panme đo ngoài Mitutoyo 105-408 được sử dụng trong kiểm tra kích thước chi tiết cơ khí lớn như trục, vỏ máy, hộp số tại các phân xưởng gia công cơ khí chính xác, nhà máy chế tạo máy, và bộ phận QC/QA yêu cầu đo lường kích thước ngoại vi tầm mét với sai số kiểm soát chặt chẽ.
Bộ Dừng Chi Tiết Gia Công Có Thể Điều Chỉnh
Sản phẩm tích hợp bộ dừng chi tiết (workpiece stop) điều chỉnh được đến 100mm, hỗ trợ định vị chi tiết lặp lại nhanh trong sản xuất hàng loạt, giảm thiểu sai số do thao tác.
Sai Số Cho Phép Tối Đa ±21 µm
Với MPE ±21 µm và độ biến thiên chiều dài V MPE 13 µm, panme Mitutoyo 105-408 đáp ứng tiêu chuẩn kiểm tra chính xác cấp công nghiệp cho chi tiết kích thước lớn.
- Phạm vi đo: 1000–1100mm, hành trình đầu đo 50mm
- Độ chia: 0,01mm — đọc trực tiếp trên thước ống và núm xoay hoàn thiện satin chrome
- Đầu đo và đe gắn mũi carbide, gia công micro-lap
- Vòng gia hạn đe 50mm kèm theo trong hộp
- Khóa đầu đo tích hợp, bước ren trục đo 0,5mm, đường kính trục đo ø8mm
- Giao hàng kèm: hộp đựng, cờ lê, 2 chuẩn cài đặt, vòng gia hạn đe 50mm
- Khối lượng: 9,4 kg
Nhận Báo Giá Panme Mitutoyo 105-408
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | OMS1-1100P |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 1.000–1.100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±21 µm |
| Độ biến thiên chiều dài V MPE | 13 µm |
| Trục đo (Spindle) | Có khóa, ø8 mm, bước ren 0,5 mm |
| Thang chia (núm xoay và thân thước) | Hoàn thiện satin chrome, ø21 mm |
| Mặt đo | Gắn mũi carbide, gia công micro-lap |
| Lực đo | 5–10 N |
| Vòng gia hạn đe | 50 mm |
| Bộ dừng chi tiết | Có, điều chỉnh được 100 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn cài đặt (2 cái), vòng gia hạn đe 50 mm |
| Khối lượng | 9,4 kg |
Câu hỏi thường gặp
Panme Mitutoyo 105-408 có phạm vi đo bao nhiêu và độ chính xác như thế nào?
Panme đo ngoài Mitutoyo 105-408 có phạm vi đo từ 1000 đến 1100mm với hành trình đầu đo 50mm. Độ chia là 0,01mm, sai số cho phép tối đa MPE ±21µm và độ biến thiên chiều dài V MPE 13µm, đáp ứng yêu cầu kiểm tra kích thước chi tiết lớn trong sản xuất công nghiệp.
Vòng gia hạn đe (Extension Collar) 50mm có tác dụng gì?
Vòng gia hạn đe cho phép mở rộng thêm phạm vi đo so với loại trục đo tiêu chuẩn. Trên panme 105-408, vòng gia hạn đe 50mm được cung cấp kèm theo trong hộp, giúp người dùng linh hoạt đo các chi tiết có kích thước biến thiên trong dải rộng hơn mà không cần thay đổi thiết bị.
Panme 105-408 được giao kèm những phụ kiện nào?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê, hai chuẩn cài đặt (setting standard) phủ toàn dải đo, và vòng gia hạn đe 50mm. Bộ chuẩn cài đặt giúp kiểm định và hiệu chỉnh panme nhanh chóng ngay tại xưởng sản xuất.
Mặt đo carbide của panme 105-408 có ưu điểm gì so với mặt đo thông thường?
Mặt đo gắn mũi carbide được gia công theo phương pháp micro-lap, giúp tăng đáng kể độ bền mài mòn so với mặt đo thép thông thường. Điều này đặc biệt quan trọng khi đo các chi tiết kim loại cứng hoặc sử dụng với tần suất cao trong môi trường sản xuất công nghiệp.
Bộ dừng chi tiết (workpiece stop) điều chỉnh được 100mm hỗ trợ sản xuất như thế nào?
Bộ dừng chi tiết điều chỉnh được đến 100mm cho phép định vị chi tiết gia công ở cùng một vị trí cố định qua nhiều lần đo liên tiếp. Tính năng này giúp tăng độ lặp lại trong kiểm tra hàng loạt, giảm sai số do thao tác và rút ngắn thời gian đo trong quy trình QC/QA.
