Panme cơ Mitutoyo

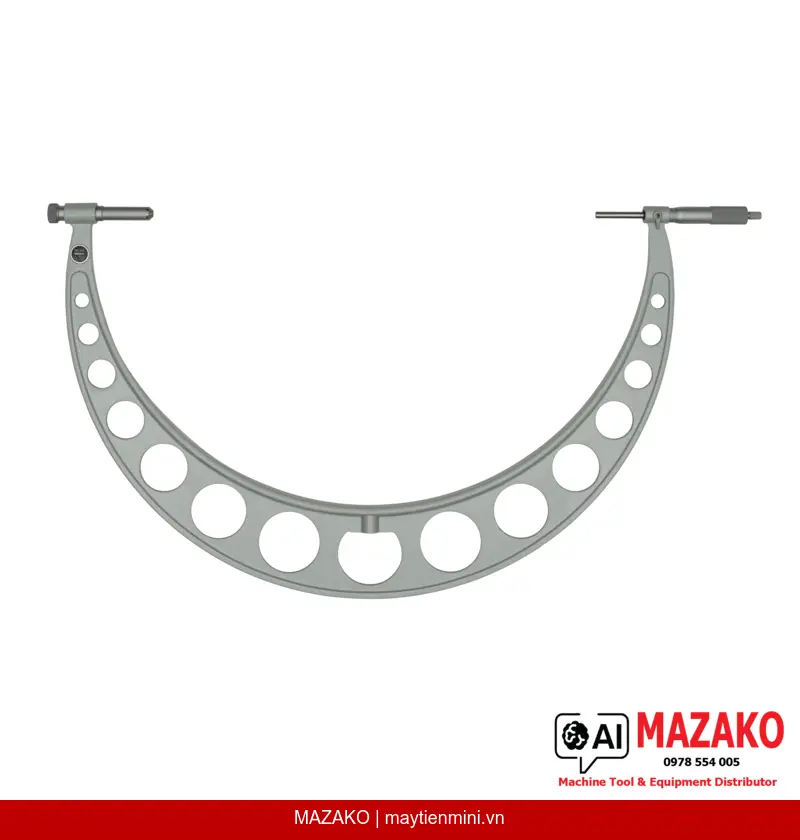

Panme đo ngoài có vòng gia hạn đe Mitutoyo 105-103 (500-600mm)
Panme đo ngoài Mitutoyo 105-103 phạm vi 500–600mm, độ chia 0,01mm, đầu đo carbide, kèm vòng gia hạn đe 50mm mở rộng tầm đo, sai số ±14µm.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 105-103 là thiết bị đo cơ khí chính xác thuộc dòng OMS1-600, được thiết kế chuyên dụng cho các chi tiết lớn có kích thước từ 500 đến 600mm. Sản phẩm đi kèm vòng gia hạn đe (extension collar) 50mm giúp mở rộng phạm vi đo linh hoạt, đáp ứng yêu cầu kiểm tra kích thước trong môi trường sản xuất công nghiệp nặng.
Kết cấu ống nhẹ, bền vững
Thân thước dạng ống có độ cứng vững cao nhưng trọng lượng được tối ưu, phù hợp với panme khổ lớn, giảm mỏi tay khi đo trong thời gian dài.
Hành trình đầu đo 50mm
Trục đo có hành trình 50mm, vượt trội so với các dòng panme tiêu chuẩn, cho phép bao phủ phạm vi đo rộng hơn chỉ với một lần thiết lập.
Vòng gia hạn đe mở rộng tầm đo
Vòng gia hạn đe 50mm cho phép tăng thêm phạm vi đo thực tế, tối ưu hóa hiệu quả sử dụng trong kiểm tra chi tiết cơ khí kích thước lớn.
Chuẩn hiệu chỉnh bao phủ toàn dải đo
Bộ chuẩn hiệu chỉnh (setting standard) đi kèm bao phủ toàn bộ phạm vi đo 500–600mm, đảm bảo kết quả đo chính xác và truy xuất được tiêu chuẩn.
Đầu đo carbide và bề mặt hoàn thiện chính xác
Bề mặt đầu đo được làm từ carbide và xử lý micro-lap finish, mang lại độ bền mài mòn vượt trội và tiếp xúc bề mặt đồng đều. Mặt thimble và sleeve được hoàn thiện satin chrome với đường kính 21mm, đảm bảo khả năng đọc vạch chia rõ ràng trong điều kiện ánh sáng công nghiệp thực tế.
Độ chính xác đáp ứng tiêu chuẩn kiểm tra chất lượng
Với sai số cho phép tối đa (MPE) ±14µm và biến thiên chiều dài (V MPE) 8µm, panme 105-103 đáp ứng yêu cầu kiểm tra kích thước nghiêm ngặt trong các ngành cơ khí chính xác, đóng tàu, chế tạo máy hạng nặng và khuôn mẫu khổ lớn.
Bộ phụ kiện đầy đủ — sẵn sàng sử dụng ngay
Sản phẩm được cung cấp kèm hộp đựng, cờ lê chuyên dụng, 2 chuẩn hiệu chỉnh (setting standard) và vòng gia hạn đe 50mm — đảm bảo kỹ sư QC có thể đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
- Phạm vi đo 500–600mm, phù hợp chi tiết cơ khí kích thước lớn
- Độ chia 0,01mm, trục đo ø8mm với khóa trục đo tích hợp
- Đầu đo carbide micro-lap finish — bền mài mòn, tiếp xúc ổn định
- Lực đo 5–10N — kiểm soát biến dạng chi tiết khi đo
- Vòng gia hạn đe 50mm mở rộng tầm đo linh hoạt
- Chuẩn hiệu chỉnh bao phủ toàn dải — đảm bảo truy xuất tiêu chuẩn
- Trọng lượng 5,53kg — kết cấu ống tối ưu cho panme khổ lớn
Tư vấn và báo giá Panme đo ngoài Mitutoyo 105-103
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | OMS1-600 |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 500–600 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (E MPE) | ±14 µm |
| Biến thiên chiều dài (V MPE) | 8 µm |
| Trục đo | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Mặt vạch chia (Scale) | Thimble và sleeve hoàn thiện satin chrome, ø21 mm |
| Bề mặt đầu đo | Carbide-tipped, micro-lap finish |
| Lực đo | 5–10 N |
| Vòng gia hạn đe (Extension collar) | 50 mm |
| Trọng lượng | 5,53 kg |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (2 cái), vòng gia hạn đe 50mm |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 105-103 phù hợp với ứng dụng nào?
Sản phẩm phù hợp với các ngành cơ khí chính xác, chế tạo máy hạng nặng, đóng tàu và khuôn mẫu khổ lớn — nơi cần đo kích thước ngoài các chi tiết trong phạm vi 500–600mm với độ chính xác ±14µm. Kết cấu ống bền nhẹ giúp sử dụng thuận tiện ngay cả trong môi trường xưởng sản xuất.
Vòng gia hạn đe (extension collar) có tác dụng gì?
Vòng gia hạn đe 50mm được lắp vào đe của panme để mở rộng thêm phạm vi đo thực tế, cho phép đo các chi tiết có hình dạng đặc biệt hoặc khi cần tiếp cận bề mặt đo ở vị trí khó. Phụ kiện này đã được bao gồm trong bộ sản phẩm, không cần mua thêm.
Làm thế nào để hiệu chỉnh panme 105-103 trước khi sử dụng?
Bộ sản phẩm đi kèm 2 chuẩn hiệu chỉnh (setting standard) bao phủ toàn bộ phạm vi đo 500–600mm. Kỹ thuật viên sử dụng chuẩn tương ứng với tầm đo cần kiểm tra, điều chỉnh về giá trị chuẩn trước khi tiến hành đo loạt. Nên thực hiện hiệu chỉnh mỗi ca đo hoặc khi thay đổi điều kiện nhiệt độ môi trường.
Sai số ±14µm có đáp ứng tiêu chuẩn kiểm tra chất lượng công nghiệp không?
Với phạm vi đo 500–600mm, sai số ±14µm là thông số phù hợp với tiêu chuẩn JIS B 7502 và ISO 3611 dành cho panme khổ lớn. Thông số này đáp ứng yêu cầu kiểm tra kích thước trong sản xuất cơ khí, đóng tàu và chế tạo khuôn cỡ lớn. Với yêu cầu chính xác hơn, nên tham khảo thêm các dòng panme kỹ thuật số của Mitutoyo.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 105-103 không?
MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm đầy đủ chứng từ xuất xứ. Dịch vụ hiệu chuẩn và hỗ trợ kỹ thuật sau bán hàng có thể được tư vấn trực tiếp qua bộ phận kỹ thuật của MAZAKO. Liên hệ để được hỗ trợ cụ thể theo yêu cầu của nhà máy.
