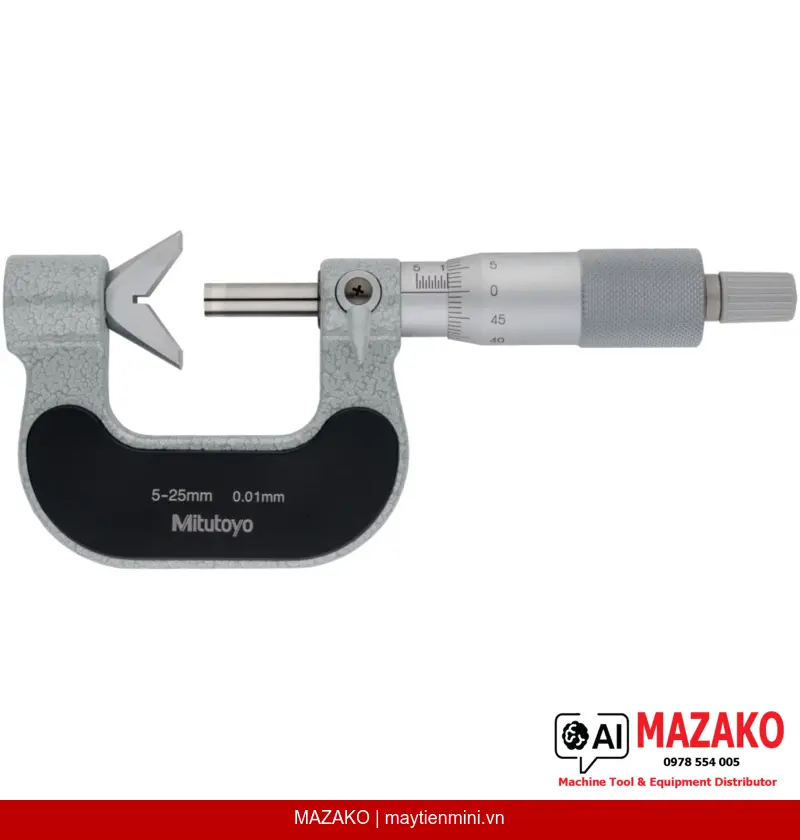

Panme Đo Ngoài V-Anvil 5 Rãnh Mitutoyo 114-165 (5–25 mm)
Panme cơ khí Mitutoyo 114-165 đo đường kính ngoài dụng cụ cắt 3 và 5 rãnh (mũi ta rô, dao doa, dao phay) với phạm vi đo 5–25 mm, độ chia 0,01 mm.
Mô tả sản phẩm
Panme đo ngoài V-Anvil 5 rãnh Mitutoyo 114-165 được thiết kế chuyên dụng để đo đường kính ngoài các dụng cụ cắt có 3 hoặc 5 rãnh như mũi ta rô, dao doa và dao phay ngón. Với phạm vi đo 5–25 mm và độ chia 0,01 mm, đây là thiết bị kiểm tra dụng cụ cắt tiêu chuẩn cho bộ phận QC/QA trong ngành gia công cơ khí chính xác.
Đe chữ V chuyên dụng
Góc lăng kính đo 60°/108° giúp định vị chính xác trên dụng cụ cắt 3 và 5 rãnh, đảm bảo phép đo ổn định và tái lập tốt.
Phạm vi đo 5–25 mm
Bao phủ kích thước phổ biến của mũi ta rô, dao doa và dao phay ngón trong sản xuất cơ khí công nghiệp.
Độ chính xác cao
Sai số cho phép tối đa MPE ±4 µm, đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong môi trường sản xuất nghiêm ngặt.
Khoá trục đo tích hợp
Trục đo ø6,35 mm có khoá trục giúp cố định giá trị đo khi chuyển mẫu ra khỏi dụng cụ, thuận tiện trong thao tác kiểm tra thực tế.
Ứng dụng trong kiểm tra dụng cụ cắt
Panme Mitutoyo 114-165 được sử dụng để đo đường kính ngoài của dụng cụ cắt có số rãnh lẻ — bao gồm mũi ta rô, dao doa và dao phay ngón 3 hoặc 5 rãnh. Do hình học không đối xứng của các dụng cụ này, thước cặp thông thường không thể đo chính xác; đe chữ V của panme cho phép căn tâm tự nhiên và cho kết quả đo đáng tin cậy.
Hoàn chỉnh, sẵn sàng sử dụng ngay

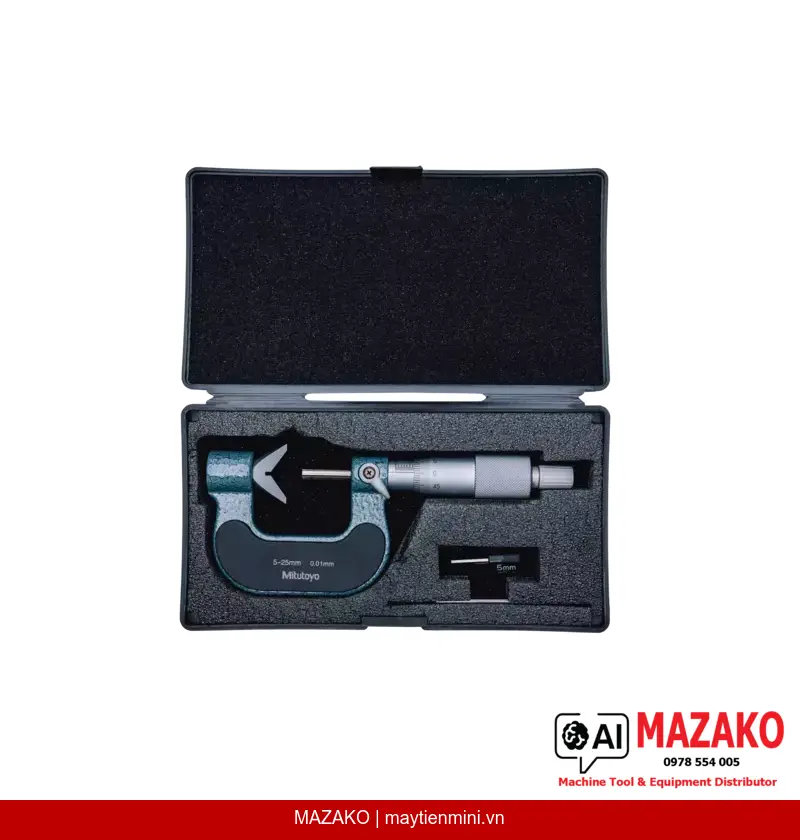

Bộ sản phẩm bao gồm panme, cờ lê hiệu chỉnh và chuẩn hiệu chỉnh 167-327 ø5 mm được đóng gói trong hộp bảo quản chuyên dụng. Kỹ thuật viên có thể thực hiện kiểm tra tự hiệu chỉnh ngay tại xưởng mà không cần thiết bị hỗ trợ thêm.
Tiêu chuẩn Mitutoyo — Tin cậy trong kiểm soát chất lượng
Mitutoyo là thương hiệu đo lường hàng đầu thế giới, được các nhà máy gia công cơ khí chính xác tại Việt Nam và toàn cầu tin dùng. Mỗi sản phẩm đều đảm bảo độ chính xác được kiểm định theo tiêu chuẩn quốc tế.
- Đo đường kính ngoài dụng cụ cắt 3 và 5 rãnh chính xác
- Góc lăng kính 60°/108° phù hợp cho cả mũi ta rô và dao phay
- Phạm vi đo 5–25 mm, độ chia 0,01 mm
- Sai số MPE ±4 µm đáp ứng yêu cầu QC khắt khe
- Khoá trục đo, lực đo ổn định 5–10 N
- Bề mặt núm xoay và thân thước hoàn thiện satin chrome chống chói
- Kèm chuẩn hiệu chỉnh và cờ lê — sẵn sàng sử dụng ngay khi mở hộp
Yêu cầu báo giá Mitutoyo 114-165
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 5–25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe (Anvil) | Không có rãnh (Without groove) |
| Mặt đo | Góc lăng kính 60°/108° |
| Trục đo (Spindle) | Có khoá trục, ø6,35 mm, bước ren 0,75 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chỉnh | 167-327 ø5 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 255 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-165 đo được loại dụng cụ cắt nào?
Thiết bị được thiết kế để đo đường kính ngoài của dụng cụ cắt có 3 hoặc 5 rãnh, bao gồm mũi ta rô, dao doa và dao phay ngón. Đe chữ V với góc lăng kính 60°/108° giúp định vị chính xác trên các dụng cụ không đối xứng này mà thước cặp thông thường không thể đo đúng.
Tại sao cần dùng panme V-Anvil thay vì thước cặp thông thường cho dụng cụ cắt nhiều rãnh?
Dụng cụ cắt có số rãnh lẻ (3 hoặc 5 rãnh) không có hai điểm đối xứng để thước cặp tiếp xúc đồng thời, dẫn đến sai số đo lớn. Đe chữ V của panme 114-165 căn tâm tự nhiên theo trục dụng cụ, cho kết quả đo đường kính thực chính xác và lặp lại ổn định.
Phạm vi đo 5–25 mm có phù hợp với mũi ta rô tiêu chuẩn trong sản xuất không?
Phạm vi 5–25 mm bao phủ phần lớn kích thước mũi ta rô, dao doa và dao phay ngón phổ biến trong gia công cơ khí công nghiệp. Với các kích thước nằm ngoài phạm vi này, Mitutoyo cung cấp các model V-Anvil khác trong cùng dòng sản phẩm 114.
Chuẩn hiệu chỉnh đi kèm 167-327 được dùng như thế nào?
Chuẩn hiệu chỉnh 167-327 ø5 mm được dùng để kiểm tra và đặt lại điểm zero của panme trước khi đo. Kèm theo cờ lê trong bộ sản phẩm, kỹ thuật viên có thể thực hiện hiệu chỉnh trực tiếp tại xưởng mà không cần gửi thiết bị ra ngoài.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 114-165 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, hỗ trợ tư vấn kỹ thuật, báo giá và hướng dẫn sử dụng. Để biết thêm thông tin về dịch vụ hiệu chuẩn và chính sách bảo hành cụ thể, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO.
