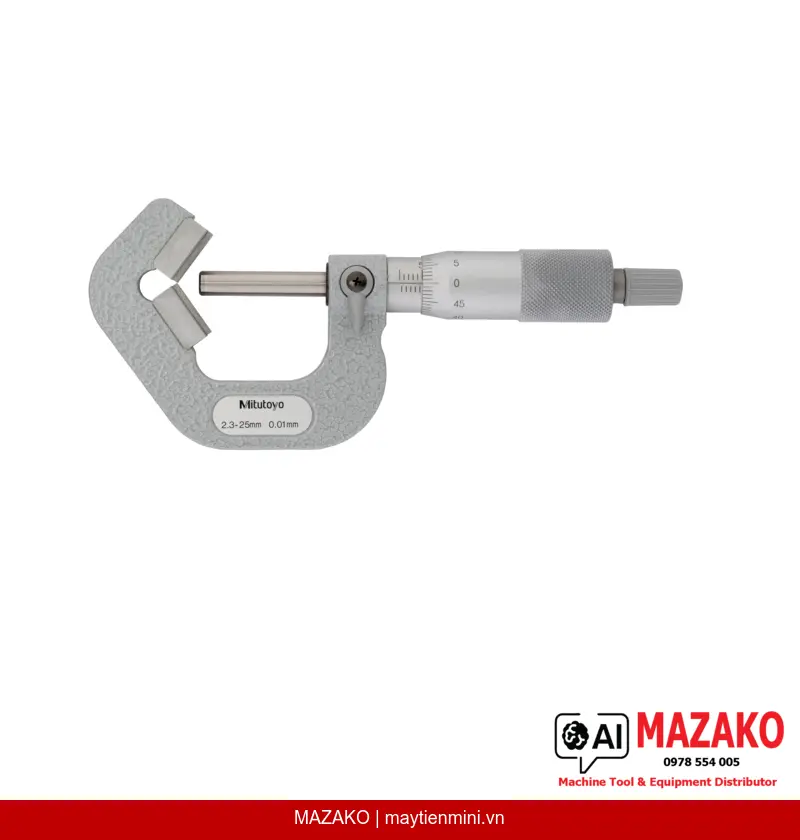

Panme Đo Ngoài V-Anvil 5 Rãnh Mitutoyo 114-137
Panme đo ngoài V-Anvil Mitutoyo 114-137 chuyên đo đường kính ngoài dụng cụ cắt 5 rãnh như tarô, dao phay ngón. Độ chia 0,01 mm, góc lăng kính 60°/108°, sai số ±4 µm.
Mô tả sản phẩm
Panme đo ngoài V-Anvil Mitutoyo 114-137 là thiết bị đo chuyên dụng được thiết kế để đo đường kính ngoài của các dụng cụ cắt có 5 rãnh như tarô, dao doa, dao phay ngón. Với đe dạng chữ V và góc lăng kính 60°/108°, thiết bị đảm bảo tiếp xúc chính xác với bề mặt dụng cụ cắt, cho kết quả đo ổn định và đáng tin cậy trong môi trường sản xuất công nghiệp.
Đe V-Anvil chuyên dụng
Góc lăng kính 60°/108° giúp định vị chính xác trên dụng cụ cắt 5 rãnh, đảm bảo tiếp xúc đúng tâm và kết quả đo nhất quán.
Độ chính xác cao
Sai số cho phép tối đa ±4 µm, độ chia 0,01 mm đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong gia công cơ khí chính xác.
Khóa trục đo tiện lợi
Đầu đo trang bị cơ cấu khóa trục, đường kính ø6,35 mm, bước ren 0,75 mm, giúp cố định giá trị đo khi cần ghi chép hoặc so sánh.
Hoàn thiện bề mặt cao cấp
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay ø18 mm, dễ đọc và chống chói trong điều kiện ánh sáng công xưởng.
Ứng dụng đo dụng cụ cắt 5 rãnh
Panme 114-137 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành gia công cơ khí, đặc biệt khi cần kiểm tra kích thước đường kính ngoài của tarô, dao doa và dao phay ngón có 5 rãnh. Thiết kế đe V-Anvil không có rãnh tâm phù hợp cho phép đo đường kính thực của dụng cụ cắt.
Tiêu chuẩn hiệu chỉnh đi kèm

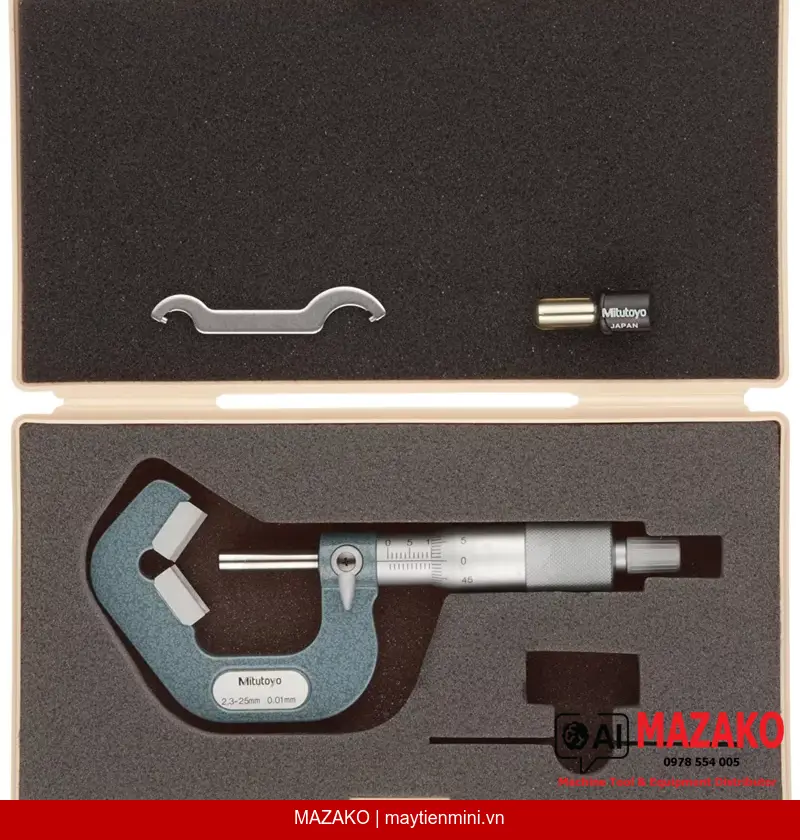

Bộ sản phẩm được cung cấp hoàn chỉnh bao gồm hộp đựng, cờ lê và chuẩn hiệu chỉnh 167-327 đường kính ø5 mm, giúp người dùng hiệu chỉnh thiết bị nhanh chóng ngay tại xưởng sản xuất mà không cần thiết bị bổ sung.
Lực đo được kiểm soát
Lực đo trong phạm vi 5–10 N giúp bảo vệ bề mặt dụng cụ cắt khỏi biến dạng tiếp xúc, đồng thời đảm bảo kết quả đo ổn định, phù hợp với tiêu chuẩn kiểm tra dụng cụ cắt công nghiệp.
- Đo đường kính ngoài tarô, dao doa, dao phay ngón 5 rãnh
- Độ chia 0,01 mm, sai số ±4 µm
- Đe V-Anvil góc 60°/108°, không rãnh tâm
- Đầu đo ø6,35 mm có khóa trục, bước ren 0,75 mm
- Núm xoay và thân thước hoàn thiện satin chrome ø18 mm
- Lực đo 5–10 N, khối lượng 220 g
- Bộ đầy đủ: hộp, cờ lê, chuẩn hiệu chỉnh 167-327
Tư vấn và báo giá Panme Mitutoyo 114-137
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe | Không có rãnh tâm |
| Mặt đo | Góc lăng kính 60°/108° |
| Đầu đo / trục đo | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Thang chia (vạch chia) | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5 – 10 N |
| Chuẩn hiệu chỉnh | 167-327, ø5 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 220 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-137 dùng để đo loại dụng cụ cắt nào?
Panme 114-137 được thiết kế chuyên biệt để đo đường kính ngoài của các dụng cụ cắt có 5 rãnh như tarô, dao doa và dao phay ngón. Đe V-Anvil với góc lăng kính 60°/108° đảm bảo tiếp xúc chính xác và đúng tâm với bề mặt dụng cụ.
Độ chính xác của Panme 114-137 có đáp ứng yêu cầu kiểm tra dụng cụ cắt công nghiệp không?
Có. Thiết bị có sai số cho phép tối đa ±4 µm và độ chia 0,01 mm, đáp ứng tốt yêu cầu kiểm tra kích thước dụng cụ cắt trong gia công cơ khí chính xác và kiểm soát chất lượng QC/QA.
Sự khác biệt giữa đe V-Anvil có rãnh tâm và không có rãnh tâm là gì?
Panme 114-137 sử dụng đe V-Anvil không có rãnh tâm, phù hợp để đo đường kính ngoài thực của dụng cụ cắt. Đe V-Anvil có rãnh tâm dùng cho phương pháp đo đường kính danh nghĩa của tarô bằng dây đơn (single-wire method), là tính năng của các mã sản phẩm khác trong dòng V-Anvil của Mitutoyo.
Panme 114-137 có đi kèm chuẩn hiệu chỉnh không và cách sử dụng như thế nào?
Có. Bộ sản phẩm bao gồm chuẩn hiệu chỉnh 167-327 đường kính ø5 mm, cờ lê và hộp đựng. Người dùng sử dụng chuẩn này để kiểm tra và hiệu chỉnh điểm zero của panme trực tiếp tại xưởng, đảm bảo kết quả đo luôn chính xác.
Làm thế nào để đặt hàng Panme Mitutoyo 114-137 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn kỹ thuật và báo giá chính xác. Đội ngũ kỹ thuật của MAZAKO sẵn sàng hỗ trợ lựa chọn đúng thiết bị phù hợp với yêu cầu đo lường của nhà máy.
