Panme cơ Mitutoyo

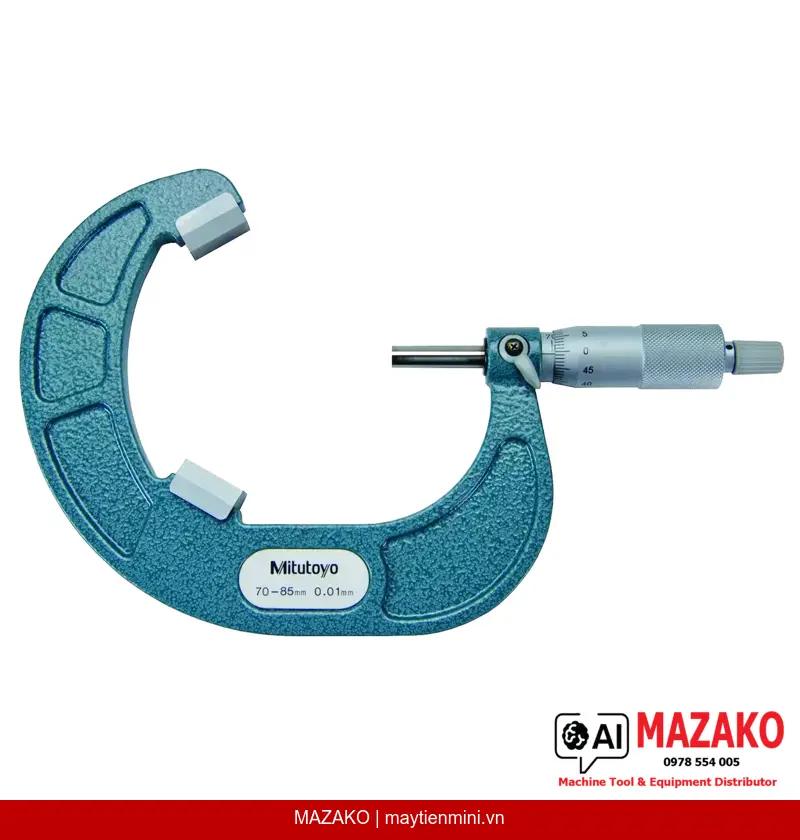

Panme Đo Ngoài V-Anvil 3 Lưỡi Cắt Mitutoyo 114-106 (70–85 mm)
Panme đo ngoài V-Anvil Mitutoyo 114-106, phạm vi đo 70–85 mm, độ chia 0,01 mm, đo đường kính ngoài dụng cụ cắt 3 lưỡi như tarô, dao doa, dao phay ngón.
Mô tả sản phẩm
Panme đo ngoài V-Anvil Mitutoyo 114-106 là thiết bị đo chuyên dụng dành cho kiểm tra dụng cụ cắt gọt có 3 lưỡi, với phạm vi đo 70–85 mm và độ chia 0,01 mm. Thiết kế đe hình lăng trụ góc 60°/108° cho phép định vị chính xác trên dụng cụ cắt, đảm bảo kết quả đo ổn định và tin cậy trong môi trường sản xuất công nghiệp.
Đo chuyên biệt dụng cụ cắt 3 lưỡi
Được thiết kế tối ưu để đo đường kính ngoài của tarô, dao doa và dao phay ngón có 3 lưỡi cắt, đảm bảo định tâm chính xác.
Mặt đo lăng trụ 60°/108°
Góc lăng trụ kép 60°/108° cho phép linh hoạt đo nhiều loại dụng cụ cắt khác nhau trong cùng một thiết bị.
Trục đo có cơ cấu khóa
Đầu đo ø6,35 mm với bước ren 0,75 mm tích hợp cơ cấu khóa trục, giữ cố định giá trị đo khi cần ghi chép hoặc so sánh.
Độ chính xác cao
Sai số cho phép tối đa ±7 µm, đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong sản xuất cơ khí chính xác.
Ứng dụng trong kiểm soát chất lượng dụng cụ cắt
Panme 114-106 được sử dụng phổ biến tại các bộ phận QC/QA và kho dụng cụ của nhà máy cơ khí, khuôn mẫu, chế tạo máy. Thiết bị giúp kiểm tra nhanh đường kính ngoài của tarô, dao doa và dao phay ngón trước khi đưa vào sử dụng hoặc sau khi mài lại, từ đó giảm thiểu phế phẩm và kéo dài tuổi thọ dụng cụ.
Cấu hình và phụ kiện đi kèm

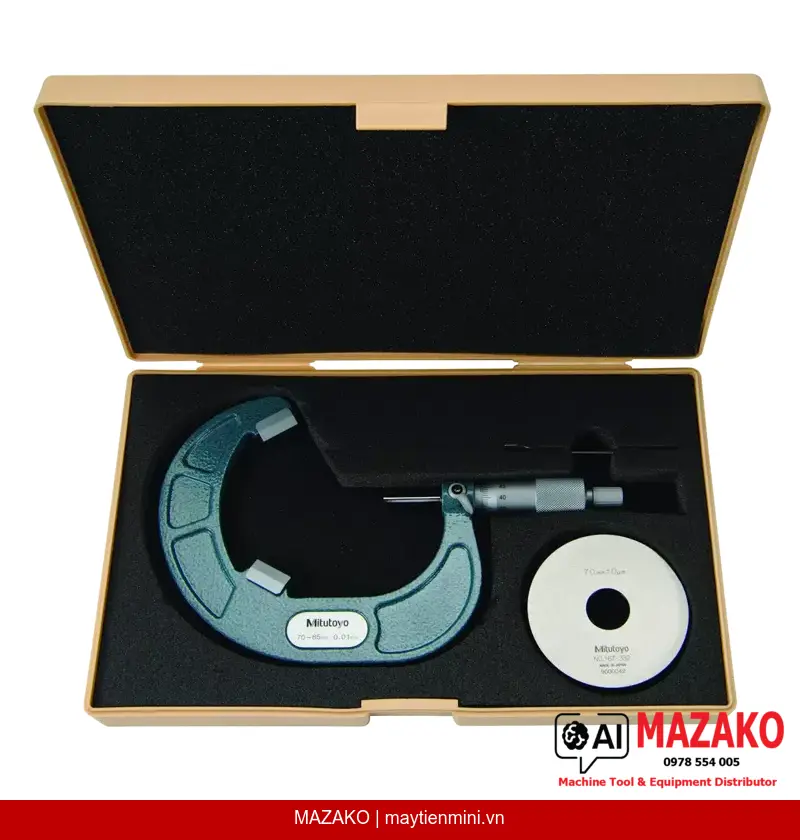

Sản phẩm được cung cấp đầy đủ trong hộp bảo quản chuyên dụng, bao gồm cờ lê điều chỉnh và cữ chuẩn 167-332 ø70 mm để hiệu chuẩn trước khi đo. Bề mặt núm xoay và thân thước được xử lý hoàn thiện satin chrome, chống lóa, thuận tiện đọc số trong điều kiện ánh sáng thực tế xưởng sản xuất.
Tiêu chuẩn và lực đo kiểm soát
Lực đo trong khoảng 5–10 N giúp bảo vệ bề mặt dụng cụ cắt khỏi biến dạng trong quá trình đo. Sai số cho phép tối đa E MPE ±7 µm đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm tra dụng cụ cắt gọt công nghiệp.
- Phạm vi đo 70–85 mm, độ chia 0,01 mm
- Đe V-Anvil không rãnh, mặt đo lăng trụ góc 60°/108°
- Trục đo ø6,35 mm, bước ren 0,75 mm, có cơ cấu khóa
- Lực đo kiểm soát 5–10 N
- Bao gồm hộp, cờ lê và cữ chuẩn ø70 mm
- Khối lượng 910 g, thiết kế cầm tay chắc chắn
Nhận báo giá Panme V-Anvil Mitutoyo 114-106
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 70–85 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±7 µm |
| Đe (Anvil) | Không rãnh (Without groove) |
| Mặt đo | Lăng trụ góc 60°/108° |
| Đầu đo / trục đo | Có cơ cấu khóa, ø6,35 mm, bước ren 0,75 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Cữ chuẩn kèm theo | 167-332, ø70 mm |
| Phụ kiện đi kèm | Hộp, cờ lê, cữ chuẩn |
| Khối lượng | 910 g |
Câu hỏi thường gặp
Panme V-Anvil Mitutoyo 114-106 dùng để đo loại dụng cụ nào?
Thiết bị được thiết kế chuyên biệt để đo đường kính ngoài của dụng cụ cắt có 3 lưỡi như tarô, dao doa và dao phay ngón. Đe hình lăng trụ giúp định tâm chính xác trên tiết diện 3 điểm tiếp xúc của dụng cụ.
Sự khác biệt giữa mặt đo góc 60° và 108° trên panme 114-106 là gì?
Góc 60° được dùng để đo dụng cụ cắt có 3 lưỡi, trong khi góc 108° phù hợp với dụng cụ có 5 lưỡi. Thiết kế kép này giúp một thiết bị có thể phục vụ hai loại dụng cụ phổ biến trong xưởng cơ khí.
Cữ chuẩn đi kèm được sử dụng như thế nào?
Cữ chuẩn 167-332 ø70 mm dùng để kiểm tra và hiệu chỉnh điểm không của panme trước khi đo, đảm bảo kết quả đo đạt độ chính xác trong giới hạn E MPE ±7 µm theo tiêu chuẩn Mitutoyo.
Panme 114-106 có thể đo đường kính bước của tarô bằng phương pháp dây đơn không?
Phương pháp dây đơn yêu cầu đe có rãnh giữa (centreline groove). Model 114-106 được trang bị đe không rãnh nên không hỗ trợ tính năng này. Nếu cần đo đường kính bước tarô bằng phương pháp dây đơn, cần lựa chọn model có đe kèm rãnh từ dòng V-Anvil của Mitutoyo.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 114-106 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo tại Việt Nam. Quý khách có thể liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
