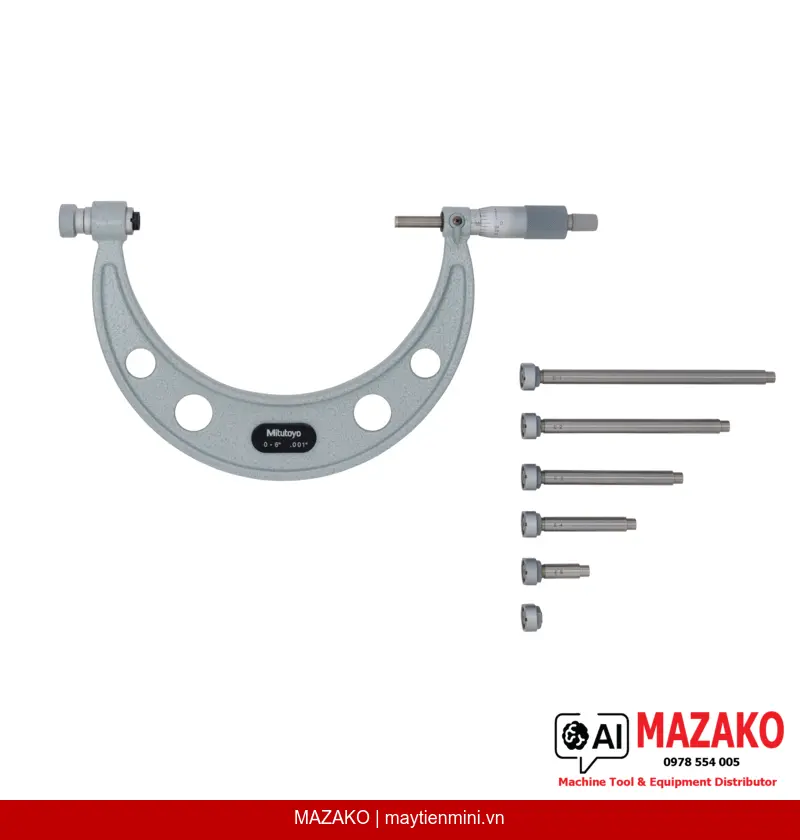

Panme Đo Ngoài Thay Đổi Đe Mitutoyo 104-137 (0–6 inch)
Panme đo ngoài cơ khí Mitutoyo 104-137 với đe thay thế linh hoạt, phạm vi đo 0–6 inch, độ chia 0,001 inch, trang bị cơ cấu chốt ratchet đảm bảo độ lặp lại đo lường cao.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-137 là dòng panme cơ khí (analog) cao cấp với thiết kế đe thay thế được (interchangeable anvil), cho phép mở rộng phạm vi đo từ 0 đến 6 inch chỉ với một thiết bị duy nhất. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong các ngành cơ khí chính xác, gia công kim loại và kiểm tra chất lượng sản xuất.
Đe Thay Thế Linh Hoạt
Bộ 5 đe thay thế kèm theo cho phép mở rộng phạm vi đo từ 0 đến 6 inch mà không cần nhiều thiết bị riêng lẻ, tiết kiệm chi phí đầu tư thiết bị đo.
Cơ Cấu Chốt Ratchet
Cơ cấu ratchet stop tích hợp đảm bảo lực đo ổn định từ 5 đến 10 N, loại bỏ sai số do lực tác động của người đo, nâng cao độ lặp lại đo lường.
Bề Mặt Đo Carbide
Đầu đo và đe được xử lý carbide-tipped micro-lap finish và thép tôi cứng, đảm bảo độ bền cao và duy trì độ chính xác sau thời gian dài sử dụng.
Thiết Kế Chuẩn Công Nghiệp
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18 mm, dễ cầm nắm và đọc số liệu trong môi trường sản xuất.
Mô Tả Chi Tiết Panme Đo Ngoài Mitutoyo 104-137
Mitutoyo 104-137 thuộc dòng panme đo ngoài cơ khí với hệ đo inch, thiết kế tối ưu cho các ứng dụng đo kiểm chính xác ở phạm vi rộng. Độ chia 0,001 inch cùng sai số cho phép tối đa ±0,0003 inch đáp ứng yêu cầu kiểm tra dung sai khắt khe trong sản xuất công nghiệp.
Trục đo có khóa trục (spindle lock) với đường kính 6,35 mm (cho phạm vi ≤300 mm), bước ren trục đo 0,5 mm. Bộ chuẩn thiết lập (setting standard) gồm 5 thanh (1, 2, 3, 4, 5 inch) và 6 đe kèm theo giúp thiết lập và kiểm tra hiệu chuẩn nhanh chóng tại xưởng.
Ứng Dụng Thực Tế Trong Sản Xuất
Thiết bị được sử dụng phổ biến trong kiểm tra đường kính trục, chiều dài chi tiết gia công và các phép đo kích thước ngoài cần phạm vi đo rộng tại các nhà máy cơ khí, ô tô, điện tử và thiết bị công nghiệp.
Bộ Phụ Kiện Kèm Theo

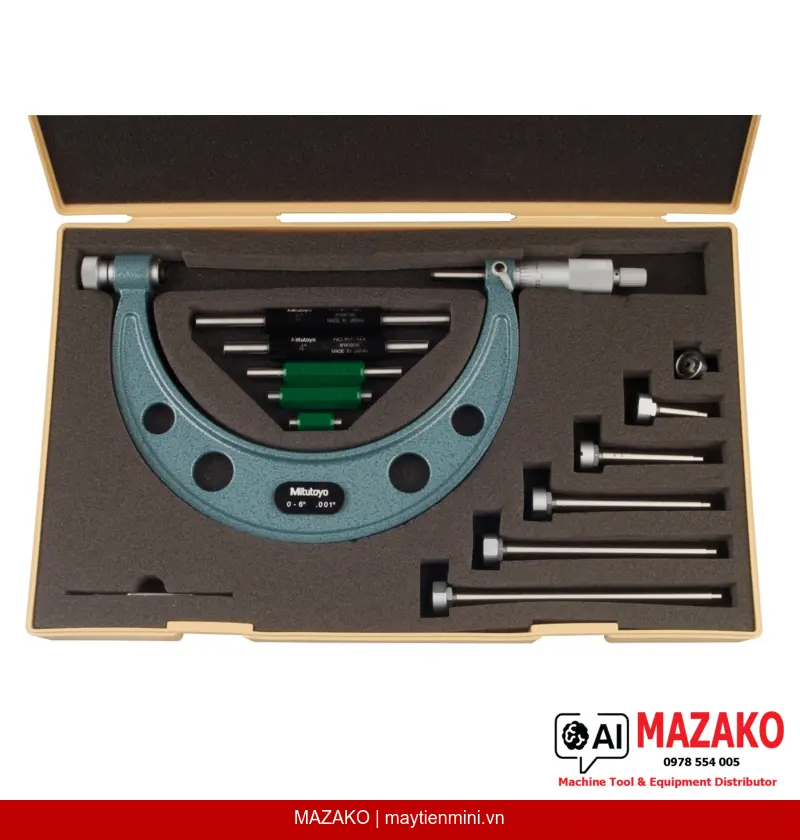

Sản phẩm được cung cấp đầy đủ bao gồm: hộp đựng, chìa khóa thay đe, 5 thanh chuẩn thiết lập (1–5 inch) và 6 đe thay thế — sẵn sàng sử dụng ngay khi nhận hàng.
- Phạm vi đo rộng 0–6 inch với một thiết bị duy nhất nhờ hệ đe thay thế
- Độ chia 0,001 inch, sai số cho phép tối đa ±0,0003 inch
- Cơ cấu ratchet stop đảm bảo lực đo ổn định và độ lặp lại cao
- Bề mặt đo carbide-tipped micro-lap finish, độ bền vượt trội
- Kèm 5 thanh chuẩn và 6 đe thay thế, sẵn sàng sử dụng ngay
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường được công nhận toàn cầu
Tư Vấn & Báo Giá Panme Đo Ngoài Mitutoyo 104-137
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–6 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0003 inch |
| Biến động theo chiều dài (V MPE) | 0,00012 inch |
| Bề mặt đo | Carbide-tipped micro-lap finish (đầu đo), thép tôi cứng (đe) |
| Đầu đo / Trục đo | Có khóa trục, ø6,35 mm (≤300 mm), ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Thanh chuẩn thiết lập | 5 thanh (1, 2, 3, 4, 5 inch) |
| Số đe thay thế | 5 đe |
| Phụ kiện kèm theo | Hộp đựng, chìa khóa, 5 thanh chuẩn, 6 đe |
| Khối lượng | 1,35 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-137 có phạm vi đo bao nhiêu và cách mở rộng như thế nào?
Thiết bị có phạm vi đo từ 0 đến 6 inch. Phạm vi này đạt được nhờ bộ 5 đe thay thế đi kèm, cho phép thay đổi nhanh chóng bằng chìa khóa đi kèm mà không cần thiết bị đo riêng lẻ cho từng khoảng đo.
Độ chính xác của Mitutoyo 104-137 có đáp ứng yêu cầu kiểm tra dung sai chặt không?
Sai số cho phép tối đa (MPE) là ±0,0003 inch, biến động theo chiều dài là 0,00012 inch. Với độ chia 0,001 inch, thiết bị đáp ứng tốt các yêu cầu kiểm tra dung sai trong gia công cơ khí và kiểm soát chất lượng công nghiệp.
Cơ cấu ratchet stop trên panme 104-137 có tác dụng gì trong đo lường?
Cơ cấu ratchet stop giới hạn lực đo ở mức 5–10 N, đảm bảo người đo luôn tác động lực đồng nhất lên chi tiết. Điều này loại bỏ sai số do lực tay khác nhau giữa các lần đo, nâng cao đáng kể độ lặp lại của kết quả.
Panme 104-137 sử dụng hệ đo inch, có phù hợp cho nhà máy tại Việt Nam không?
Thiết bị sử dụng hoàn toàn hệ đo inch, phù hợp cho các nhà máy có bản vẽ kỹ thuật theo tiêu chuẩn inch (phổ biến trong ngành ô tô, hàng không, thiết bị Mỹ). Nếu nhà máy sử dụng hệ metric, MAZAKO có thể tư vấn dòng sản phẩm tương đương theo mm.
Panme 104-137 có đi kèm thanh chuẩn thiết lập không và cách hiệu chuẩn tại xưởng ra sao?
Sản phẩm kèm theo 5 thanh chuẩn thiết lập (1, 2, 3, 4, 5 inch) dùng để kiểm tra và thiết lập điểm zero cho từng đe thay thế. Quy trình hiệu chuẩn tại xưởng được thực hiện nhanh chóng bằng thanh chuẩn tương ứng với đe đang sử dụng, đảm bảo độ chính xác trước mỗi ca đo.
