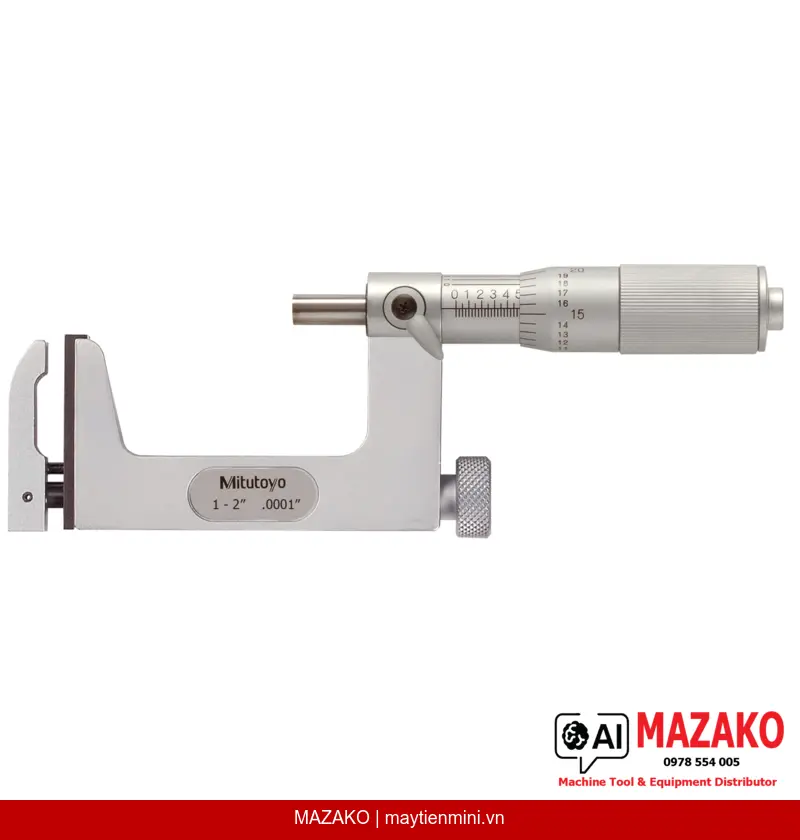

Panme Đo Ngoài Thay Đầu Đo Mitutoyo 117-108 (1-2 inch)
Panme đo ngoài Mitutoyo 117-108 phạm vi 1-2 inch, thay đầu đo linh hoạt, đo độ dày ống, khoảng cách bậc và chiều cao đinh tán. Độ chia 0,0001 inch, đầu đo carbide, lực đo 5-10 N.
Mô tả sản phẩm
Panme đo ngoài thay đầu đo Mitutoyo 117-108 là dòng panme cơ khí chuyên dụng với khả năng thay thế đầu đo (anvil) nhanh chóng, cho phép thực hiện nhiều loại phép đo khác nhau trong cùng một thiết bị: đo độ dày thành ống, khoảng cách từ vai đến cạnh và chiều cao đinh tán. Phạm vi đo 1–2 inch với độ chia 0,0001 inch đáp ứng yêu cầu kiểm tra chất lượng chính xác cao trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt

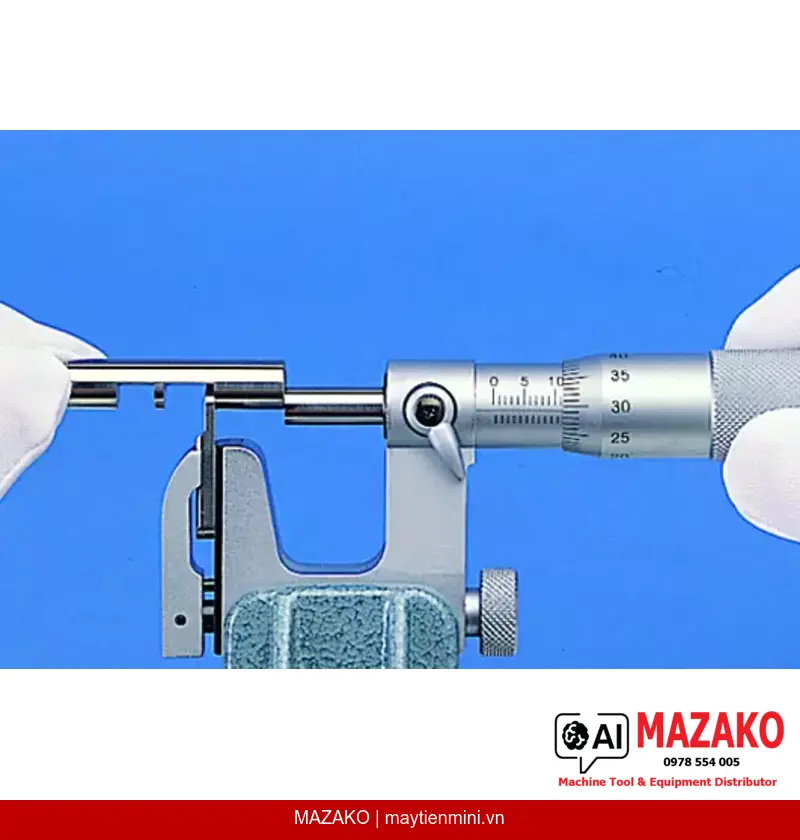

Thiết kế cho phép thay đầu đo (anvil) dễ dàng, tích hợp sẵn đầu đo phẳng 201216 và đầu đo dạng thanh 201379, mở rộng ứng dụng đo đạc đa dạng mà không cần nhiều thiết bị riêng lẻ.
Núm xoay ma sát đảm bảo độ lặp lại
Cơ chế núm xoay (thimble) ma sát kiểm soát lực đo ổn định trong khoảng 5–10 N, đảm bảo kết quả đo có độ lặp lại cao, loại bỏ sai số do thao tác người dùng.
Bề mặt đo chất lượng cao
Đầu đo (spindle) được gắn mũi carbide và gia công mài mịn vi tế (micro-lap finish); đe (anvil) làm từ thép tôi cứng, đảm bảo độ phẳng và độ bền lâu dài trong điều kiện sản xuất.
Độ chính xác kiểm định cao
Sai số cho phép tối đa (MPE) ±0,0002 inch, độ phẳng mặt đo spindle 0,000024 inch, đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt trong các ngành cơ khí chính xác.
Ứng dụng điển hình trong sản xuất công nghiệp
Panme 117-108 được thiết kế để giải quyết các bài toán đo lường mà panme đo ngoài thông thường không thể thực hiện. Việc thay đầu đo nhanh giúp bộ phận QC/QA kiểm tra độ dày thành ống kim loại, xác định khoảng cách từ bậc (shoulder) đến cạnh chi tiết gia công, cũng như đo chiều cao đinh tán trên kết cấu ghép nối — tất cả chỉ với một thiết bị duy nhất.
Thông tin bàn giao và phụ kiện đi kèm
Sản phẩm được cung cấp đầy đủ trong hộp đựng chuyên dụng, bao gồm: cờ lê chỉnh, chuẩn hiệu chỉnh (setting standard), đầu đo phẳng 201216 và đầu đo dạng thanh (rod anvil) 201379. Bộ phụ kiện đầy đủ giúp người dùng có thể hiệu chuẩn và sử dụng thiết bị ngay sau khi nhận hàng.
Tại sao chọn Mitutoyo 117-108 cho dây chuyền QC?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất được công nhận toàn cầu. Dòng panme thay đầu đo 117-108 giảm số lượng thiết bị cần đầu tư, tiết kiệm không gian lưu trữ và rút ngắn thời gian chuyển đổi giữa các phép đo khác nhau trên cùng một trạm kiểm tra.
- Phạm vi đo 1–2 inch, độ chia 0,0001 inch phù hợp kiểm tra chi tiết cơ khí chính xác
- Đầu đo (spindle) carbide micro-lap finish, đe (anvil) thép tôi cứng — bền bỉ lâu dài
- Cơ chế khóa spindle tích hợp, đường kính spindle ø6,35 mm, bước ren 0,5 mm
- Vạch chia (graduation) trên núm xoay và thân thước hoàn thiện chrome mờ, dễ đọc
- Khối lượng nhỏ gọn 320 g, thuận tiện sử dụng tại bàn kiểm hoặc trực tiếp trên dây chuyền
- Bộ đầu đo mở rộng có thể mua thêm để đáp ứng nhiều ứng dụng đo chuyên biệt
Nhận báo giá Panme Mitutoyo 117-108
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0002 inch |
| Biến thiên chiều dài V MPE | 0,00012 inch |
| Độ phẳng mặt đo spindle | 0,000024 inch |
| Độ phẳng mặt đo anvil | 0,00008 inch |
| Bề mặt đo | Đầu đo (spindle) carbide micro-lap finish; đe (anvil) thép tôi cứng |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia (Scale) | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Bộ đầu đo đi kèm | Đầu đo phẳng 201216, đầu đo dạng thanh 201379 |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh, đầu đo phẳng 201216, đầu đo dạng thanh 201379 |
| Khối lượng | 320 g |
Câu hỏi thường gặp
Panme Mitutoyo 117-108 có thể đo được những ứng dụng nào?
Panme 117-108 được thiết kế để đo độ dày thành ống, khoảng cách từ bậc (shoulder) đến cạnh chi tiết và chiều cao đinh tán nhờ khả năng thay đầu đo linh hoạt. Bộ đầu đo đi kèm gồm đầu đo phẳng 201216 và đầu đo dạng thanh 201379, đáp ứng đa dạng yêu cầu kiểm tra trong sản xuất cơ khí.
Độ chính xác của Mitutoyo 117-108 là bao nhiêu?
Thiết bị có sai số cho phép tối đa (MPE) ±0,0002 inch và độ chia (graduation) 0,0001 inch. Độ phẳng mặt đo spindle đạt 0,000024 inch, đảm bảo kết quả đo đáp ứng yêu cầu kiểm tra chất lượng chính xác cao trong môi trường công nghiệp.
Cơ chế núm xoay ma sát (friction thimble) có tác dụng gì?
Cơ chế núm xoay ma sát kiểm soát lực đo tự động trong khoảng 5–10 N, ngăn người dùng vô tình siết quá mức. Điều này đảm bảo độ lặp lại (repeatability) của kết quả đo giữa các lần đo và giữa các người dùng khác nhau, đặc biệt quan trọng trong môi trường QC có nhiều nhân viên cùng sử dụng thiết bị.
Panme 117-108 có cần hiệu chuẩn trước khi sử dụng không?
Có, nên thực hiện hiệu chuẩn trước khi đo để đảm bảo độ chính xác. Thiết bị được cung cấp kèm chuẩn hiệu chỉnh (setting standard) và cờ lê chỉnh trong bộ, cho phép người dùng hiệu chuẩn tại chỗ ngay tại xưởng mà không cần gửi đi dịch vụ ngoài cho thao tác hiệu chỉnh hàng ngày.
Có thể mua thêm đầu đo (anvil) cho Mitutoyo 117-108 không?
Có, dòng panme này hỗ trợ mở rộng với các đầu đo phụ kiện của Mitutoyo. Ngoài bộ đầu đo đi kèm (201216 và 201379), người dùng có thể mua thêm các loại đầu đo chuyên dụng khác phù hợp với ứng dụng cụ thể. Liên hệ MAZAKO để được tư vấn lựa chọn đầu đo phù hợp với yêu cầu đo lường của bạn.
