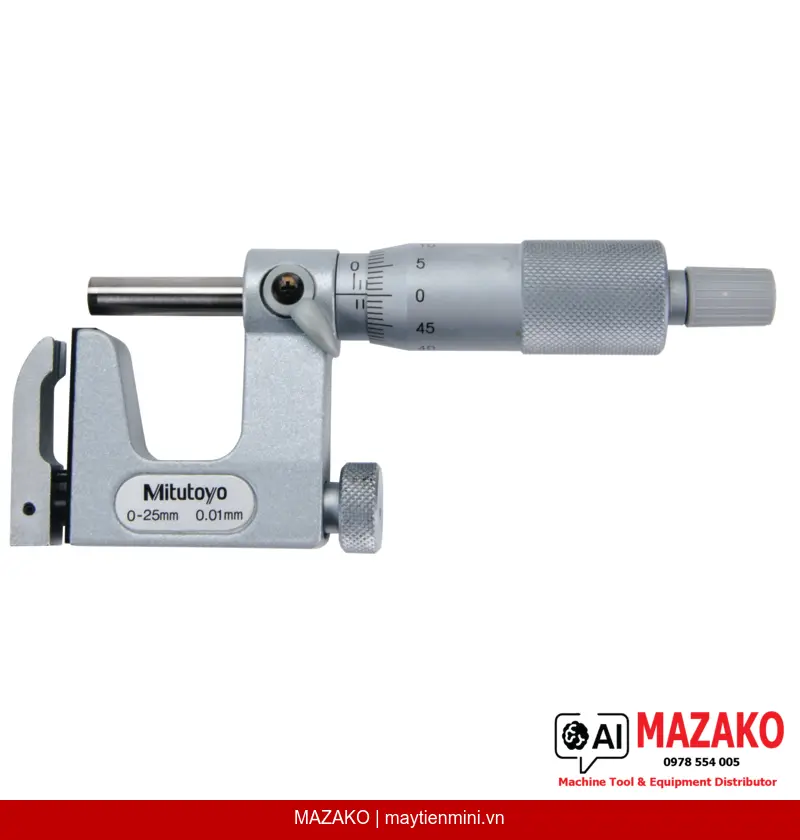

Panme Đo Ngoài Thay Đầu Đo Mitutoyo 117-101 (0-25mm)
Panme cơ khí Mitutoyo 117-101, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo thay thế linh hoạt cho đo thành ống, khoảng cách vai và chiều cao đinh tán.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 117-101 là dòng panme cơ khí kim chỉ có khả năng thay đầu đo (anvil) linh hoạt, cho phép thực hiện nhiều ứng dụng đo lường khác nhau như đo độ dày thành ống, khoảng cách vai-cạnh và chiều cao đinh tán. Phạm vi đo 0-25mm với độ chia 0,01mm, đáp ứng yêu cầu kiểm tra chất lượng trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt

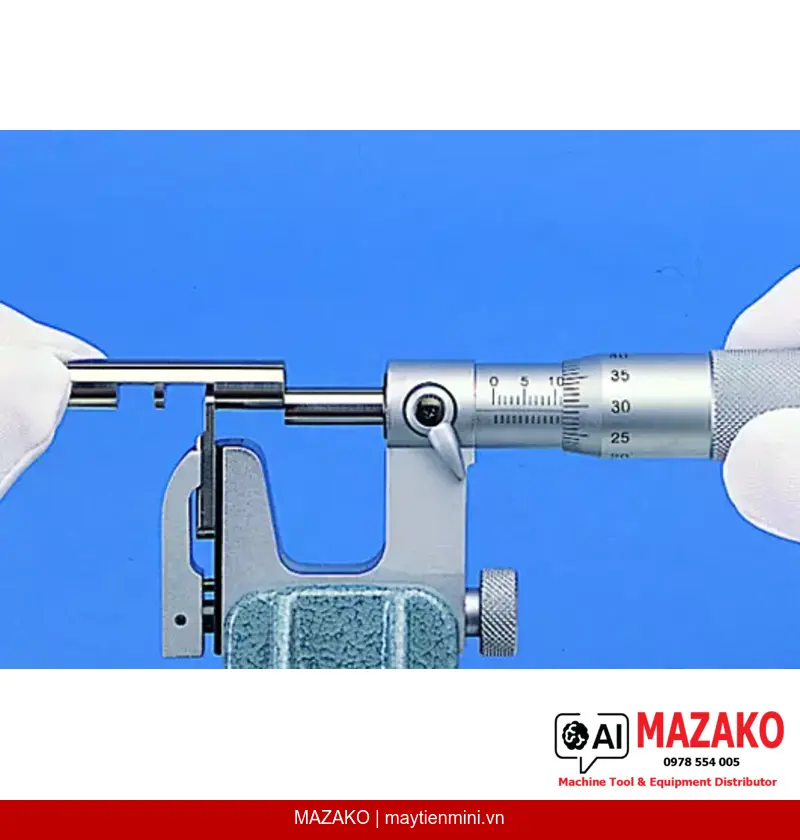

Bộ đầu đo (anvil) có thể thay thế dễ dàng, bao gồm đầu đo phẳng 201216 và đầu đo dạng thanh (rod anvil) 201217, mở rộng ứng dụng đo lường đa dạng trên một thiết bị duy nhất.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5-10 N, đảm bảo độ lặp lại cao và loại bỏ sai số do người vận hành khi đo hàng loạt.
Bề mặt đo chất lượng cao
Đầu đo (spindle) làm từ hợp kim carbide với bề mặt micro-lap, đe (anvil) bằng thép tôi cứng, đảm bảo độ phẳng và độ bền lâu dài trong điều kiện sử dụng liên tục.
Thiết kế núm xoay và thân thước hoàn thiện
Núm xoay (thimble) và ống thước (sleeve) hoàn thiện bề mặt satin chrome, đường kính ø18mm, dễ đọc vạch chia và giảm mỏi mắt trong ca làm việc dài.
Ứng dụng điển hình trong sản xuất công nghiệp
Panme Mitutoyo 117-101 được thiết kế đặc biệt cho các tình huống đo lường mà panme tiêu chuẩn không thể tiếp cận được. Khả năng thay đầu đo giúp thiết bị này phù hợp với kiểm tra độ dày thành ống kim loại, đo khoảng cách từ vai xuống cạnh chi tiết gia công, hoặc kiểm tra chiều cao đinh tán sau lắp ghép. Đây là công cụ thiết yếu cho bộ phận QC/QA trong ngành cơ khí chính xác, ô tô và kết cấu thép.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±4 µm, biến động chiều dài V MPE 3 μm. Độ phẳng bề mặt đo đạt 0,6 μm tại đầu đo spindle và 2 μm tại đầu đo anvil — đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe trong sản xuất hàng loạt. Bước vít trục đo 0,5mm, đường kính trục đo ø6,35mm với khóa trục đo (spindle lock) tiện lợi.
Bộ sản phẩm đầy đủ, sẵn sàng sử dụng ngay
Mỗi sản phẩm Mitutoyo 117-101 được cung cấp kèm hộp đựng, cờ lê điều chỉnh, đầu đo phẳng 201216 và đầu đo dạng thanh 201217 — đầy đủ để triển khai ngay vào dây chuyền kiểm tra mà không cần mua thêm phụ kiện.
- Panme cơ khí kim chỉ, không cần pin, không bị ảnh hưởng bởi môi trường điện từ
- Phạm vi đo 0-25mm, độ chia 0,01mm, sai số MPE ±4 µm
- Đầu đo carbide tipped micro-lap, đe thép tôi — bền theo thời gian
- Cơ cấu ratchet stop kiểm soát lực đo 5-10 N, đảm bảo độ lặp lại
- Thay đầu đo nhanh, mở rộng ứng dụng đo thành ống, khoảng cách vai, chiều cao đinh tán
- Khóa trục đo (spindle lock) tiện lợi khi cố định kết quả đo
- Trọng lượng 255g, cân bằng tốt khi cầm tay sử dụng liên tục
Tư vấn và báo giá Panme Mitutoyo 117-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Biến động chiều dài V MPE | 3 μm |
| Độ phẳng bề mặt đo | 0,6 μm (spindle), 2 μm (anvil) |
| Bề mặt đo | Spindle carbide-tipped micro-lap finish, đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước vít 0,5 mm |
| Núm xoay và ống thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Bộ đầu đo kèm theo | Đầu đo phẳng 201216, đầu đo dạng thanh 201217 |
| Phụ kiện đi kèm | Hộp đựng, cờ lê điều chỉnh, đầu đo phẳng 201216, đầu đo dạng thanh 201217 |
| Khối lượng | 255 g |
Câu hỏi thường gặp
Panme Mitutoyo 117-101 có thể đo được những ứng dụng nào?
Mitutoyo 117-101 được thiết kế để đo độ dày thành ống, khoảng cách từ vai xuống cạnh chi tiết gia công và chiều cao đinh tán. Nhờ hệ thống đầu đo (anvil) thay thế linh hoạt, một thiết bị có thể đảm nhiệm nhiều ứng dụng mà panme tiêu chuẩn không thể tiếp cận được.
Bộ đầu đo nào được cung cấp kèm theo sản phẩm 117-101?
Sản phẩm được giao kèm đầu đo phẳng (flat anvil) mã 201216 và đầu đo dạng thanh (rod anvil) mã 201217, cùng với hộp đựng và cờ lê điều chỉnh. Người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện.
Cơ cấu ratchet stop trên Mitutoyo 117-101 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5-10 N mỗi lần đo, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nhất quán. Điều này loại bỏ sai số do người vận hành và đảm bảo độ lặp lại cao khi đo hàng loạt trong sản xuất.
Độ chính xác của Panme 117-101 đáp ứng được tiêu chuẩn kiểm tra nào?
Panme Mitutoyo 117-101 có sai số cho phép tối đa (MPE) ±4 µm và biến động chiều dài V MPE 3 μm. Độ phẳng bề mặt đo đạt 0,6 μm tại spindle và 2 μm tại anvil, đáp ứng tiêu chuẩn kiểm tra chất lượng trong ngành cơ khí chính xác, ô tô và kết cấu thép.
Làm thế nào để đặt hàng và kiểm tra giá Panme Mitutoyo 117-101 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh hỗ trợ để được báo giá chính xác, tư vấn ứng dụng và xác nhận hàng tồn kho. MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm chứng từ xuất xứ đầy đủ.
