Panme cơ Mitutoyo

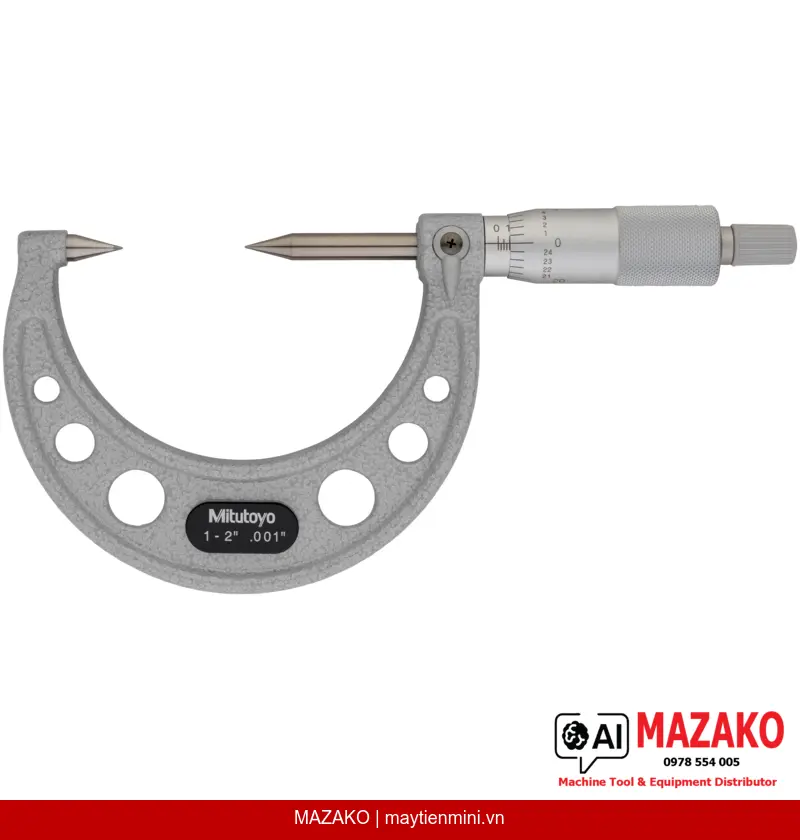

Panme Đo Ngoài Mũi Nhọn Đầu Carbide Mitutoyo 112-238 (1–2 inch)
Panme đo ngoài cơ khí Mitutoyo 112-238, phạm vi đo 1–2 inch, độ chia 0,001 inch, đầu đo mũi nhọn carbide góc 30°, đo được rãnh, lỗ khoan và các chi tiết cong hẹp.
Mô tả sản phẩm
Panme đo ngoài mũi nhọn Mitutoyo 112-238 là dòng panme cơ khí chuyên dụng với đầu đo và đe dạng mũi nhọn carbide, cho phép đo chính xác các vị trí hẹp, rãnh cong và độ dày lõi mũi khoan — những vị trí mà panme đo ngoài thông thường không tiếp cận được. Phạm vi đo 1–2 inch, độ chia 0,001 inch, được sản xuất theo tiêu chuẩn chất lượng Mitutoyo Nhật Bản.
Đầu đo mũi nhọn carbide 30°
Đầu đo và đe dạng mũi nhọn với bán kính tiếp xúc 0,3 mm, góc 30°, vật liệu carbide cứng — đo chính xác trong rãnh hẹp, biên dạng cong và độ dày lõi mũi khoan.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 3–8 N, đảm bảo kết quả đo lặp lại nhất quán giữa các lần đo và giữa nhiều người đo.
Trục đo khóa spindle và hoàn thiện satin chrome
Trục đo ø6,35 mm với cơ cấu khóa spindle tiện lợi, bước ren 0,5 mm. Núm xoay và thân thước hoàn thiện satin chrome ø18 mm, chống lóa, dễ đọc số.
Bộ chuẩn kèm theo — sẵn sàng sử dụng
Sản phẩm đi kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh (setting standard), đảm bảo thiết bị được chuẩn trước khi đưa vào sử dụng tại xưởng sản xuất.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme 112-238 đặc biệt phù hợp cho bộ phận QC/QA và kỹ thuật trong các ngành gia công cơ khí chính xác, chế tạo dụng cụ cắt, khuôn mẫu và kiểm tra chi tiết có hình học phức tạp. Thiết kế đầu mũi nhọn giải quyết bài toán đo tại các vị trí mà thước cặp hay panme thông thường không thể tiếp cận chính xác.
Độ chính xác và truy xuất nguồn gốc Mitutoyo
Sai số cho phép tối đa (MPE) ±0,00015 inch, đáp ứng yêu cầu kiểm tra chính xác cao trong môi trường sản xuất công nghiệp. Thương hiệu Mitutoyo Nhật Bản với hệ thống kiểm soát chất lượng được công nhận toàn cầu, đảm bảo truy xuất nguồn gốc đo lường theo tiêu chuẩn quốc tế.
Thông số nổi bật
Phạm vi đo 1–2 inch | Độ chia 0,001 inch | MPE ±0,00015 inch | Đầu đo carbide mũi nhọn góc 30° | Lực đo 3–8 N | Khối lượng 305 g.
- Đo độ dày lõi mũi khoan và chi tiết rãnh hẹp chính xác
- Đầu đo carbide bền, chống mòn trong môi trường gia công liên tục
- Cơ cấu ratchet stop đảm bảo độ lặp lại cao giữa các người đo
- Khóa spindle cố định kết quả đo trong quá trình ghi chép
- Bộ chuẩn đi kèm, sẵn sàng hiệu chuẩn tại chỗ
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn và báo giá Panme Mitutoyo 112-238
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Đầu đo và đe carbide hoặc thép tôi dạng mũi nhọn, bán kính tiếp xúc 0,3 mm |
| Góc đầu mũi nhọn | 30° |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-238 dùng để đo loại chi tiết nào?
Thiết bị chuyên đo các vị trí hẹp, rãnh cong, biên dạng lõm và độ dày lõi mũi khoan — những vị trí mà panme đo ngoài thông thường không tiếp cận được do đầu đo phẳng. Đầu đo mũi nhọn góc 30° với bán kính tiếp xúc 0,3 mm giúp định vị chính xác trên bề mặt cong hoặc trong rãnh hẹp.
Vì sao đầu đo carbide quan trọng trong môi trường sản xuất công nghiệp?
Carbide (hợp kim cứng) có độ cứng và khả năng chống mài mòn vượt trội so với thép thông thường, đảm bảo đầu đo duy trì hình dạng mũi nhọn chính xác qua nhiều chu kỳ đo lặp lại. Điều này giúp duy trì độ chính xác lâu dài và giảm tần suất thay thế trong môi trường sản xuất liên tục.
Cơ cấu ratchet stop có tác dụng gì đối với kết quả đo?
Ratchet stop kiểm soát lực đo trong khoảng 3–8 N, ngăn người đo siết quá mạnh hoặc quá nhẹ lên chi tiết. Nhờ đó, kết quả đo nhất quán giữa các lần đo và giữa nhiều người đo khác nhau, đây là yếu tố quan trọng để đảm bảo độ lặp lại trong hệ thống kiểm soát chất lượng.
Panme 112-238 có cần hiệu chuẩn trước khi sử dụng không?
Có, thiết bị đi kèm chuẩn hiệu chỉnh (setting standard) và cờ lê để thực hiện hiệu chỉnh zero tại điểm đo. Nên hiệu chuẩn định kỳ theo quy trình kiểm soát thiết bị đo của đơn vị, đặc biệt sau khi va chạm hoặc theo lịch hiệu chuẩn nội bộ/bên ngoài.
MAZAKO có cung cấp dịch vụ hỗ trợ kỹ thuật và hiệu chuẩn cho thiết bị Mitutoyo không?
MAZAKO cung cấp tư vấn kỹ thuật chuyên sâu cho thiết bị đo lường Mitutoyo, hỗ trợ lựa chọn đúng model theo yêu cầu ứng dụng thực tế. Liên hệ trực tiếp để được tư vấn về dịch vụ hiệu chuẩn, bảo hành và hỗ trợ sau bán hàng phù hợp với quy trình kiểm soát chất lượng của nhà máy bạn.
