Panme Đo Ngoài Mũi Nhọn Carbide Mitutoyo 112-168 (75-100mm)
Panme đo ngoài mũi nhọn Mitutoyo 112-168, phạm vi đo 75-100mm, độ chia 0,01mm, đầu đo carbide góc 15°, đo được bề mặt cong, rãnh hẹp, lỗ khoan. Có ratchet stop đảm bảo độ lặp lại.
Mô tả sản phẩm

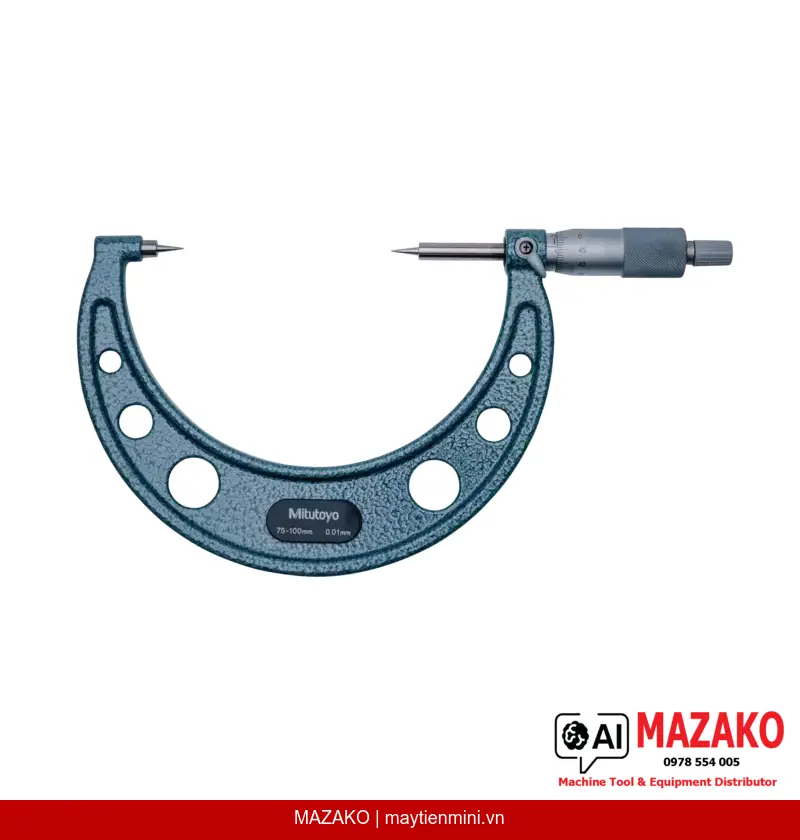

Panme đo ngoài mũi nhọn Mitutoyo 112-168 là dòng panme cơ khí chuyên dụng với đầu đo và đe dạng mũi nhọn carbide, cho phép đo chính xác các chi tiết có biên dạng cong, rãnh hẹp hoặc bề dày lõi mũi khoan — những vị trí mà panme thông thường không tiếp cận được.
Đầu đo mũi nhọn Carbide
Đầu đo và đe làm từ hợp kim carbide cứng, góc mũi 15°, bán kính điểm đo 0,3mm — đảm bảo tiếp xúc chính xác trên các bề mặt cong, rãnh và khe hẹp.
Ratchet Stop kiểm soát lực đo
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 3–8 N, loại bỏ sai số do người dùng siết quá tay, đảm bảo độ lặp lại cao trong môi trường sản xuất.
Phạm vi đo 75–100 mm
Phù hợp kiểm tra các chi tiết gia công cơ khí cỡ trung, độ chia 0,01mm với sai số cho phép ±4 µm theo tiêu chuẩn Mitutoyo.
Thiết kế cơ khí bền vững
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18mm, khóa trục đo tích hợp — thuận tiện thao tác trong điều kiện xưởng sản xuất.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme 112-168 được thiết kế đặc biệt cho các bộ phận QC/QA và kỹ thuật cần đo bề dày lõi mũi khoan (drill-bit web thickness), chiều sâu rãnh hẹp, hoặc khoảng cách giữa hai bề mặt cong không song song. Đây là công cụ không thể thiếu trong kiểm soát chất lượng dụng cụ cắt gọt và chi tiết gia công chính xác.
Độ tin cậy thương hiệu Mitutoyo
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, các sản phẩm panme của hãng tuân thủ tiêu chuẩn JIS và ISO về metrologie. Model 112-168 được xuất xưởng kèm chuẩn hiệu chỉnh (setting standard), đảm bảo thiết bị đã được kiểm định trước khi đưa vào sử dụng.
Bộ phụ kiện đi kèm đầy đủ

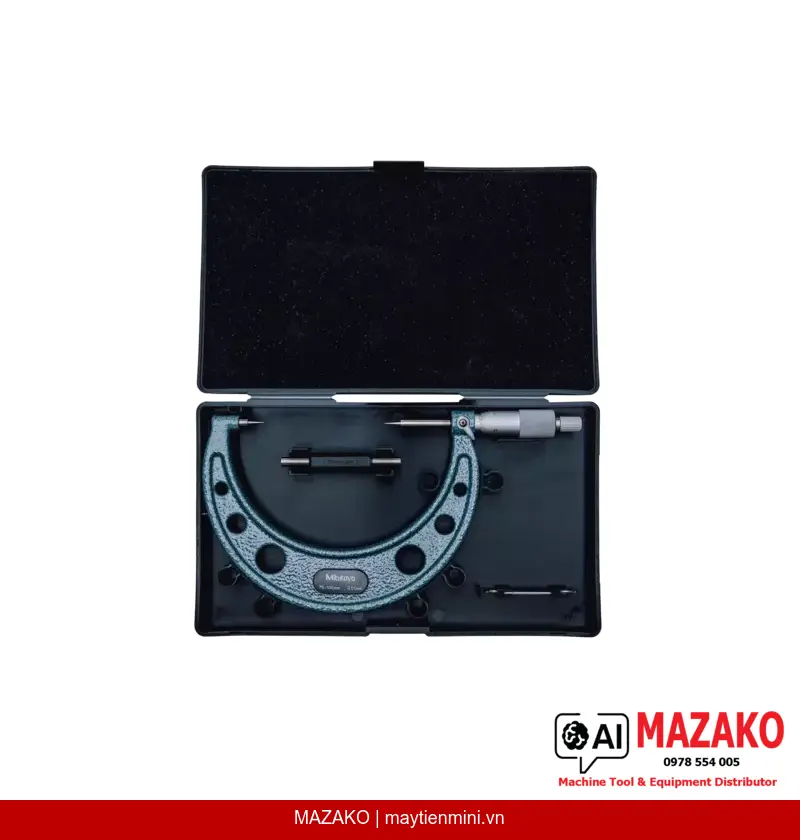

Sản phẩm được giao kèm hộp bảo quản, cờ lê chuyên dụng và chuẩn hiệu chỉnh (setting standard) — sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện.
- Đầu đo carbide mũi nhọn góc 15°, bán kính 0,3mm — đo được rãnh hẹp và bề mặt cong
- Phạm vi đo 75–100mm, độ chia 0,01mm, sai số MPE ±4 µm
- Ratchet stop đảm bảo lực đo ổn định 3–8 N, tăng độ lặp lại
- Khóa trục đo tích hợp, bước ren trục 0,5mm, đường kính trục 6,35mm
- Hoàn thiện satin chrome chống chói, dễ đọc số liệu
- Xuất xưởng kèm hộp, cờ lê và chuẩn hiệu chỉnh
Tư vấn & Báo giá Mitutoyo 112-168
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±4 µm |
| Mặt đo | Đầu đo và đe carbide mũi nhọn hoặc thép tôi cứng, bán kính điểm đo 0,3 mm |
| Góc mũi | 15° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3 – 8 N |
| Phụ kiện đi kèm | Hộp bảo quản, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 500 g |
Câu hỏi thường gặp
Panme mũi nhọn Mitutoyo 112-168 khác gì so với panme thông thường?
Model 112-168 có đầu đo và đe dạng mũi nhọn với góc 15° và bán kính điểm đo 0,3mm, thay vì mặt phẳng như panme tiêu chuẩn. Thiết kế này cho phép đo vào các vị trí hẹp như rãnh, bề mặt cong hoặc bề dày lõi mũi khoan — những vị trí panme thông thường không tiếp cận được.
Đầu đo carbide có ưu điểm gì so với thép thông thường?
Đầu đo bằng hợp kim carbide có độ cứng cao hơn nhiều so với thép tôi thông thường, giúp chống mài mòn hiệu quả trong môi trường đo lặp đi lặp lại liên tục. Tuổi thọ đầu đo carbide dài hơn đáng kể, giảm chi phí bảo trì và duy trì độ chính xác lâu dài.
Ratchet stop trên panme 112-168 hoạt động như thế nào?
Ratchet stop là cơ cấu cơ khí giới hạn lực tác động lên trục đo, đảm bảo lực đo luôn nằm trong khoảng 3–8 N bất kể người dùng xoay mạnh hay nhẹ. Điều này loại bỏ sai số do lực đo không đồng đều, tăng độ lặp lại khi nhiều người dùng cùng thực hiện phép đo trên một chi tiết.
Panme 112-168 có cần hiệu chuẩn trước khi sử dụng không?
Sản phẩm được xuất xưởng kèm theo chuẩn hiệu chỉnh (setting standard) và đã qua kiểm định tại nhà máy Mitutoyo. Trước lần sử dụng đầu tiên, người dùng nên kiểm tra lại điểm zero bằng chuẩn đi kèm. Để đảm bảo truy xuất nguồn gốc đo lường trong hệ thống QMS, nên hiệu chuẩn định kỳ theo quy trình nội bộ của đơn vị.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 112-168 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam. Chúng tôi cung cấp hàng kèm chứng chỉ xuất xưởng, hỗ trợ tư vấn kỹ thuật và kết nối dịch vụ hiệu chuẩn. Liên hệ trực tiếp để được tư vấn về chính sách bảo hành và dịch vụ hậu mãi phù hợp với yêu cầu của nhà máy bạn.
