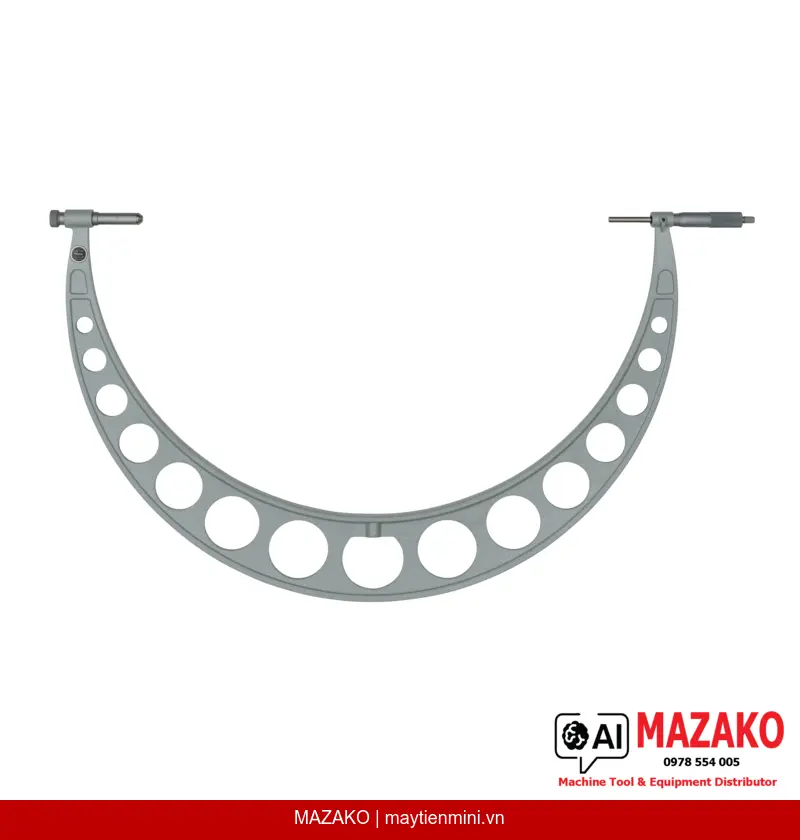

Panme Đo Ngoài Mitutoyo 105-104 Kèm Ống Nối Mở Rộng Phạm Vi Đo 600-700mm
Panme đo ngoài Mitutoyo 105-104 phạm vi 600–700mm, độ chia 0,01mm, đầu đo carbide, kèm ống nối mở rộng 50mm và chuẩn hiệu chỉnh. Phù hợp đo chi tiết lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 105-104 là dòng panme cơ khí chuyên dụng cho phạm vi đo lớn 600–700mm, được trang bị ống nối mở rộng (extension collar) 50mm giúp linh hoạt mở rộng tầm đo. Kết cấu thân ống nhẹ nhưng vững chắc, thích hợp cho các ứng dụng đo kiểm chi tiết kích thước lớn trong môi trường sản xuất công nghiệp B2B.
Kết cấu thân ống bền nhẹ
Thiết kế dạng ống giúp giảm trọng lượng tổng thể trong khi vẫn đảm bảo độ cứng vững, lý tưởng cho panme kích thước lớn yêu cầu thao tác dài hơn.
Hành trình đầu đo 50mm mở rộng
Hành trình trục đo 50mm mang lại phạm vi đo rộng hơn so với dòng trục đo tiêu chuẩn, giảm số lần đổi dụng cụ trong quá trình kiểm tra.
Ống nối mở rộng phạm vi đo
Extension collar 50mm cho phép mở rộng phạm vi đo linh hoạt hơn nữa, phù hợp với nhiều kích thước chi tiết khác nhau trong cùng một dụng cụ.

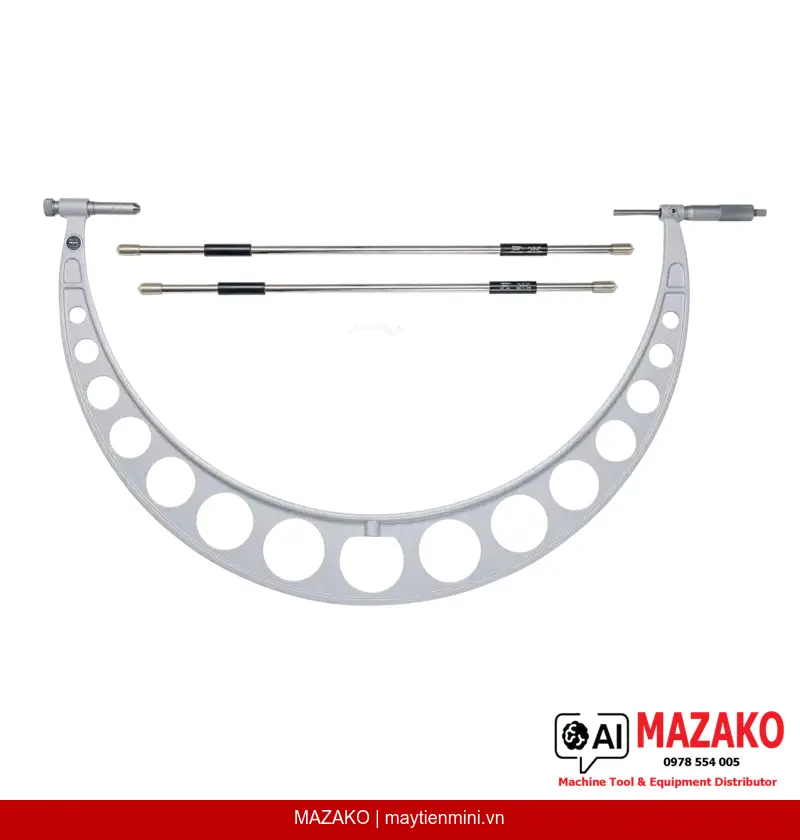

Bộ chuẩn hiệu chỉnh toàn dải đo
Đi kèm 2 chuẩn hiệu chỉnh (setting standard) bao phủ toàn bộ phạm vi đo, đảm bảo độ chính xác nhất quán trong suốt quá trình sử dụng.
Ứng dụng thực tế trong sản xuất công nghiệp
Panme đo ngoài Mitutoyo 105-104 được thiết kế cho bộ phận QC/QA và kỹ thuật tại các nhà máy gia công cơ khí, chế tạo máy, đóng tàu và các ngành công nghiệp nặng có nhu cầu đo kiểm chi tiết có đường kính hoặc chiều dài lớn từ 600mm trở lên. Sai số cho phép ±16µm và biến thiên chiều dài 9µm đảm bảo độ tin cậy trong kiểm tra chất lượng nghiêm ngặt.
Đầu đo carbide và hoàn thiện bề mặt chất lượng cao
Mặt đo được gắn mũi carbide và gia công micro-lap finish giúp tăng tuổi thọ đầu đo, hạn chế mài mòn và duy trì độ chính xác theo thời gian ngay cả khi sử dụng cường độ cao trong sản xuất. Núm xoay và thân thước được hoàn thiện satin chrome chống chói, thuận tiện đọc kết quả.
Điểm nổi bật kỹ thuật
Panme đo ngoài Mitutoyo 105-104 tích hợp ống nối 50mm, chuẩn hiệu chỉnh đi kèm và lực đo kiểm soát 5–10N, cho phép kỹ thuật viên thực hiện phép đo chính xác và lặp lại trên các chi tiết kích thước lớn mà không cần thêm dụng cụ bổ sung.
- Phạm vi đo 600–700mm, độ chia 0,01mm
- Sai số cho phép MPE: ±16µm; biến thiên chiều dài: 9µm
- Đầu đo carbide, gia công micro-lap finish
- Hành trình trục đo 50mm, đường kính trục ø8mm, bước ren 0,5mm
- Khóa trục đo tích hợp, núm xoay ø21mm hoàn thiện satin chrome
- Ống nối mở rộng 50mm, 2 chuẩn hiệu chỉnh, chìa khóa đi kèm
- Xuất xứ Mitutoyo — thương hiệu đo lường chính xác hàng đầu Nhật Bản
Yêu cầu báo giá Panme Đo Ngoài Mitutoyo 105-104
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | OMS1-700 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đơn vị | Metric |
| Phạm vi đo | 600–700 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép E MPE | ±16 µm |
| Biến thiên chiều dài V MPE | 9 µm |
| Trục đo (Spindle) | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Núm xoay (Thimble) và thân thước | Hoàn thiện satin chrome, ø21 mm |
| Mặt đo | Carbide, gia công micro-lap finish |
| Lực đo | 5–10 N |
| Ống nối mở rộng (Extension collar) | 50 mm |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, chuẩn hiệu chỉnh (2 chiếc), ống nối 50mm |
| Khối lượng | 6,35 kg |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 105-104 có phạm vi đo bao nhiêu và độ chính xác như thế nào?
Panme Mitutoyo 105-104 có phạm vi đo 600–700mm với độ chia 0,01mm. Sai số cho phép MPE là ±16µm và biến thiên chiều dài V MPE là 9µm, đáp ứng yêu cầu kiểm tra chất lượng chi tiết kích thước lớn trong sản xuất công nghiệp.
Ống nối mở rộng (extension collar) đi kèm có tác dụng gì?
Ống nối mở rộng 50mm cho phép tăng thêm phạm vi đo của panme, giúp đo được các chi tiết có kích thước vượt ngoài dải đo tiêu chuẩn của thân panme. Đây là tính năng quan trọng khi làm việc với chi tiết lớn có kích thước biến thiên rộng.
Panme 105-104 được hiệu chỉnh như thế nào và đi kèm những phụ kiện gì?
Panme Mitutoyo 105-104 đi kèm 2 chuẩn hiệu chỉnh (setting standard) bao phủ toàn bộ phạm vi đo 600–700mm, chìa khóa siết, ống nối mở rộng 50mm và hộp đựng. Người dùng có thể tự hiệu chỉnh tại xưởng mà không cần thêm dụng cụ bổ sung.
Đầu đo carbide trên panme Mitutoyo 105-104 có ưu điểm gì so với đầu đo thép thường?
Đầu đo bằng carbide có độ cứng vượt trội so với thép thường, giúp chống mài mòn hiệu quả hơn trong quá trình sử dụng cường độ cao. Kết hợp với gia công micro-lap finish, mặt đo đạt độ phẳng và độ bóng cao, duy trì độ chính xác ổn định trong thời gian dài.
Panme đo ngoài Mitutoyo 105-104 phù hợp với ngành công nghiệp nào?
Dòng panme này phù hợp với các ngành gia công cơ khí chính xác, chế tạo máy, đóng tàu và công nghiệp nặng có nhu cầu đo kiểm chi tiết có kích thước lớn từ 600mm trở lên. Kết cấu thân ống nhẹ giúp giảm mỏi tay khi thao tác với dụng cụ nặng 6,35kg trong ca làm việc dài.
