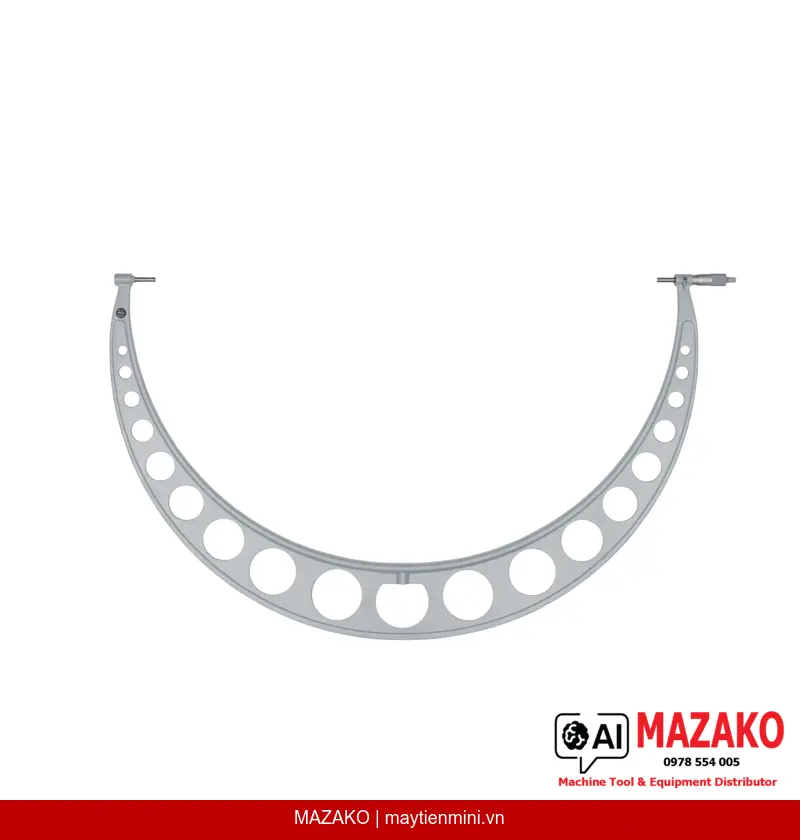

Panme Đo Ngoài Mitutoyo 103-171 – Phạm Vi 850-875mm
Panme đo ngoài Mitutoyo 103-171, phạm vi 850–875mm, độ chính xác ±9µm, thiết kế nhẹ khung sơn tĩnh điện, tích hợp Ratchet Stop đảm bảo lực đo ổn định 10–15N.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-171 thuộc dòng Economy Design, được thiết kế tối ưu cho môi trường xưởng sản xuất với khung nhẹ phủ sơn tĩnh điện bền bỉ. Phù hợp cho các ứng dụng kiểm tra kích thước chi tiết cỡ lớn trong phạm vi 850–875mm với độ chính xác đạt tiêu chuẩn EN ISO 3611 Class 2.
Thiết Kế Xưởng Nhẹ
Khung sơn tĩnh điện bền đẹp, trọng lượng được tối ưu cho thao tác đo chi tiết lớn tại xưởng sản xuất.
Ratchet Stop Tích Hợp
Cơ cấu Ratchet Stop đảm bảo lực đo hằng định trong khoảng 10–15N, loại bỏ sai số do lực tay người đo.
Bề Mặt Đo Carbide
Đầu đo và đe được mài mịn micro-lap, bề mặt carbide chịu mài mòn cao, duy trì độ chính xác lâu dài.
Tiêu Chuẩn EN ISO 3611
Đạt Class 2 theo EN ISO 3611, sai số cho phép MPE ±9µm, phù hợp kiểm tra chất lượng trong sản xuất công nghiệp.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ngoài 103-171 được sử dụng để kiểm tra kích thước các chi tiết cơ khí cỡ lớn như trục, bạc, thân máy trong ngành chế tạo máy, gia công cơ khí chính xác và kiểm soát chất lượng sản xuất. Phạm vi đo 850–875mm đáp ứng nhu cầu đo các chi tiết kích thước lớn mà các panme thông thường không đáp ứng được.
Độ Tin Cậy Về Kỹ Thuật
Trục đo ø6,35mm (với phạm vi ≤300mm) hoặc ø8mm (>300mm), bước ren 0,5mm cho phép đọc giá trị nhanh và chính xác. Núm xoay và thân thước hoàn thiện satin chrome mờ giảm phản quang, thuận lợi trong điều kiện ánh sáng xưởng. Kèm hộp đựng, chìa khóa và thước chuẩn cài đặt (setting standard).
Bộ Giao Hàng Đầy Đủ
Sản phẩm được giao kèm hộp bảo quản chuyên dụng, chìa khóa điều chỉnh và thước chuẩn (setting standard) để cài đặt điểm 0 — sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 850–875mm, phù hợp chi tiết cơ khí kích thước lớn
- Độ chính xác MPE ±9µm, biến thiên chiều dài V MPE 10µm
- Ratchet Stop đảm bảo lực đo hằng định 10–15N
- Bề mặt đo carbide mài mịn micro-lap, chống mài mòn cao
- Núm xoay và thân thước hoàn thiện satin chrome, ø21mm
- Đạt tiêu chuẩn EN ISO 3611 Class 2
- Giao hàng kèm hộp, chìa khóa và thước chuẩn cài đặt
Tư Vấn & Báo Giá Panme Đo Ngoài Mitutoyo 103-171
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 103-171 |
| Model | OM-875 |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 850–875 mm |
| Sai số cho phép MPE | ±9 µm |
| Biến thiên chiều dài V MPE | 10 µm |
| Tiêu chuẩn | EN ISO 3611 Class 2 |
| Bề mặt đo | Carbide, mài mịn micro-lap |
| Trục đo | Có khóa trục; ø6,35 mm (≤300 mm), ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–15 N |
| Khối lượng | 7565 g |
| Bộ giao hàng | Hộp đựng, chìa khóa, thước chuẩn cài đặt (setting standard) |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 103-171 có phạm vi đo bao nhiêu?
Panme 103-171 có phạm vi đo từ 850 đến 875mm, phù hợp để kiểm tra các chi tiết cơ khí kích thước lớn như trục, bạc hoặc thân máy trong gia công cơ khí chính xác.
Độ chính xác của panme Mitutoyo 103-171 là bao nhiêu?
Sai số cho phép MPE của panme 103-171 là ±9µm, biến thiên chiều dài V MPE là 10µm, đạt tiêu chuẩn EN ISO 3611 Class 2. Đây là mức độ chính xác phù hợp cho kiểm soát chất lượng trong sản xuất công nghiệp.
Ratchet Stop trên panme 103-171 có tác dụng gì?
Ratchet Stop là cơ cấu giới hạn lực đo, đảm bảo lực tác động lên bề mặt chi tiết luôn ổn định trong khoảng 10–15N. Điều này loại bỏ sai số do lực tay người đo khác nhau, giúp kết quả đo có độ lặp lại cao.
Panme Mitutoyo 103-171 được giao hàng kèm những gì?
Sản phẩm được giao kèm hộp bảo quản chuyên dụng, chìa khóa điều chỉnh và thước chuẩn cài đặt (setting standard) để căn chỉnh điểm 0 trước khi sử dụng, đảm bảo độ chính xác từ lần đo đầu tiên.
Bề mặt đo của panme 103-171 được làm từ vật liệu gì?
Đầu đo và đe của panme 103-171 được chế tạo từ carbide với bề mặt mài mịn micro-lap. Carbide có độ cứng và khả năng chống mài mòn cao, giúp duy trì độ chính xác của bề mặt đo trong thời gian dài ngay cả khi sử dụng thường xuyên.
