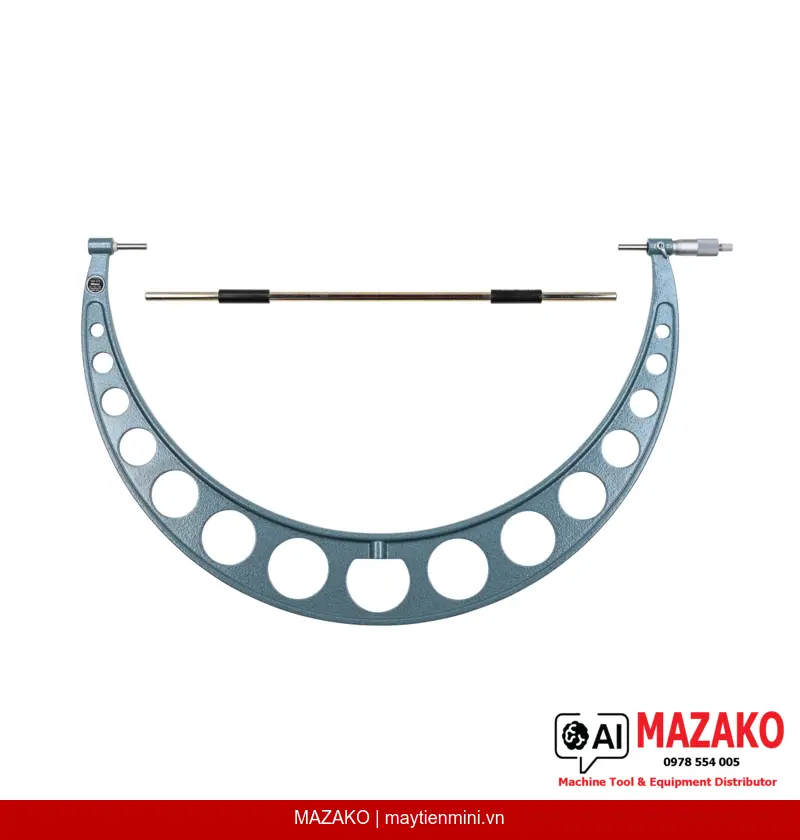

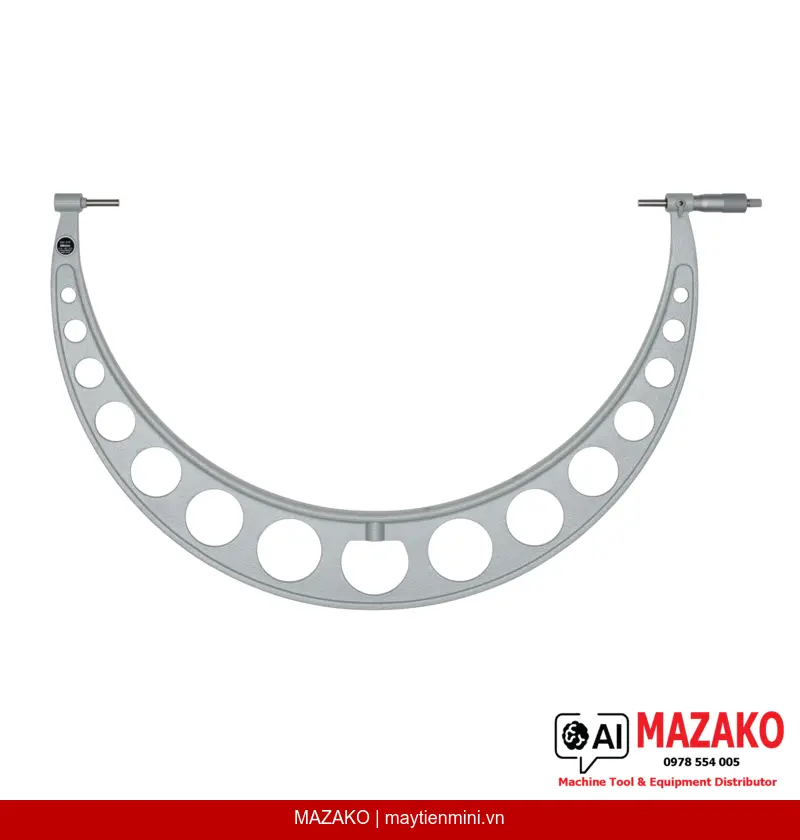

Panme Đo Ngoài Mitutoyo 103-159 Phạm Vi 550–575 mm
Panme đo ngoài Mitutoyo 103-159 thiết kế xưởng nhẹ, khung sơn tĩnh điện, phạm vi đo 550–575 mm, độ chính xác ±9 µm, trang bị Ratchet Stop đảm bảo lực đo ổn định.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-159 (Model OM-575) là lựa chọn chuyên nghiệp cho môi trường xưởng sản xuất yêu cầu đo kích thước ngoài trong phạm vi 550–575 mm với độ chính xác cao. Khung sản phẩm được làm nhẹ, hoàn thiện bằng sơn tĩnh điện bền bỉ, thích hợp sử dụng thường xuyên trong điều kiện sản xuất công nghiệp.
Thiết Kế Xưởng Tối Ưu
Khung nhẹ với lớp sơn tĩnh điện bền bỉ, giảm mỏi tay khi sử dụng liên tục trong môi trường xưởng sản xuất.
Lực Đo Ổn Định
Trang bị cơ cấu Ratchet Stop giúp duy trì lực đo ổn định từ 10–15 N, loại bỏ sai số do lực tay người đo.
Đầu Đo Carbide Bền
Mặt đo được gắn mũi carbide và gia công micro-lap finish, đảm bảo độ bền và độ chính xác bề mặt tiếp xúc lâu dài.
Độ Chính Xác Đạt Chuẩn EN ISO 3611
Sai số cho phép tối đa ±9 µm, biến thiên theo chiều dài V MPE 7 µm, đạt chuẩn Class 2 theo EN ISO 3611.
Thông Tin Sản Phẩm Panme Đo Ngoài Mitutoyo 103-159
Mitutoyo 103-159 thuộc dòng panme đo ngoài thiết kế tiết kiệm (Economy Design), hướng đến các ứng dụng kiểm tra kích thước ngoài trong sản xuất cơ khí, chế tạo máy, và QC xưởng. Trục đo (spindle) có đường kính ø8 mm với bước ren 0,5 mm, trang bị khóa trục đo, vạch chia trên núm xoay và thân thước hoàn thiện satin chrome đường kính ø21 mm, dễ đọc trong điều kiện ánh sáng xưởng.
Sản phẩm được giao kèm hộp đựng, chìa khóa hiệu chỉnh và chuẩn hiệu chỉnh (setting standard) — đảm bảo người dùng có thể hiệu chuẩn và kiểm tra ngay tại xưởng mà không cần thiết bị phụ trợ thêm.
Phù Hợp Cho Ứng Dụng Nào?
Panme đo ngoài Mitutoyo 103-159 phù hợp cho bộ phận QC/QA kiểm tra chi tiết cơ khí lớn, bộ phận kỹ thuật cần đo ngoại vi trục, ống, hoặc phôi có kích thước trong khoảng 550–575 mm với yêu cầu độ chính xác cấp độ chuẩn xưởng.
- Phạm vi đo 550–575 mm, phù hợp chi tiết cơ khí cỡ lớn
- Sai số cho phép E MPE: ±9 µm — đạt Class 2 EN ISO 3611
- Ratchet Stop kiểm soát lực đo, tăng độ lặp lại khi đo nhiều lần
- Mặt đo carbide micro-lap finish — bền, ít mòn theo thời gian
- Trục đo có khóa, spindle pitch 0,5 mm — thao tác chính xác
- Giao hàng kèm hộp, chìa khóa và chuẩn hiệu chỉnh tiêu chuẩn
- Khối lượng 4500 g — cân bằng tốt cho panme cỡ lớn
Tư Vấn & Báo Giá Panme Đo Ngoài Mitutoyo 103-159
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 103-159 |
| Model | OM-575 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 550–575 mm |
| Sai số cho phép E MPE | ±9 µm |
| Biến thiên theo chiều dài V MPE | 7 µm |
| Cấp chính xác EN ISO 3611 | Class 2 |
| Mặt đo | Carbide-tipped, micro-lap finish |
| Trục đo (Spindle) | Có khóa trục, ø8 mm (>300 mm), bước ren 0,5 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–15 N |
| Kèm theo khi giao hàng | Hộp đựng, chìa khóa, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 4500 g |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 103-159 có phạm vi đo bao nhiêu?
Mitutoyo 103-159 (Model OM-575) có phạm vi đo từ 550 đến 575 mm. Đây là dòng panme đo ngoài cơ khí dành cho các chi tiết cơ khí cỡ lớn trong môi trường sản xuất công nghiệp.
Độ chính xác của Mitutoyo 103-159 là bao nhiêu?
Sai số cho phép tối đa (E MPE) là ±9 µm, biến thiên theo chiều dài (V MPE) là 7 µm. Sản phẩm đạt chuẩn Class 2 theo tiêu chuẩn EN ISO 3611, phù hợp cho kiểm tra chất lượng cấp độ xưởng sản xuất.
Ratchet Stop trên panme Mitutoyo 103-159 có tác dụng gì?
Cơ cấu Ratchet Stop giúp kiểm soát và duy trì lực đo ổn định trong khoảng 10–15 N. Điều này đảm bảo kết quả đo có độ lặp lại cao, không bị ảnh hưởng bởi lực tay của từng người đo khác nhau.
Sản phẩm được giao kèm những gì?
Mitutoyo 103-159 được giao kèm hộp đựng tiêu chuẩn, chìa khóa hiệu chỉnh và chuẩn hiệu chỉnh (setting standard). Người dùng có thể kiểm tra và hiệu chuẩn thiết bị ngay tại xưởng mà không cần thiết bị phụ trợ thêm.
Mặt đo của Mitutoyo 103-159 được làm từ vật liệu gì?
Mặt đo (measuring face) được gắn mũi carbide và gia công theo tiêu chuẩn micro-lap finish. Vật liệu carbide đảm bảo độ cứng và khả năng chống mài mòn cao, duy trì độ chính xác của mặt đo trong thời gian dài sử dụng.
