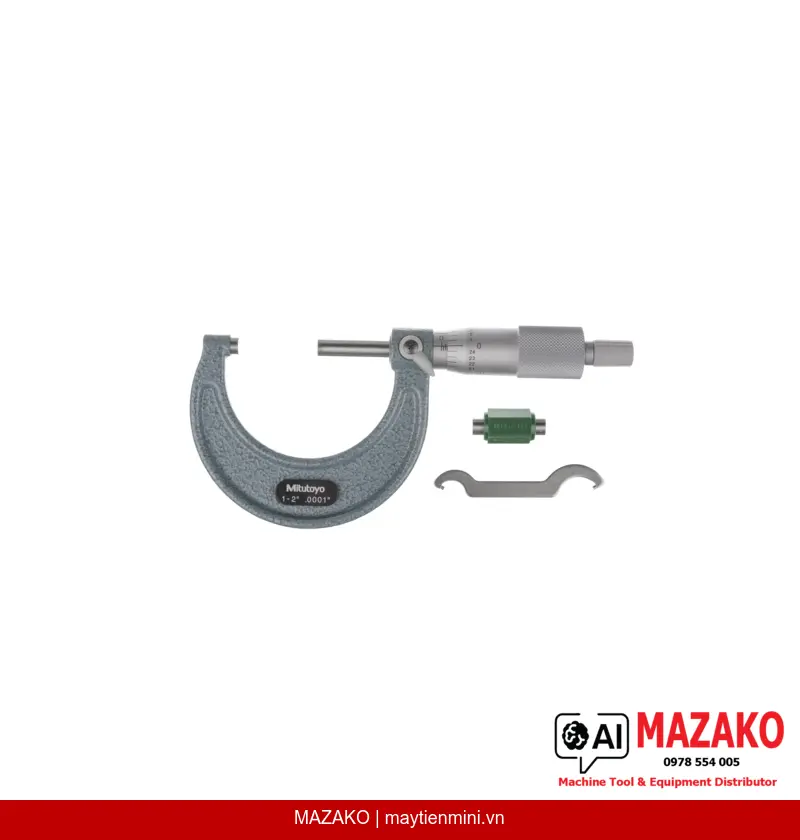

Panme Đo Ngoài Mitutoyo 103-132 (1-2 inch, Cơ Khí, Độ Chia 0,0001″)
Panme đo ngoài Mitutoyo 103-132 phạm vi 1-2 inch, độ chia 0,0001", cơ khí kim chỉ, có ratchet stop đảm bảo độ lặp lại, mặt đo hợp kim carbide, phù hợp kiểm tra kích thước chi tiết gia công.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-132 là dòng panme cơ khí tiết kiệm chi phí, phạm vi đo 1–2 inch, độ chia 0,0001', được thiết kế cho môi trường kiểm tra sản xuất yêu cầu độ chính xác ổn định mà không cần tích hợp kỹ thuật số. Sản phẩm phù hợp với bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí, chế tạo máy.
Ratchet Stop Kiểm Soát Lực Đo
Cơ cấu ratchet stop tích hợp giúp kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau.
Vạch Vernier Trên Thân Thước
Vạch chia vernier trên thân thước (sleeve) cho phép đọc giá trị đến 0,0001' mà không cần nguồn điện, phù hợp mọi điều kiện sử dụng tại xưởng.
Mặt Đo Hợp Kim Carbide
Đầu đo và đe được phủ hợp kim carbide với xử lý micro-lap, tăng độ bền mài mòn và duy trì độ phẳng bề mặt tiếp xúc lâu dài.
Đầy Đủ Phụ Kiện Kiểm Định

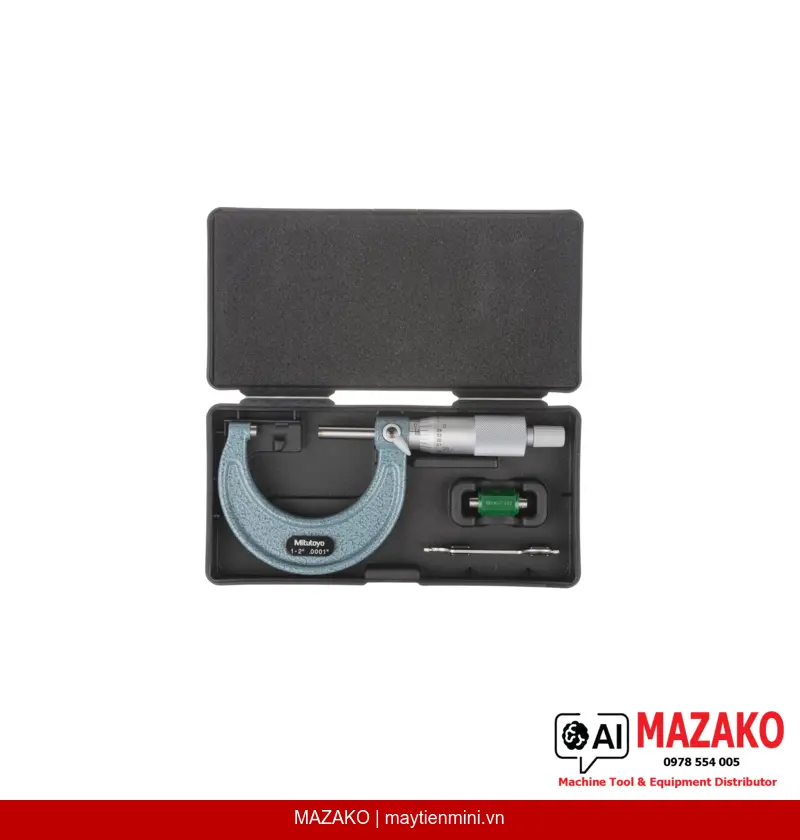

Bộ sản phẩm đi kèm hộp đựng, chìa khóa, chuẩn hiệu chỉnh (setting standard) và giấy chứng nhận kiểm tra, sẵn sàng sử dụng ngay khi nhận hàng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ngoài Mitutoyo 103-132 được sử dụng phổ biến để đo đường kính trục, bạc, bu lông và các chi tiết trụ tròn có kích thước từ 1 đến 2 inch. Nhờ kết cấu cơ khí thuần túy, thiết bị hoạt động ổn định trong môi trường có dầu, bụi kim loại và rung động nhẹ tại xưởng gia công.
Độ Chính Xác Theo Tiêu Chuẩn EN ISO 3611
Sản phẩm được phân loại Class 2 theo tiêu chuẩn EN ISO 3611. Sai số cho phép tối đa (MPE) là ±0,0001', biến thiên chiều dài V MPE là 0,00008', đảm bảo kết quả đo tin cậy cho các quy trình kiểm tra kích thước thông thường trong sản xuất.
Lựa Chọn Kinh Tế Từ Mitutoyo
Dòng Economy Design của Mitutoyo mang lại độ chính xác và độ bền thương hiệu Nhật Bản với mức đầu tư hợp lý, lý tưởng cho các doanh nghiệp cần trang bị số lượng lớn thiết bị đo tại dây chuyền sản xuất.
- Phạm vi đo 1–2 inch, độ chia 0,0001'
- Cơ cấu ratchet stop đảm bảo độ lặp lại
- Mặt đo carbide micro-lap bền bỉ
- Đạt Class 2 theo EN ISO 3611
- Kèm chuẩn hiệu chỉnh và chứng nhận kiểm tra
- Khóa trục đo (spindle lock) tiện lợi khi đọc số liệu
Báo Giá Panme Đo Ngoài Mitutoyo 103-132
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 ' |
| Độ chia (Graduation) | 0,0001' |
| Sai số cho phép tối đa E MPE | ±0,0001' |
| Biến thiên chiều dài V MPE | 0,00008' |
| Cấp chính xác | Class 2 (EN ISO 3611) |
| Mặt đo | Hợp kim carbide, xử lý micro-lap |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay (Thimble) & Thân thước (Sleeve) | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, chuẩn hiệu chỉnh, chứng nhận kiểm tra |
| Khối lượng | 215 g |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 103-132 đo được phạm vi bao nhiêu?
Sản phẩm có phạm vi đo từ 1 đến 2 inch (hệ inch). Độ chia là 0,0001', đủ đáp ứng yêu cầu kiểm tra kích thước chi tiết gia công cơ khí thông thường tại dây chuyền sản xuất.
Ratchet stop trên Mitutoyo 103-132 có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo trong khoảng 5–10 N, giúp đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau. Điều này giúp tăng độ lặp lại và giảm sai số do người dùng gây ra khi đo nhiều lần hoặc nhiều người đo cùng một chi tiết.
Sản phẩm này đạt tiêu chuẩn độ chính xác nào?
Panme đo ngoài Mitutoyo 103-132 được phân loại Class 2 theo tiêu chuẩn EN ISO 3611. Sai số cho phép tối đa (MPE) là ±0,0001' và biến thiên chiều dài V MPE là 0,00008'. Mỗi sản phẩm xuất xưởng kèm chứng nhận kiểm tra (certificate of inspection).
Mitutoyo 103-132 có kèm chuẩn hiệu chỉnh không?
Có. Bộ sản phẩm được giao đầy đủ gồm hộp đựng, chìa khóa hiệu chỉnh, setting standard (chuẩn hiệu chỉnh) và giấy chứng nhận kiểm tra. Người dùng có thể hiệu chỉnh và đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
Sự khác biệt giữa dòng Economy Design và dòng panme tiêu chuẩn của Mitutoyo là gì?
Dòng Economy Design của Mitutoyo tối ưu hóa chi phí bằng cách sử dụng kết cấu cơ khí thuần túy (không kỹ thuật số), phù hợp cho ứng dụng kiểm tra thông thường tại xưởng. Dòng này vẫn đảm bảo độ chính xác và độ bền theo tiêu chuẩn Mitutoyo, là lựa chọn hợp lý khi cần trang bị số lượng lớn thiết bị đo tại nhiều trạm kiểm tra.
