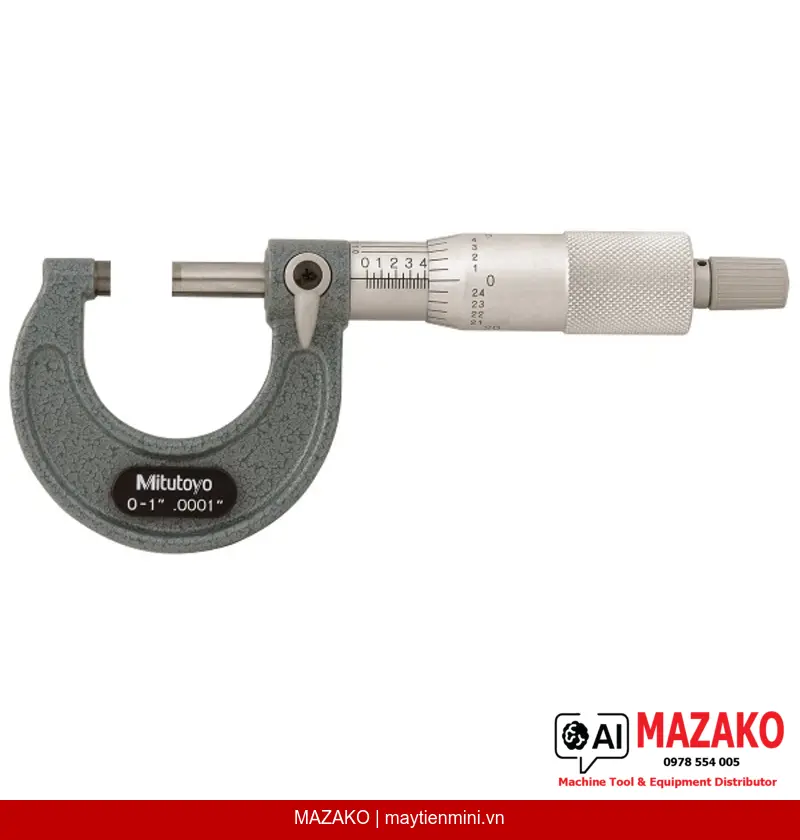

Panme Đo Ngoài Mitutoyo 103-131 (0-1″) – Cơ Khí Tiết Kiệm
Panme đo ngoài cơ khí Mitutoyo 103-131, phạm vi đo 0–1", độ chia 0,0001", có ratchet stop và thang vernier độ phân giải cao, đầu đo carbide. Phù hợp QC nhà máy.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-131 là dòng sản phẩm cơ khí phổ thông, tiết kiệm chi phí, được thiết kế cho các ứng dụng kiểm tra kích thước hàng ngày trong môi trường sản xuất công nghiệp. Với phạm vi đo 0–1' và độ chia 0,0001', sản phẩm đáp ứng tiêu chuẩn EN ISO 3611 Class 2.
Ratchet Stop đảm bảo lực đo ổn định
Cơ cấu ratchet stop kiểm soát lực đo trong dải 5–10 N, loại bỏ sai số do lực tác động của người dùng, đảm bảo độ lặp lại cao trong mỗi lần đo.
Thang vernier độ phân giải cao
Thang vernier trên thân thước cho phép đọc giá trị đến 0,0001', phù hợp với yêu cầu kiểm tra chi tiết gia công chính xác mà không cần thiết bị kỹ thuật số.
Đầu đo carbide micro-lap
Mặt đo được gắn mũi carbide và gia công micro-lap finish, tăng độ bền, chống mài mòn và duy trì độ phẳng bề mặt tiếp xúc trong thời gian dài sử dụng.
Thiết kế trục đo chuẩn công nghiệp
Trục đo đường kính 6,35 mm với bước ren 0,5 mm, tích hợp khóa trục đo, bề mặt núm xoay và thân thước hoàn thiện chrome satin chống lóa.
Thông tin sản phẩm Panme đo ngoài Mitutoyo 103-131
Mitutoyo 103-131 thuộc dòng panme cơ khí economy — lựa chọn tối ưu cho các bộ phận QC/QA cần số lượng lớn thiết bị đo kiểm với ngân sách kiểm soát chặt chẽ. Sản phẩm đáp ứng tiêu chuẩn Class 2 theo EN ISO 3611, sai số cho phép tối đa ±0,0001', phù hợp kiểm tra các chi tiết gia công cơ khí thông thường theo hệ inch.
Sản phẩm được giao kèm hộp đựng, chìa khóa điều chỉnh và chứng chỉ kiểm tra (certificate of inspection), sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng.
Phù hợp với ứng dụng nào?
Panme đo ngoài Mitutoyo 103-131 phù hợp cho kiểm tra kích thước trục, bu lông, chi tiết gia công tiện phay trong dải 0–1' theo hệ inch. Thích hợp cho nhà máy cơ khí, chế tạo khuôn, lắp ráp linh kiện xuất khẩu yêu cầu tiêu chuẩn inch.
- Phạm vi đo 0–1', độ chia 0,0001' theo hệ inch
- Sai số cho phép E MPE: ±0,0001'; Variation V MPE: 0,00008'
- Đầu đo carbide micro-lap, độ bền cao, ít mài mòn
- Ratchet stop đảm bảo lực đo ổn định 5–10 N
- Tích hợp khóa trục đo, bề mặt chrome satin chống lóa
- Giao hàng kèm hộp, chìa khóa, chứng chỉ kiểm tra
- Khối lượng nhỏ gọn 175 g, dễ thao tác tại xưởng
Mua Panme Đo Ngoài Mitutoyo 103-131 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1' |
| Độ chia | 0,0001' |
| Sai số cho phép E MPE | ±0,0001' |
| Variation in length V MPE | 0,00008' |
| Tiêu chuẩn | EN ISO 3611 Class 2 |
| Mặt đo | Carbide, micro-lap finish |
| Đầu đo / trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Chrome satin, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp, chìa khóa, chứng chỉ kiểm tra |
| Khối lượng | 175 g |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 103-131 đo được phạm vi bao nhiêu?
Sản phẩm có phạm vi đo 0–1' (hệ inch) với độ chia 0,0001'. Đây là dải đo phù hợp cho kiểm tra các chi tiết gia công nhỏ như trục, bu lông và chi tiết tiện phay trong môi trường sản xuất cơ khí.
Sản phẩm có kèm chứng chỉ hiệu chuẩn không?
Mitutoyo 103-131 được giao kèm chứng chỉ kiểm tra (certificate of inspection) của nhà sản xuất, hộp đựng và chìa khóa điều chỉnh. Nếu yêu cầu chứng chỉ hiệu chuẩn ISO/IEC 17025, quý khách có thể liên hệ MAZAKO để được hỗ trợ dịch vụ hiệu chuẩn bổ sung.
Ratchet stop trên panme có tác dụng gì trong quá trình đo?
Ratchet stop là cơ cấu giới hạn lực đo tự động, duy trì lực tiếp xúc trong dải 5–10 N nhất quán giữa các lần đo. Điều này loại bỏ sai số do lực bóp tay khác nhau của người đo, đảm bảo độ lặp lại cao và kết quả đo tin cậy.
Mitutoyo 103-131 thuộc Class mấy theo tiêu chuẩn EN ISO 3611?
Sản phẩm thuộc Class 2 theo tiêu chuẩn EN ISO 3611, với sai số cho phép tối đa E MPE ±0,0001' và variation in length V MPE 0,00008'. Class 2 phù hợp cho đa số ứng dụng kiểm tra kích thước trong sản xuất cơ khí thông thường.
Đầu đo carbide có ưu điểm gì so với đầu đo thép thường?
Mặt đo carbide micro-lap finish có độ cứng cao hơn thép thường, chống mài mòn tốt hơn khi tiếp xúc liên tục với bề mặt chi tiết gia công. Điều này giúp duy trì độ phẳng và độ chính xác của mặt đo lâu dài, giảm tần suất hiệu chuẩn và thay thế thiết bị.
