Panme cơ Mitutoyo

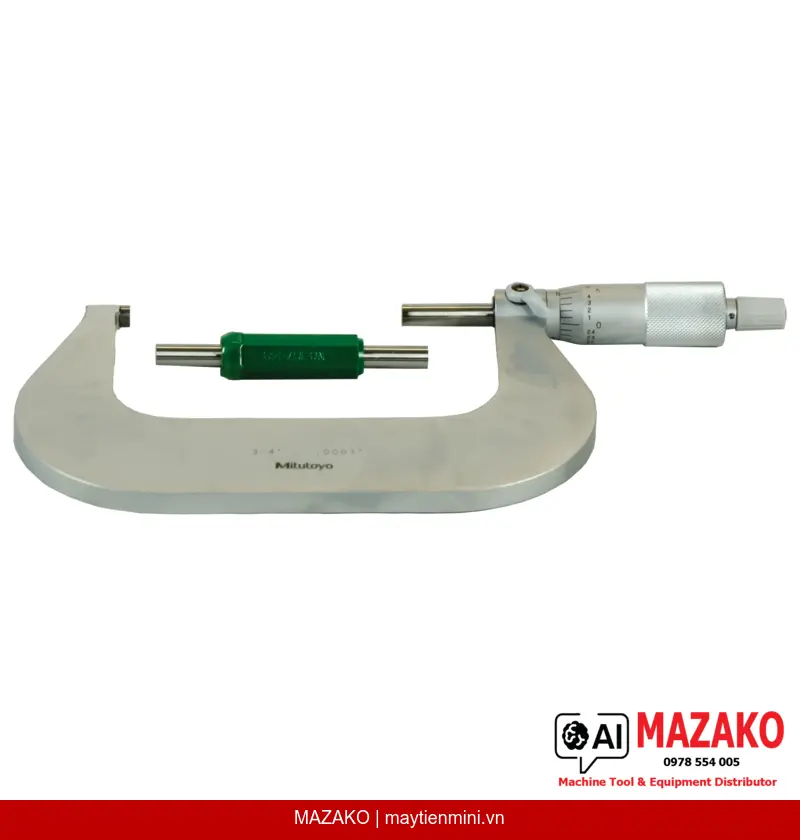

Panme Đo Ngoài Khung Mạ Chrome Mitutoyo 101-120 (3-4 inch)
Panme đo ngoài Mitutoyo 101-120, phạm vi đo 3-4 inch, độ chia 0,0001 inch. Khung mạ satin chrome, đầu đo carbide, thiết kế thon gọn sau đe để tiếp cận vị trí khó đo trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 101-120 được trang bị khung mạ satin chrome với phần thân thon sau đe, cho phép tiếp cận các vị trí khó đo trong môi trường gia công cơ khí. Với phạm vi đo 3–4 inch, độ chia 0,0001 inch và sai số cho phép ±0,00015 inch, sản phẩm đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt tại các nhà máy sản xuất công nghiệp.
Khung mạ Satin Chrome
Bề mặt khung xử lý satin chrome giúp chống phản chiếu ánh sáng, giảm mỏi mắt khi đọc chỉ số, đồng thời tăng độ bền chống ăn mòn trong môi trường nhà máy.
Đầu đo Carbide Micro-lap
Mặt đo được gắn carbide và gia công micro-lap finish, đảm bảo độ phẳng 0,000024 inch và độ song song 0,00012 inch — duy trì độ chính xác dài lâu qua nhiều chu kỳ sử dụng.

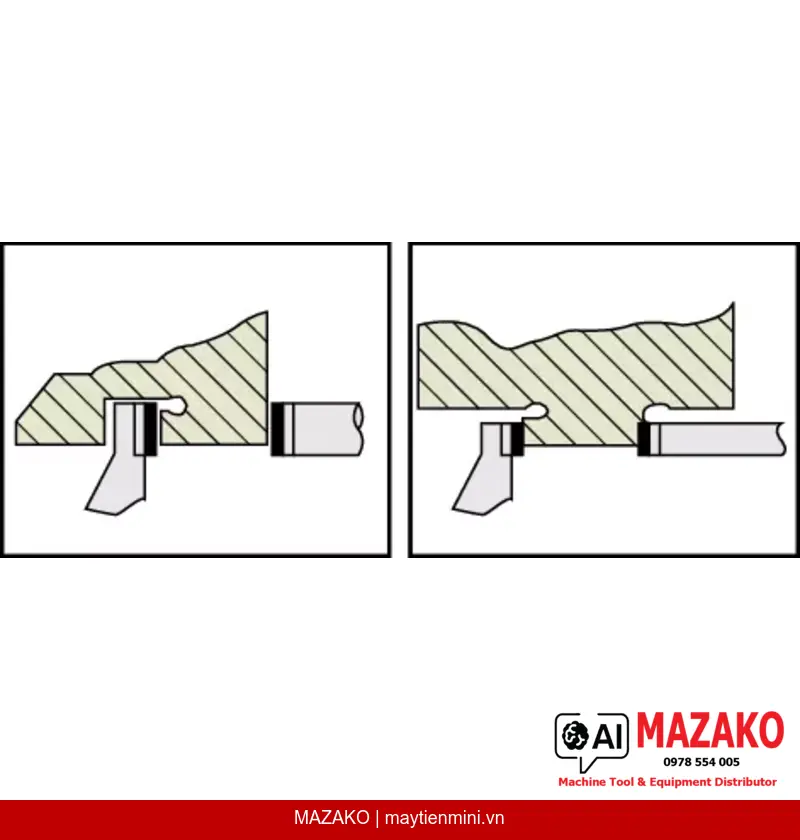

Thiết kế thon sau Đe
Phần thân thon phía sau đe giúp panme tiếp cận các chi tiết có kết cấu hạn chế không gian, mở rộng phạm vi ứng dụng trong kiểm tra chi tiết gia công phức tạp.
Cơ cấu Ratchet Stop
Trang bị cơ cấu Ratchet Stop kiểm soát lực đo ổn định trong khoảng 5–10 N, loại bỏ sai số do lực đo không đồng đều giữa các lần đo và giữa các người dùng khác nhau.
Thông số nổi bật của Panme Mitutoyo 101-120
Panme đo ngoài 101-120 sử dụng hệ đo inch với độ chia 0,0001 inch, trục đo đường kính 6,35 mm với bước ren 0,635 mm. Núm xoay và thân thước đều được xử lý satin chrome đường kính 18 mm, cho cảm giác vận hành chắc chắn và đọc số rõ ràng.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Sản phẩm phù hợp cho bộ phận QC/QA trong các ngành cơ khí chính xác, ô tô, khuôn mẫu và gia công kim loại. Đặc biệt hiệu quả khi đo các chi tiết có đường kính 3–4 inch ở vị trí hạn chế không gian tiếp cận.
Bộ sản phẩm bao gồm
Panme 101-120 được cung cấp kèm hộp đựng, chìa khóa vặn và chuẩn hiệu chỉnh (setting standard, áp dụng từ 2 inch trở lên), sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 3–4 inch, độ chia 0,0001 inch
- Khung mạ satin chrome chống phản chiếu, bền với môi trường công nghiệp
- Mặt đo carbide micro-lap, độ phẳng 0,000024 inch
- Thiết kế thon sau đe tiếp cận vị trí khó đo
- Cơ cấu Ratchet Stop kiểm soát lực đo 5–10 N
- Trục đo có khóa spindle lock, đường kính 6,35 mm
- Sai số cho phép MPE: ±0,00015 inch
Mua Panme Mitutoyo 101-120 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 101-120 |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 3–4 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép MPE | ±0,00015 inch |
| Độ phẳng mặt đo | 0,000024 inch |
| Độ song song mặt đo | 0,00012 inch |
| Mặt đo | Carbide, micro-lap finish |
| Trục đo | Có khóa spindle lock, ø6,35 mm, bước ren 0,635 mm |
| Núm xoay & thân thước | Satin chrome finish, ø18 mm |
| Lực đo | 5–10 N |
| Cơ cấu đo | Ratchet Stop |
| Bộ phụ kiện kèm theo | Hộp đựng, chìa khóa, chuẩn hiệu chỉnh (từ 2 inch trở lên) |
Câu hỏi thường gặp
Panme Mitutoyo 101-120 có phạm vi đo bao nhiêu?
Panme 101-120 có phạm vi đo từ 3 đến 4 inch, phù hợp để kiểm tra các chi tiết cơ khí có kích thước trong dải này. Độ chia 0,0001 inch đảm bảo đọc số chính xác cho các yêu cầu gia công chính xác cao.
Ưu điểm của thiết kế thân thon sau đe trên panme 101-120 là gì?
Phần thân được thiết kế thon phía sau đe giúp panme tiếp cận các vị trí hạn chế không gian mà các panme thông thường không thể đặt vào được. Đây là ưu điểm quan trọng khi kiểm tra chi tiết có kết cấu phức tạp hoặc nằm sâu trong cụm lắp ráp.
Mặt đo carbide micro-lap finish mang lại lợi ích gì trong kiểm tra chất lượng?
Mặt đo carbide micro-lap finish đảm bảo độ phẳng 0,000024 inch và độ song song 0,00012 inch, duy trì ổn định qua thời gian dài sử dụng. Vật liệu carbide có độ cứng cao, chống mài mòn tốt hơn thép thông thường, giúp duy trì độ chính xác của panme trong môi trường sản xuất liên tục.
Cơ cấu Ratchet Stop hoạt động như thế nào và tại sao cần thiết?
Ratchet Stop là cơ cấu giới hạn lực đo tự động, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn trong khoảng 5–10 N. Điều này loại bỏ sai số do người đo vặn quá chặt hoặc không đồng đều, nâng cao độ lặp lại và tính nhất quán trong kết quả đo giữa các ca làm việc khác nhau.
Panme 101-120 được cung cấp kèm những gì và có cần hiệu chỉnh trước khi sử dụng không?
Sản phẩm được cung cấp kèm hộp đựng, chìa khóa và chuẩn hiệu chỉnh (setting standard) dành cho panme từ 2 inch trở lên. Trước khi sử dụng, cần kiểm tra và hiệu chỉnh panme bằng chuẩn đi kèm để đảm bảo kết quả đo trong giới hạn sai số cho phép MPE ±0,00015 inch theo yêu cầu hệ thống đo lường của nhà máy.
