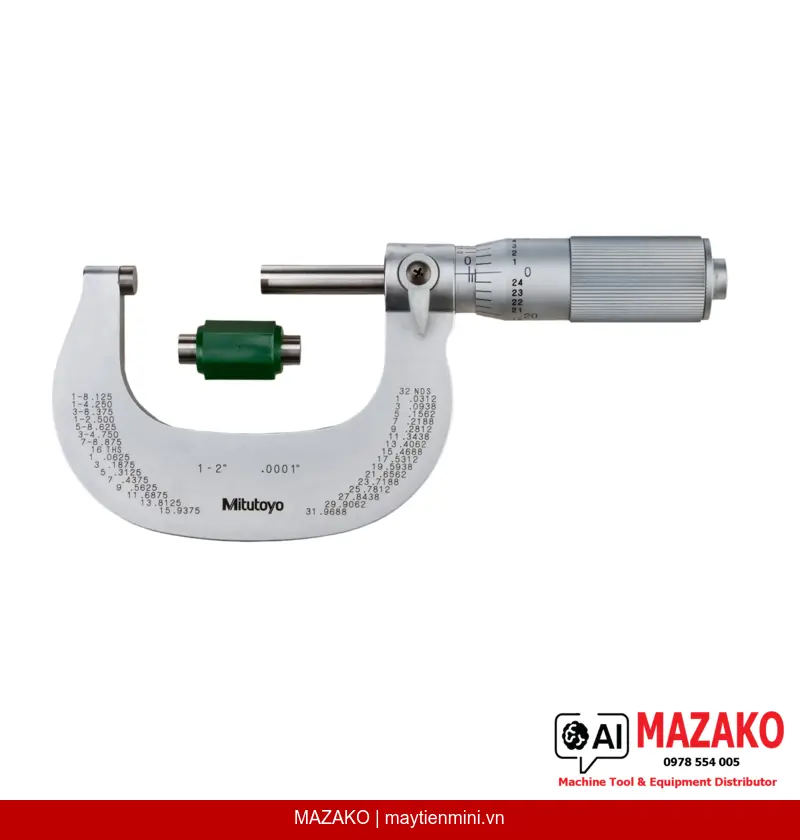

Panme Đo Ngoài Khung Mạ Chrome Mitutoyo 101-118 (1–2 inch)
Panme đo ngoài Mitutoyo 101-118, phạm vi đo 1–2 inch, độ chia 0,0001 inch, khung mạ satin chrome, đầu đo carbide, thích hợp đo các vị trí khó tiếp cận trong môi trường sản xuất chính xác.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 101-118 được trang bị khung mạ satin chrome và thiết kế thon gọn phía sau đe, cho phép tiếp cận các vị trí đo khó trong môi trường gia công cơ khí chính xác. Với phạm vi đo 1–2 inch và độ chia 0,0001 inch, sản phẩm đáp ứng yêu cầu kiểm tra kích thước khắt khe trong QC/QA công nghiệp.
Khung mạ Satin Chrome
Bề mặt khung được xử lý mạ satin chrome giúp chống ăn mòn, giảm phản quang và bền bỉ trong điều kiện xưởng sản xuất dài hạn.
Đầu đo Carbide mài tinh
Mặt đo được gắn hợp kim carbide và xử lý micro-lap, đảm bảo độ phẳng 0,000024 inch và độ song song 0,00008 inch, kéo dài tuổi thọ tiếp xúc đo.
Núm xoay ma sát (Friction Thimble)
Cơ cấu núm xoay ma sát chuẩn hóa lực đo trong khoảng 5–10 N, giúp kết quả đo ổn định và loại bỏ sai số do thao tác người dùng.

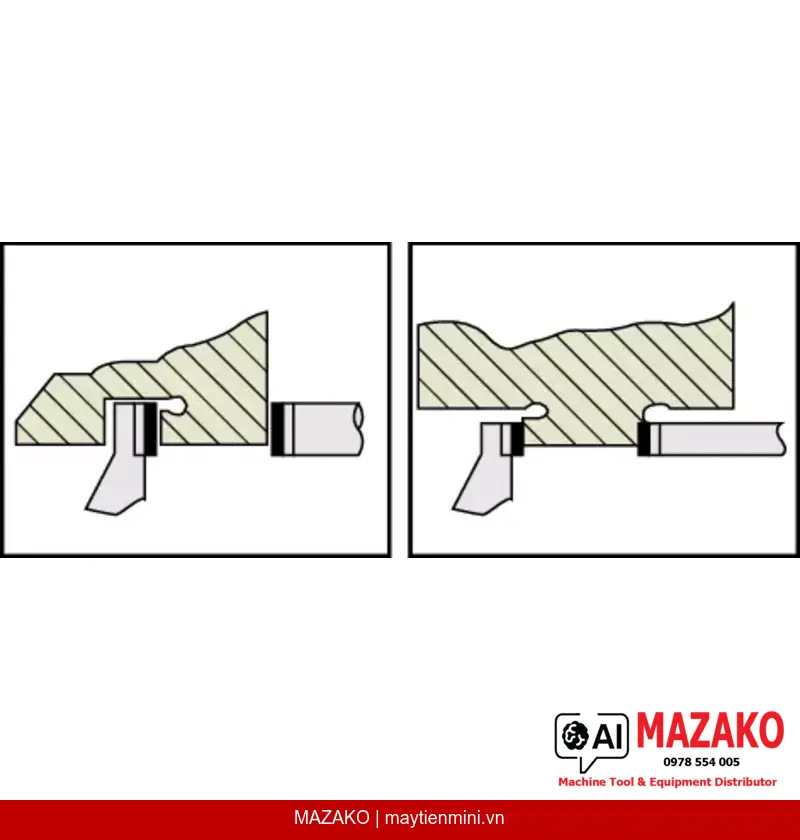

Thiết kế tiếp cận vị trí hẹp
Phần thân phía sau đe được vát thon, cho phép đưa panme vào các khu vực có không gian hạn chế mà các panme tiêu chuẩn không thể tiếp cận được.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Mitutoyo 101-118 phù hợp cho kiểm tra kích thước đường kính ngoài của chi tiết gia công CNC, chi tiết đúc, trục và các bộ phận cơ khí chính xác trong dải đo 1–2 inch. Trục đo ø6,35 mm với bước ren 0,635 mm cho chuyển động mượt mà, chính xác.
Thông tin bàn giao và phụ kiện đi kèm
Sản phẩm được giao kèm hộp đựng chuyên dụng, chìa khóa điều chỉnh và chuẩn đặt (setting standard) — đảm bảo sẵn sàng sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện.
Độ chính xác được kiểm chứng bởi Mitutoyo
Sai số cho phép tối đa (MPE) ±0,0001 inch — đáp ứng tiêu chuẩn đo lường quốc tế, phù hợp cho phòng QC yêu cầu truy xuất nguồn gốc hiệu chuẩn.
- Phạm vi đo 1–2 inch, độ chia 0,0001 inch
- Khung mạ satin chrome, chống ăn mòn, độ bền cao
- Đầu đo carbide mài tinh — độ phẳng và độ song song chuẩn xác
- Núm xoay ma sát kiểm soát lực đo 5–10 N
- Trục đo có khóa trục, ø6,35 mm, bước ren 0,635 mm
- Núm xoay và ống thước hoàn thiện satin chrome, đường kính ø18 mm
- Khối lượng nhẹ 245 g, thuận tiện sử dụng liên tục
- Giao hàng kèm hộp, chìa khóa và chuẩn đặt
Tư vấn & Báo giá Mitutoyo 101-118
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0001 inch |
| Độ phẳng mặt đo | 0,000024 inch |
| Độ song song mặt đo | 0,00008 inch |
| Mặt đo | Carbide, xử lý micro-lap |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,635 mm |
| Núm xoay | Friction Thimble (núm xoay ma sát) |
| Vạch chia | Núm xoay và ống thước mạ satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Khối lượng | 245 g |
| Bàn giao kèm theo | Hộp đựng, chìa khóa, chuẩn đặt (từ 2 inch trở lên) |
Câu hỏi thường gặp
Panme Mitutoyo 101-118 có phạm vi đo và độ chia là bao nhiêu?
Mitutoyo 101-118 có phạm vi đo từ 1 đến 2 inch và độ chia 0,0001 inch. Sai số cho phép tối đa (MPE) là ±0,0001 inch, đáp ứng yêu cầu đo lường chính xác trong kiểm tra chất lượng công nghiệp.
Ưu điểm của thiết kế khung thon phía sau đe trên sản phẩm này là gì?
Phần khung phía sau đe được vát thon giúp panme tiếp cận được các vị trí đo có không gian hạn chế mà các panme đo ngoài tiêu chuẩn không thể thực hiện được. Điều này đặc biệt hữu ích khi đo các chi tiết lắp ghép hoặc bộ phận nằm sâu bên trong cụm máy.
Friction Thimble (núm xoay ma sát) hoạt động như thế nào và tại sao quan trọng?
Núm xoay ma sát tự động giới hạn lực siết khi đầu đo tiếp xúc với chi tiết, duy trì lực đo trong khoảng 5–10 N theo tiêu chuẩn. Cơ chế này loại bỏ sai số do thao tác khác nhau giữa các người dùng, đảm bảo tính lặp lại của kết quả đo.
Mặt đo carbide micro-lap mang lại lợi ích gì so với mặt đo thông thường?
Mặt đo bằng hợp kim carbide được xử lý mài tinh micro-lap cho độ phẳng 0,000024 inch và độ song song 0,00008 inch. Độ cứng cao của carbide giúp mặt đo chống mài mòn tốt hơn, kéo dài tuổi thọ và duy trì độ chính xác lâu dài so với mặt đo thép thông thường.
Sản phẩm được giao kèm những phụ kiện gì và có cần mua thêm chuẩn đặt không?
Mitutoyo 101-118 được giao kèm hộp đựng chuyên dụng, chìa khóa điều chỉnh và chuẩn đặt (setting standard) áp dụng từ phạm vi 2 inch trở lên. Người dùng không cần mua thêm phụ kiện và có thể đưa vào sử dụng ngay sau khi nhận hàng và kiểm tra hiệu chuẩn ban đầu.
