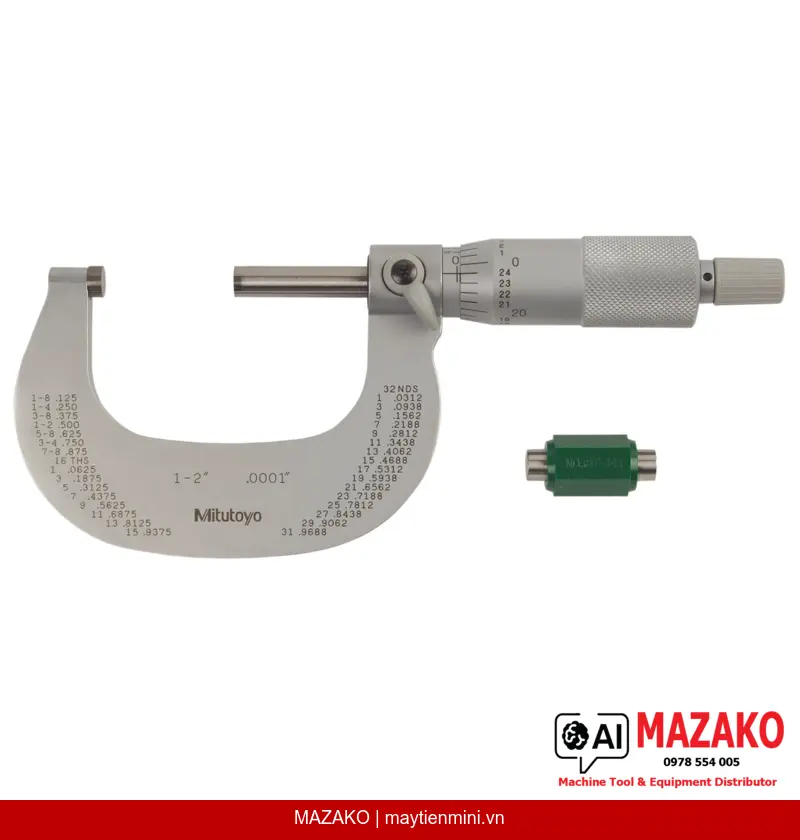

Panme Đo Ngoài Khung Mạ Chrome Mitutoyo 101-114 (1-2 inch)
Panme đo ngoài Mitutoyo 101-114 phạm vi 1-2 inch, khung mạ satin chrome, đầu đo carbide, độ chia 0,0001 inch. Thiết kế thon gọn phía sau đe, phù hợp đo vị trí khó tiếp cận trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 101-114 được thiết kế với khung mạ satin chrome và thân thon phía sau đe, cho phép tiếp cận các vị trí đo khó trong môi trường gia công cơ khí. Phạm vi đo 1–2 inch với độ chia 0,0001 inch đáp ứng yêu cầu kiểm soát chất lượng chính xác cao trong các nhà máy sản xuất.
Khung mạ Satin Chrome
Bề mặt khung được mạ satin chrome chống ăn mòn, tăng độ bền trong môi trường sản xuất công nghiệp, đồng thời giảm phản xạ ánh sáng giúp đọc số dễ dàng hơn.

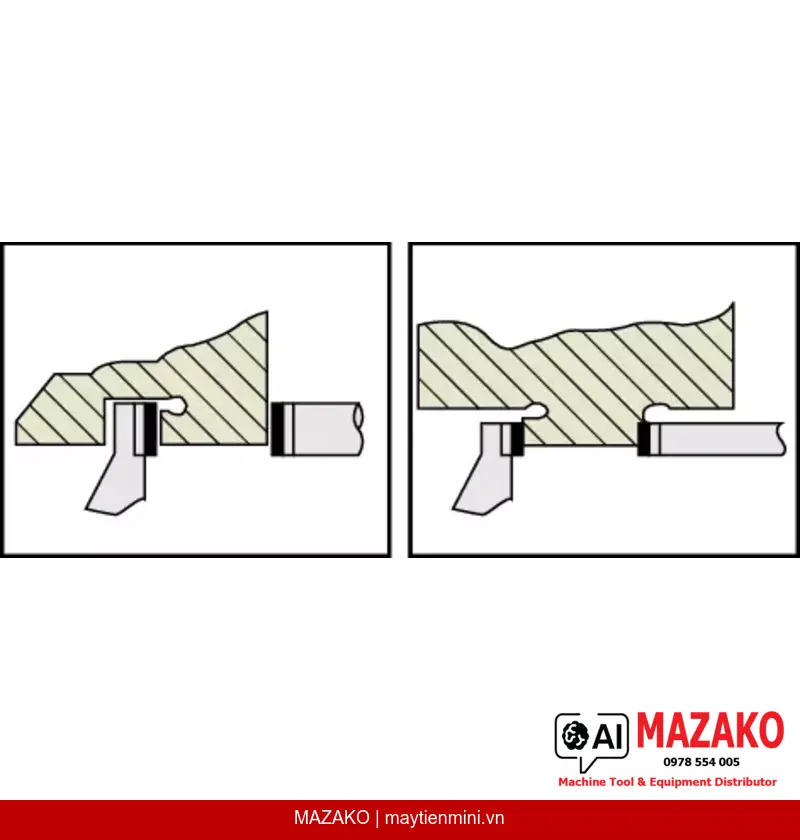

Thiết kế thon gọn sau đe
Phần thân phía sau đe được vát thon, tạo điều kiện tiếp cận các bề mặt hoặc hốc sâu khó đo bằng panme thông thường.
Đầu đo carbide micro-lap
Mặt đo được gắn đầu carbide và xử lý micro-lap finish, đảm bảo độ phẳng và độ song song cao, kéo dài tuổi thọ mặt đo trong điều kiện sử dụng liên tục.
Cơ cấu Ratchet Stop
Trang bị Ratchet Stop kiểm soát lực đo ổn định trong khoảng 5–10 N, loại bỏ sai số do lực kẹp không đồng đều giữa các lần đo.
Ứng dụng trong kiểm soát chất lượng
Panme đo ngoài Mitutoyo 101-114 phù hợp cho bộ phận QC/QA kiểm tra kích thước trục, phôi gia công và chi tiết máy có kích thước trong khoảng 1–2 inch. Đặc biệt hiệu quả khi cần đo tại các vị trí không gian hẹp nhờ thiết kế thân thon sau đe.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±0,0001 inch, độ phẳng mặt đo 0,000024 inch, độ song song 0,00008 inch. Trục đo ø6,35 mm với bước ren 0,635 mm, có khóa trục đo. Núm xoay và ống thước hoàn thiện satin chrome ø18 mm đảm bảo độ bền và thẩm mỹ.
Bộ sản phẩm đi kèm
Panme Mitutoyo 101-114 được giao kèm hộp đựng, chìa khóa điều chỉnh và cữ chuẩn (dành cho phạm vi đo từ 2 inch trở lên), đảm bảo hiệu chuẩn nhanh chóng ngay tại xưởng.
- Phạm vi đo 1–2 inch, độ chia 0,0001 inch
- Khung mạ satin chrome chống ăn mòn, bền bỉ
- Đầu đo carbide micro-lap, độ mòn thấp
- Cơ cấu Ratchet Stop kiểm soát lực đo 5–10 N
- Thân thon sau đe, đo được vị trí khó tiếp cận
- Có khóa trục đo, giữ kết quả đo ổn định
- Khối lượng 245 g, cân bằng tay cầm tốt
Mua Panme Mitutoyo 101-114 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0001 inch |
| Độ phẳng mặt đo | 0,000024 inch |
| Độ song song mặt đo | 0,00008 inch |
| Mặt đo | Carbide, micro-lap finish |
| Trục đo | ø6,35 mm, bước ren 0,635 mm, có khóa trục |
| Núm xoay / Ống thước | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Cơ cấu hạn chế lực | Ratchet Stop |
| Khối lượng | 245 g |
| Đi kèm | Hộp đựng, chìa khóa, cữ chuẩn (từ 2 inch trở lên) |
Câu hỏi thường gặp
Panme Mitutoyo 101-114 có phạm vi đo và độ chia bao nhiêu?
Panme đo ngoài Mitutoyo 101-114 có phạm vi đo 1–2 inch và độ chia 0,0001 inch. Sai số cho phép tối đa (MPE) là ±0,0001 inch, đáp ứng yêu cầu kiểm tra kích thước chính xác cao trong sản xuất cơ khí.
Điểm khác biệt của thiết kế thân thon sau đe trên mã 101-114 là gì?
Khung panme được vát thon ở phần phía sau đe, giúp tiếp cận các vị trí đo bị hạn chế không gian như hốc sâu, cạnh bậc hoặc bề mặt gần vách ngăn. Đây là ưu điểm so với panme tiêu chuẩn thông thường khi đo chi tiết có hình dạng phức tạp.
Ratchet Stop trên panme 101-114 có tác dụng gì trong đo lường?
Ratchet Stop là cơ cấu hạn chế lực đo, duy trì lực tiếp xúc ổn định trong khoảng 5–10 N mỗi lần đo. Nhờ đó, kết quả đo không bị ảnh hưởng bởi lực siết tay của người dùng, cải thiện độ lặp lại và tính nhất quán trong kiểm soát chất lượng.
Mặt đo carbide micro-lap finish có ưu điểm gì so với mặt đo thép thông thường?
Đầu đo bằng carbide có độ cứng cao hơn thép, chịu mài mòn tốt hơn trong điều kiện sử dụng thường xuyên. Xử lý bề mặt micro-lap finish đảm bảo độ phẳng và độ nhẵn bề mặt tiếp xúc ở mức cao nhất, giảm thiểu sai số do bề mặt đo không đồng đều.
Panme Mitutoyo 101-114 được giao kèm những phụ kiện nào?
Sản phẩm được giao kèm hộp đựng bảo quản, chìa khóa điều chỉnh và cữ chuẩn (áp dụng cho phạm vi đo từ 2 inch trở lên). Bộ phụ kiện này hỗ trợ hiệu chuẩn nhanh tại xưởng và đảm bảo duy trì độ chính xác theo tiêu chuẩn của nhà sản xuất.
