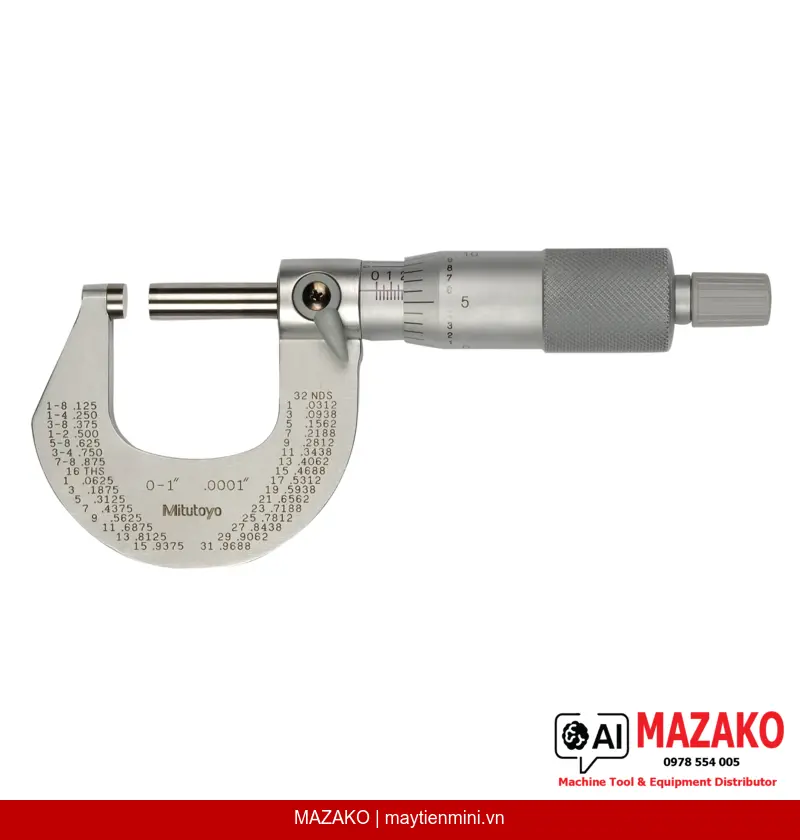

Panme Đo Ngoài Khung Mạ Chrome Mitutoyo 101-113 (0-1″)
Panme đo ngoài Mitutoyo 101-113 khung mạ satin chrome, phạm vi đo 0–1 inch, độ chia 0,0001", đầu đo carbide, thiết kế thân côn dễ tiếp cận vị trí khó đo trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 101-113 được trang bị khung mạ satin chrome cao cấp với thiết kế thân côn phía sau đe, cho phép tiếp cận các vị trí khó đo trong môi trường sản xuất đòi hỏi độ chính xác cao. Sản phẩm phù hợp với hệ đo inch, độ chia 0,0001', đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe tại các xưởng gia công cơ khí chính xác.
Khung Mạ Satin Chrome
Bề mặt khung được xử lý satin chrome chống ăn mòn, tăng độ bền và giảm phản quang khi sử dụng trong điều kiện ánh sáng mạnh tại xưởng sản xuất.

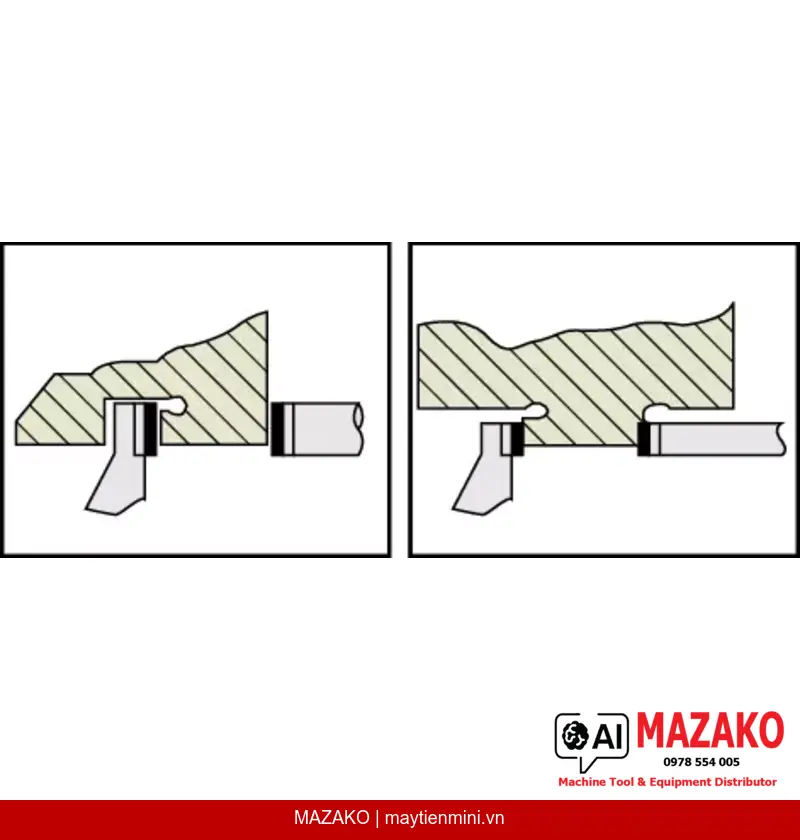

Thiết Kế Thân Côn
Phần thân côn phía sau đe giúp panme tiếp cận dễ dàng vào các rãnh, hốc và vị trí hẹp mà các mẫu panme thông thường không thể với tới.
Đầu Đo Carbide Mài Mịn
Mặt đo được gắn đầu carbide với bề mặt mài micro-lap, đảm bảo độ phẳng và độ song song ở mức chính xác cao nhất, kéo dài tuổi thọ thiết bị.
Cơ Cấu Chốt Khóa Trục Đo
Trục đo tích hợp chốt khóa spindle lock và cơ cấu Ratchet Stop giúp kiểm soát lực đo ổn định từ 5–10 N, đảm bảo kết quả đo lặp lại chính xác.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo ngoài Mitutoyo 101-113 được thiết kế cho các ứng dụng đo kiểm đường kính ngoài của chi tiết gia công cơ khí, bao gồm trục, bánh răng, vòng bi và các chi tiết hình trụ có kích thước trong phạm vi 0–1 inch. Thiết kế thân côn đặc biệt phù hợp với các bộ phận QC/QA cần đo các vị trí lõm, rãnh hoặc vùng tiếp cận hạn chế trên chi tiết phức tạp.
Độ Chính Xác Và Tiêu Chuẩn Đo
Với sai số cho phép tối đa (MPE) ±0,0001 inch, độ phẳng mặt đo 0,000024 inch và độ song song 0,00008 inch, panme 101-113 đạt tiêu chuẩn đo lường phù hợp với yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất linh kiện chính xác.
Thương Hiệu Mitutoyo — Chuẩn Mực Đo Lường Toàn Cầu
Mitutoyo là thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị đo lường chính xác, được tin dùng bởi các nhà máy sản xuất theo tiêu chuẩn ISO tại Việt Nam và quốc tế. Mỗi sản phẩm đều có chứng nhận hiệu chuẩn và được giao kèm hộp bảo quản, dụng cụ đi kèm.
- Phạm vi đo 0–1 inch, độ chia 0,0001 inch
- Khung mạ satin chrome chống ăn mòn, bền bỉ trong môi trường công nghiệp
- Thân côn phía sau đe — tiếp cận vị trí khó đo
- Đầu đo carbide micro-lap, độ phẳng 0,000024 inch
- Cơ cấu Ratchet Stop kiểm soát lực đo 5–10 N
- Núm xoay và thân thước hoàn thiện satin chrome, đường kính 18 mm
- Giao hàng kèm hộp, khóa và chuẩn đặt (từ 2 inch trở lên)
Báo Giá Panme Mitutoyo 101-113
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1' |
| Độ chia | 0,0001' |
| Sai số cho phép tối đa (MPE) | ±0,0001' |
| Độ phẳng mặt đo | 0,000024' |
| Độ song song mặt đo | 0,00008' |
| Mặt đo | Đầu carbide, bề mặt mài micro-lap |
| Trục đo (Spindle) | Có chốt khóa, ø6,35 mm, bước ren 0,635 mm |
| Vạch chia / Núm xoay | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Cơ cấu hãm | Ratchet Stop |
| Khối lượng | 180 g |
| Phụ kiện đi kèm | Hộp bảo quản, khóa, chuẩn đặt (từ 2' trở lên) |
Câu hỏi thường gặp
Panme Mitutoyo 101-113 có phạm vi đo và độ chia bao nhiêu?
Panme 101-113 có phạm vi đo từ 0 đến 1 inch với độ chia 0,0001 inch. Sai số cho phép tối đa (MPE) là ±0,0001 inch, phù hợp với các yêu cầu kiểm tra dung sai chặt chẽ trong gia công cơ khí chính xác.
Thiết kế thân côn của panme 101-113 có ưu điểm gì so với panme thông thường?
Phần thân côn phía sau đe giúp panme tiếp cận dễ dàng vào các rãnh, hốc và vị trí hẹp trên chi tiết gia công mà panme tiêu chuẩn không thể đo được. Đây là lợi thế đáng kể khi kiểm tra các chi tiết phức tạp trong sản xuất hàng loạt.
Mặt đo của panme 101-113 được làm từ vật liệu gì và có độ bền như thế nào?
Mặt đo được gắn đầu carbide với bề mặt xử lý micro-lap, có độ phẳng 0,000024 inch và độ song song 0,00008 inch. Carbide cứng hơn thép thông thường nhiều lần, giúp duy trì độ chính xác đo lường sau nhiều năm sử dụng trong môi trường sản xuất công nghiệp.
Cơ cấu Ratchet Stop trên panme 101-113 hoạt động như thế nào?
Ratchet Stop là cơ cấu kiểm soát lực đo tự động, giới hạn lực tiếp xúc giữa đầu đo và chi tiết trong khoảng 5–10 N. Điều này đảm bảo kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau, giảm thiểu sai số do lực đo không đồng đều.
Panme Mitutoyo 101-113 được giao hàng kèm những phụ kiện gì?
Sản phẩm được giao kèm hộp bảo quản chuyên dụng và khóa hiệu chỉnh. Đối với các mẫu panme từ 2 inch trở lên, bộ sản phẩm còn bao gồm thêm chuẩn đặt (setting standard) để kiểm tra và hiệu chỉnh điểm 0 trước khi sử dụng.
