Panme cơ Mitutoyo

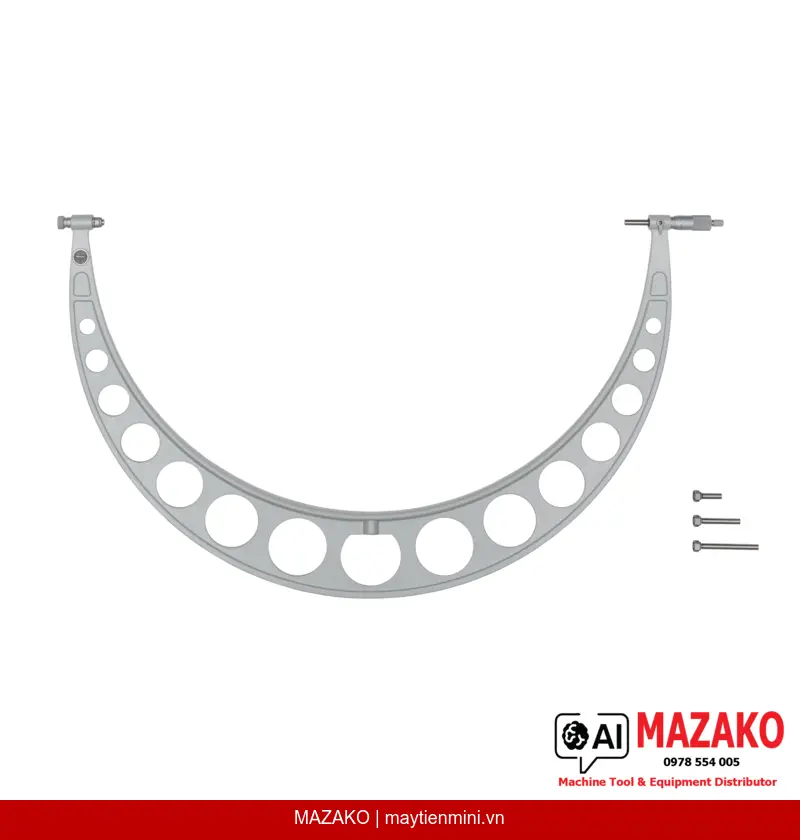

Panme Đo Ngoài Đe Thay Thế Mitutoyo 104-155 (24–28 inch)
Panme đo ngoài cơ khí Mitutoyo 104-155, phạm vi đo 24–28 inch, độ chia 0,001 inch, kèm 4 đe thay thế và chuẩn hiệu chỉnh, chốt hãm trục đo và cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-155 là dòng panme cơ khí chuyên dụng trang bị hệ thống đe thay thế nhanh, cho phép một thiết bị duy nhất bao phủ phạm vi đo rộng từ 24 đến 28 inch. Sản phẩm phù hợp với các ứng dụng kiểm tra kích thước chi tiết lớn trong ngành cơ khí chế tạo, đóng tàu và gia công hạng nặng.
Đe Thay Thế Linh Hoạt
Bộ 4 đe thay thế tương ứng với các tầm đo 24, 25, 26, 27 inch giúp mở rộng phạm vi đo mà không cần mua thêm nhiều thiết bị riêng lẻ, tiết kiệm chi phí và không gian lưu trữ.
Cơ Cấu Ratchet Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định trong khoảng 10–14 N, loại bỏ sai số do người dùng tác động lực không đều, đảm bảo kết quả đo nhất quán giữa các lần đo.
Bề Mặt Đo Độ Bền Cao
Đầu đo được mài tinh Carbide-tipped micro-lap finish, đe làm từ thép tôi cứng, chống mài mòn hiệu quả trong môi trường sản xuất công nghiệp liên tục.
Thiết Kế Núm Xoay & Thân Thước Chuẩn
Núm xoay và thân thước hoàn thiện bề mặt satin chrome, đường kính 21 mm, dễ đọc vạch chia. Chốt hãm trục đo tích hợp giúp cố định kết quả đo khi cần ghi chép hoặc kiểm tra lại.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme đo ngoài 104-155 được thiết kế cho việc kiểm tra kích thước các chi tiết gia công lớn như trục, phôi đúc, cấu kiện kết cấu trong ngành đóng tàu, chế tạo máy hạng nặng và thiết bị năng lượng. Bộ chuẩn hiệu chỉnh 4 thanh đi kèm đảm bảo thiết bị luôn trong trạng thái hiệu chuẩn đúng trước mỗi ca sản xuất.
Tiêu Chuẩn Độ Chính Xác
Sai số cho phép lớn nhất (MPE) ±0,00053 inch đáp ứng yêu cầu kiểm tra chất lượng cấp độ sản xuất chính xác. Biến thiên chiều dài V MPE 0,00036 inch đảm bảo tính đồng nhất trong suốt toàn bộ phạm vi đo.

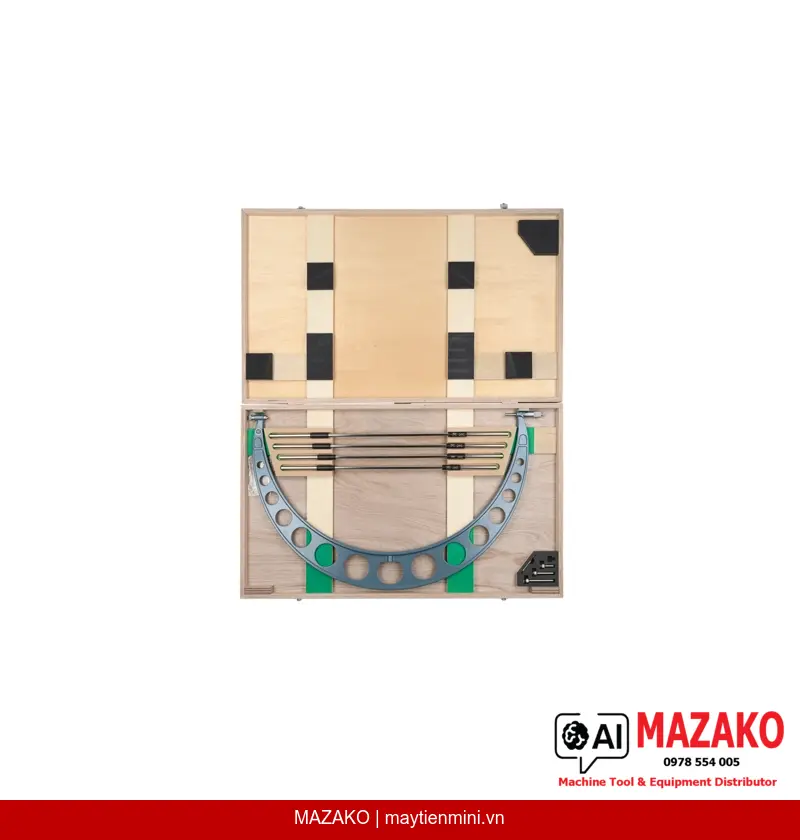

Bộ Phụ Kiện Đầy Đủ — Sẵn Sàng Sử Dụng Ngay
Mitutoyo 104-155 được xuất xưởng kèm hộp đựng, chìa khóa thay đe, 4 thanh chuẩn hiệu chỉnh và 4 đe thay thế — người dùng không cần mua thêm phụ kiện để đưa vào vận hành ngay lập tức.
- Phạm vi đo 24–28 inch với 4 đe thay thế tương ứng
- Độ chia 0,001 inch, đọc trực tiếp trên thân thước và núm xoay
- Bề mặt đo Carbide-tipped micro-lap — độ bền vượt trội
- Cơ cấu ratchet kiểm soát lực đo 10–14 N nhất quán
- Kèm 4 thanh chuẩn hiệu chỉnh (24, 25, 26, 27 inch)
- Chốt hãm trục đo tích hợp tiện dụng
Tư Vấn & Báo Giá Panme Mitutoyo 104-155
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 24–28 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép lớn nhất MPE | ±0,00053 inch |
| Biến thiên chiều dài V MPE | 0,00036 inch |
| Bề mặt đo | Đầu đo Carbide-tipped micro-lap finish, đe thép tôi cứng |
| Trục đo (Spindle) | Có chốt hãm, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Thân thước & Núm xoay | Hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Chuẩn hiệu chỉnh (Setting Standard) | 4 thanh (24, 25, 26, 27 inch) |
| Số đe thay thế | 4 đe |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 4 thanh chuẩn hiệu chỉnh, 4 đe thay thế |
| Khối lượng | 7,715 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-155 có thể đo được những tầm nào?
Thiết bị bao phủ phạm vi đo từ 24 đến 28 inch nhờ bộ 4 đe thay thế đi kèm. Mỗi đe tương ứng với một tầm đo cụ thể (24, 25, 26, 27 inch), người dùng thay đe phù hợp trước khi đo để đảm bảo độ chính xác.
Làm thế nào để hiệu chỉnh panme 104-155 trước khi sử dụng?
Sản phẩm đi kèm 4 thanh chuẩn hiệu chỉnh (setting standard) tương ứng với từng tầm đo. Người dùng dùng thanh chuẩn phù hợp để chỉnh về điểm zero trước mỗi ca đo. Quy trình hiệu chỉnh nên thực hiện ở nhiệt độ phòng ổn định để đảm bảo kết quả chính xác nhất.
Cơ cấu ratchet stop trên panme 104-155 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 10–14 N, đảm bảo người dùng luôn tác động lực tiếp xúc nhất quán lên chi tiết cần đo. Điều này loại bỏ sai số do siết quá tay hoặc không đủ lực, góp phần trực tiếp vào độ lặp lại của kết quả đo.
Vật liệu bề mặt đo của panme 104-155 là gì, có chịu được môi trường công nghiệp không?
Đầu đo sử dụng mũi Carbide-tipped với bề mặt mài tinh micro-lap finish, đe làm từ thép tôi cứng. Cả hai đều có khả năng chống mài mòn cao, phù hợp với môi trường sản xuất công nghiệp có tần suất đo lớn và tiếp xúc với các vật liệu kim loại cứng.
Panme 104-155 có phù hợp để kiểm tra chất lượng (QC) trong dây chuyền sản xuất không?
Có. Với sai số MPE ±0,00053 inch và độ chia 0,001 inch, thiết bị đáp ứng yêu cầu kiểm tra kích thước chi tiết lớn trong sản xuất cơ khí chính xác. Chuẩn hiệu chỉnh đi kèm giúp bộ phận QC duy trì trạng thái hiệu chuẩn thiết bị theo chu kỳ mà không cần gửi đi hiệu chuẩn ngoài thường xuyên.
