Panme cơ Mitutoyo

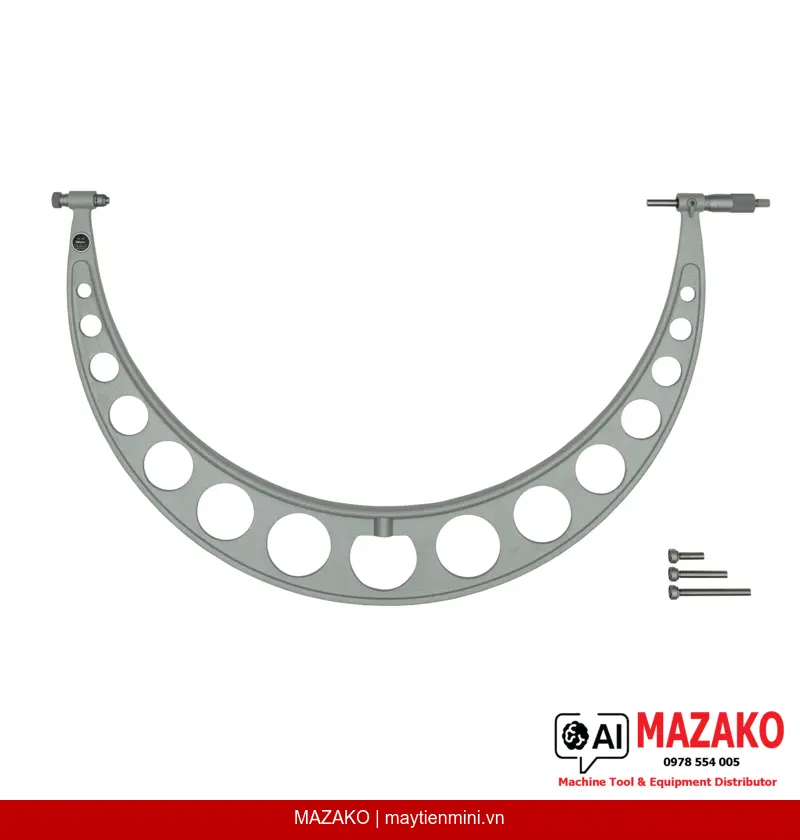

Panme Đo Ngoài Đe Thay Thế Mitutoyo 104-154 (20-24 inch)
Panme đo ngoài cơ khí Mitutoyo 104-154, phạm vi đo 20–24 inch, độ chia 0,001", đe thay thế nhanh, cơ cấu ratchet stop đảm bảo độ lặp lại cao trong môi trường sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài đe thay thế Mitutoyo 104-154 là dòng panme cơ khí chuyên dụng cho phạm vi đo lớn từ 20 đến 24 inch, được thiết kế để đánh đổi linh hoạt tối đa từ một thiết bị duy nhất nhờ hệ thống đe thay thế nhanh. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật tại các nhà máy gia công cơ khí chính xác, đúc, rèn và chế tạo máy hạng nặng.
Đe Thay Thế Nhanh
Trang bị 4 đe thay thế (20, 21, 22, 23 inch), cho phép mở rộng phạm vi đo linh hoạt mà không cần nhiều thiết bị riêng lẻ, giảm chi phí đầu tư và tối ưu không gian bảo quản.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp đảm bảo lực đo ổn định từ 10 đến 14 N, loại bỏ sai số do lực đo không nhất quán giữa các lần đo hoặc giữa các người vận hành khác nhau.
Mặt Đo Carbide Chính Xác
Đầu đo được mài tinh (micro-lap finish) có gắn mũi carbide, đe làm từ thép tôi cứng — đảm bảo độ bền lâu dài và duy trì độ chính xác trong điều kiện sử dụng công nghiệp nặng.
Hoàn Thiện Bề Mặt Chuyên Nghiệp
Núm xoay và thân thước được xử lý satin chrome, đường kính núm xoay ø21 mm, cho phép đọc vạch chia rõ ràng và thao tác dễ dàng ngay cả trong điều kiện ánh sáng kém tại xưởng.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme đo ngoài Mitutoyo 104-154 được sử dụng phổ biến để đo kiểm kích thước ngoài của các chi tiết lớn như trục truyền động, ống, phôi đúc và các linh kiện kết cấu có kích thước từ 20 đến 24 inch. Với sai số cho phép MPE chỉ ±0,00048 inch, thiết bị đáp ứng yêu cầu kiểm tra chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế.
Tiêu Chuẩn Đo Lường Kèm Theo

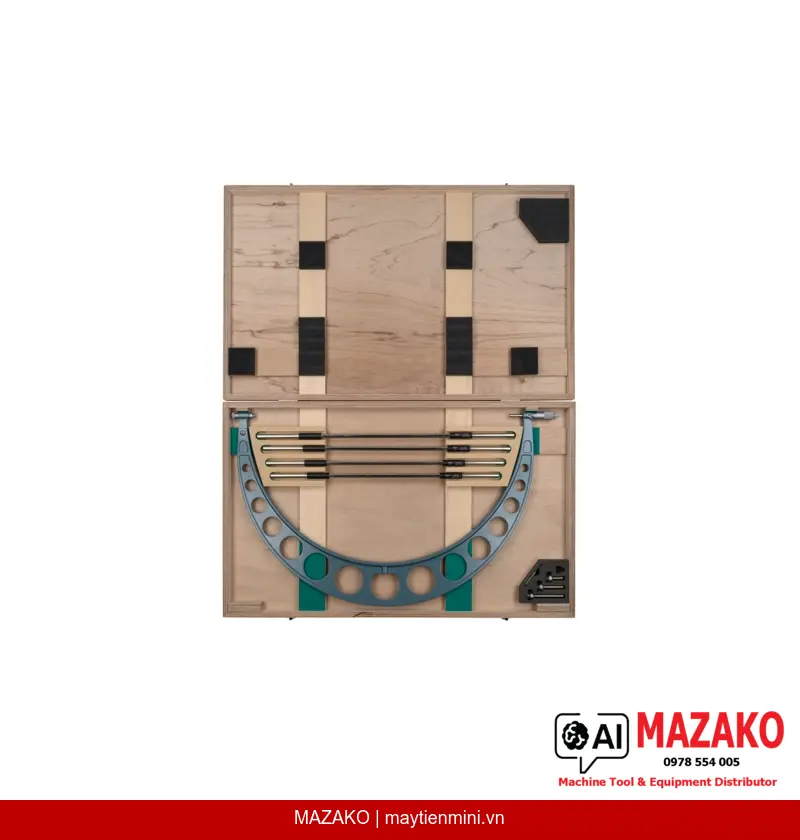

Bộ sản phẩm được giao kèm 4 tiêu chuẩn đo (setting standard) tương ứng với 4 dải đo 20, 21, 22 và 23 inch, cùng 4 đe thay thế, hộp đựng và chìa khóa lắp đặt — sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Tại Sao Chọn Mitutoyo 104-154?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đo ngoài đe thay thế 104-154 được sản xuất và hiệu chuẩn theo tiêu chuẩn JIS B7502, đảm bảo truy xuất nguồn gốc và độ tin cậy trong các hệ thống quản lý chất lượng ISO 9001.
- Phạm vi đo rộng 20–24 inch từ một thiết bị duy nhất nhờ 4 đe thay thế
- Độ chia 0,001 inch, sai số MPE ±0,00048 inch
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo lường nhất quán
- Mặt đo carbide mài tinh, đe thép tôi — độ bền cao
- Bước ren trục đo 0,5 mm, có khóa trục đo (spindle lock)
- Kèm đầy đủ tiêu chuẩn đo, đe thay thế, hộp và chìa khóa
Yêu Cầu Báo Giá Panme Đo Ngoài Mitutoyo 104-154
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 20–24 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép MPE | ±0,00048 inch |
| Biến thiên chiều dài V MPE | 0,00032 inch |
| Mặt đo | Đầu đo carbide mài tinh (micro-lap finish), đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục đo; ø6,35 mm (≤300 mm), ø8 mm (>300 mm); bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Tiêu chuẩn đo kèm theo | 4 chiếc (20, 21, 22, 23 inch) |
| Số đe thay thế | 4 chiếc |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, tiêu chuẩn đo (4 chiếc), đe thay thế (4 chiếc) |
| Khối lượng | 6,35 kg |
Câu hỏi thường gặp
Panme đo ngoài Mitutoyo 104-154 có thể đo được phạm vi bao nhiêu?
Mitutoyo 104-154 có phạm vi đo từ 20 đến 24 inch nhờ hệ thống 4 đe thay thế đi kèm tương ứng với các dải 20–21, 21–22, 22–23 và 23–24 inch. Người dùng chỉ cần một thiết bị duy nhất để bao phủ toàn bộ phạm vi này mà không cần mua thêm panme riêng lẻ.
Cách thay thế đe trên panme Mitutoyo 104-154 như thế nào?
Việc thay đe được thực hiện bằng chìa khóa chuyên dụng đi kèm trong bộ sản phẩm. Sau khi thay đe, cần hiệu chỉnh lại panme bằng tiêu chuẩn đo (setting standard) tương ứng với dải đo mới để đảm bảo độ chính xác trước khi tiến hành đo kiểm.
Cơ cấu ratchet stop trên panme 104-154 có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 10–14 N, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau lên bề mặt chi tiết. Điều này loại bỏ sai số do lực đo không nhất quán và nâng cao độ lặp lại (repeatability) giữa các lần đo và giữa các người vận hành.
Panme Mitutoyo 104-154 có phù hợp với hệ thống quản lý chất lượng ISO 9001 không?
Có. Panme Mitutoyo 104-154 được sản xuất theo tiêu chuẩn JIS B7502 và có thể hiệu chuẩn tại các phòng hiệu chuẩn được công nhận. Kết quả hiệu chuẩn có thể truy xuất nguồn gốc đến chuẩn quốc gia, đáp ứng yêu cầu kiểm soát thiết bị đo trong hệ thống ISO 9001.
MAZAKO có cung cấp dịch vụ hiệu chuẩn panme Mitutoyo 104-154 không?
MAZAKO hỗ trợ tư vấn và kết nối dịch vụ hiệu chuẩn cho các thiết bị đo lường Mitutoyo tại Việt Nam. Quý khách có thể liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn quy trình hiệu chuẩn và bảo dưỡng định kỳ phù hợp với yêu cầu của nhà máy.
