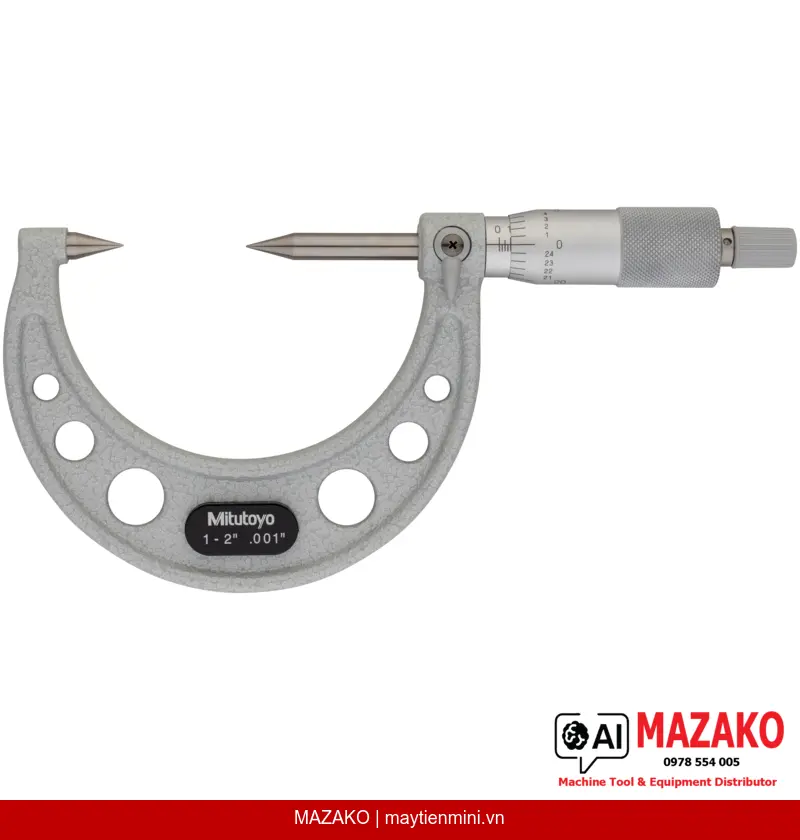

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-226 (1–2 inch)
Panme đo ngoài đầu nhọn Mitutoyo 112-226, phạm vi đo 1–2 inch, độ chia 0,001 inch, đầu đo hợp kim carbide góc 30°, phù hợp đo rãnh, lỗ khoan và biên dạng cong phức tạp.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-226 là dòng panme cơ khí chuyên dụng với đầu đo và đe dạng nhọn, cho phép tiếp cận và đo chính xác các vị trí khó như độ dày lõi mũi khoan, rãnh hẹp và các biên dạng cong — nơi mà panme đầu phẳng thông thường không thể tiếp cận được.
Đầu Đo Nhọn Carbide Góc 30°
Đầu đo (trục đo) và đe được làm từ thép cứng hoặc hợp kim carbide, góc đầu nhọn 30°, bán kính đầu đo 0,3 mm — tiếp cận chính xác các rãnh, lỗ khoan và biên dạng cong mà panme thông thường không đo được.
Cơ Cấu Ratchet Stop Đảm Bảo Độ Lặp Lại
Núm xoay tích hợp ratchet stop kiểm soát lực đo trong khoảng 3–8 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người dùng khác nhau trong môi trường sản xuất.
Độ Chính Xác Cơ Khí Mitutoyo
Sai số cho phép tối đa ±0,00015 inch, vạch chia 0,001 inch trên thân thước và núm xoay hoàn thiện satin chrome — đáp ứng tiêu chuẩn đo lường chất lượng cao trong môi trường QC/QA công nghiệp.
Bộ Giao Hàng Đầy Đủ
Sản phẩm được giao kèm hộp đựng, cờ lê chuyên dụng và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme đo ngoài đầu nhọn 112-226 được thiết kế để giải quyết các bài toán đo lường mà panme đầu phẳng không thể thực hiện. Ứng dụng điển hình bao gồm: đo độ dày lõi mũi khoan (drill-bit web thickness), kiểm tra kích thước tại các rãnh hẹp, đo khoảng cách giữa các gờ cong, và kiểm tra các chi tiết có biên dạng phức tạp trong ngành cơ khí chính xác, dụng cụ cắt gọt, và sản xuất khuôn mẫu.
Tại Sao Chọn Dòng Panme Cơ Khí Mitutoyo?
Mitutoyo là thương hiệu đo lường hàng đầu thế giới từ Nhật Bản, với tiêu chuẩn sản xuất nghiêm ngặt tại từng chi tiết. Dòng panme cơ khí (analog) phù hợp với môi trường có nhiễu điện từ, không cần pin, và dễ bảo trì lâu dài trong điều kiện nhà xưởng công nghiệp Việt Nam.
Lưu Ý Kỹ Thuật Quan Trọng
Sản phẩm sử dụng hệ inch (1–2 inch). Kỹ thuật viên cần xác nhận hệ đơn vị phù hợp với bản vẽ kỹ thuật trước khi đặt hàng. Liên hệ MAZAKO để được tư vấn thêm về dòng tương đương hệ metric nếu cần.
- Phạm vi đo: 1–2 inch, độ chia 0,001 inch
- Đầu đo và đe nhọn carbide, góc 30°, bán kính 0,3 mm
- Sai số cho phép tối đa: ±0,00015 inch
- Cơ cấu ratchet stop, lực đo 3–8 N
- Trục đo ø6,35 mm, bước ren 0,5 mm, có khóa trục
- Thân thước và núm xoay hoàn thiện satin chrome, ø18 mm
- Giao hàng kèm hộp, cờ lê và chuẩn hiệu chỉnh
Nhận Báo Giá Panme Mitutoyo 112-226
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đơn vị | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduations) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Đầu đo và đe nhọn carbide hoặc thép cứng, bán kính đầu đo 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | ø6,35 mm, bước ren 0,5 mm, có khóa trục |
| Thân thước / Núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Bộ giao hàng | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme đầu nhọn Mitutoyo 112-226 dùng để đo gì?
Sản phẩm được thiết kế để đo các vị trí mà panme đầu phẳng không tiếp cận được, điển hình là độ dày lõi mũi khoan (drill-bit web thickness), rãnh hẹp, và các biên dạng cong trên chi tiết cơ khí. Đầu đo nhọn carbide góc 30° với bán kính 0,3 mm cho phép tiếp cận chính xác vào các vị trí này.
Độ chính xác của Mitutoyo 112-226 là bao nhiêu?
Sai số cho phép tối đa (MPE) là ±0,00015 inch, với độ chia 0,001 inch. Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 3–8 N giúp đảm bảo độ lặp lại cao giữa các lần đo trong quá trình kiểm tra QC.
Sản phẩm này dùng hệ inch hay metric?
Mitutoyo 112-226 là phiên bản hệ inch, phạm vi đo 1–2 inch. Nếu bản vẽ kỹ thuật của bạn sử dụng hệ metric (mm), vui lòng liên hệ MAZAKO để được tư vấn phiên bản tương đương hệ metric phù hợp hơn.
Cần hiệu chỉnh sản phẩm này như thế nào trước khi sử dụng?
Sản phẩm được giao kèm chuẩn hiệu chỉnh (setting standard) và cờ lê chuyên dụng. Người dùng cần hiệu chỉnh về điểm không (zero) bằng chuẩn đi kèm trước khi đo. Quy trình này đơn giản và được hướng dẫn chi tiết trong tài liệu kèm theo của Mitutoyo.
Đầu đo của Mitutoyo 112-226 làm bằng vật liệu gì và có thay thế được không?
Đầu đo và đe được làm từ hợp kim carbide hoặc thép cứng (hardened steel), có độ bền mài mòn cao phù hợp với môi trường sản xuất liên tục. Để biết thông tin về phụ tùng thay thế chính hãng Mitutoyo, vui lòng liên hệ MAZAKO để được hỗ trợ kỹ thuật.
