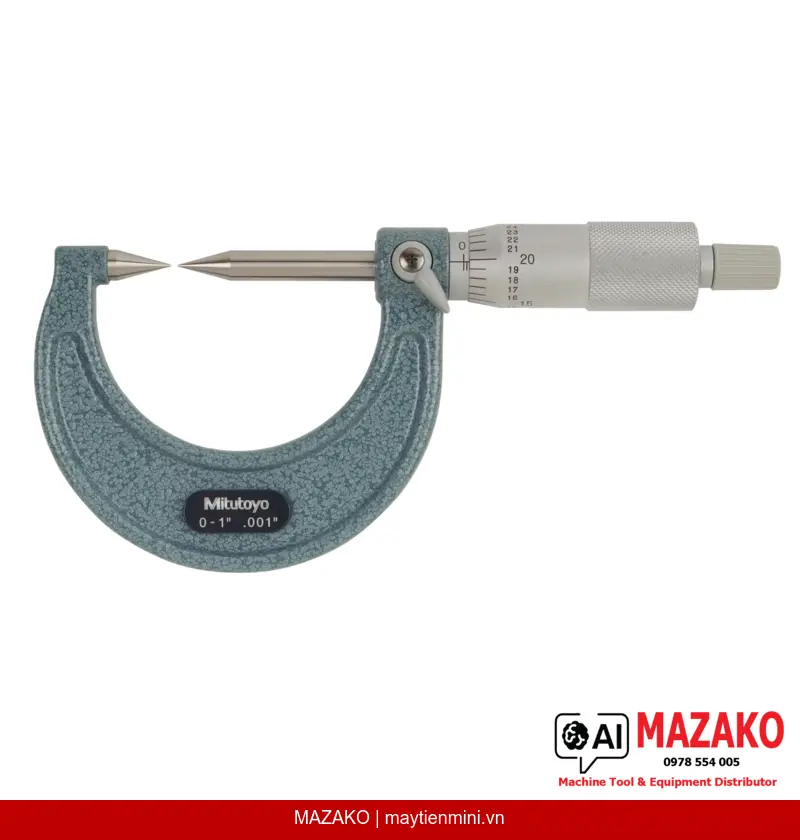

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-225 (0-1 inch)
Panme đo ngoài cơ khí Mitutoyo 112-225, phạm vi đo 0–1 inch, độ chia 0,001 inch, đầu đo nhọn 30° dùng cho rãnh, lỗ khoan, bề mặt cong. Lực đo 3–8 N, khóa trục đo, chốt cóc đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-225 là dòng panme cơ khí chuyên dụng, được thiết kế để đo các chi tiết có biên dạng cong, rãnh hẹp, lỗ khoan — nơi mà các loại panme tiêu chuẩn không thể tiếp cận được. Đầu đo và đe nhọn góc 30° bằng thép cứng hoặc carbide cho phép định vị chính xác vào các vị trí đặc biệt như chiều dày lõi mũi khoan.
Đầu Đo Nhọn 30°
Đầu đo và đe có góc nhọn 30°, bán kính điểm đo 0,3 mm, thâm nhập được vào rãnh, lỗ khoan và các biên dạng cong mà panme thông thường không đo được.
Chốt Cóc Đảm Bảo Độ Lặp Lại
Cơ cấu chốt cóc (ratchet stop) kiểm soát lực đo trong khoảng 3–8 N, loại bỏ sai số do người dùng, đảm bảo độ lặp lại cao trong môi trường sản xuất.
Bề Mặt Đo Carbide / Thép Cứng
Mặt đo làm bằng carbide hoặc thép đã tôi cứng, chịu mài mòn tốt, duy trì độ chính xác lâu dài dù sử dụng thường xuyên trong xưởng.
Khóa Trục Đo Tiện Lợi
Trục đo ø6,35 mm tích hợp khóa trục, giữ nguyên vị trí đo khi cần đọc giá trị hoặc chuyển chi tiết sang bàn máp kiểm tra.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 112-225 được sử dụng phổ biến trong kiểm tra chiều dày lõi mũi khoan, đo rãnh hẹp, đo các biên dạng cong lõm trên chi tiết cơ khí chính xác. Đặc biệt phù hợp cho bộ phận QC/QA ngành gia công cắt gọt, chế tạo dụng cụ cắt và khuôn mẫu.
Thiết Kế Thang Chia Rõ Ràng
Núm xoay và thân thước hoàn thiện bằng chrome mờ (satin chrome), đường kính núm xoay ø18 mm, giúp đọc vạch chia 0,001 inch dễ dàng ngay cả trong điều kiện ánh sáng không đồng đều của xưởng sản xuất.
Sai Số Cho Phép Tối Đa (MPE): ±0,00015 inch
Panme Mitutoyo 112-225 đáp ứng tiêu chuẩn sai số MPE ±0,00015 inch, phù hợp cho các yêu cầu kiểm tra kích thước chính xác cấp độ xưởng và phòng đo lường.
- Phạm vi đo 0–1 inch, độ chia 0,001 inch
- Đầu đo nhọn 30°, bán kính điểm đo 0,3 mm — đo được rãnh và lỗ khoan
- Mặt đo carbide hoặc thép tôi cứng, bền mài mòn
- Chốt cóc kiểm soát lực đo 3–8 N, đảm bảo độ lặp lại
- Khóa trục đo tích hợp, trục ø6,35 mm
- Giao hàng kèm hộp đựng và cờ lê chuyên dụng
- Khối lượng nhẹ 205 g, thuận tiện sử dụng liên tục
Nhận Báo Giá Panme Mitutoyo 112-225
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Carbide hoặc thép tôi cứng, bán kính điểm đo 0,3 mm |
| Góc đầu đo | 30° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thang chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-225 dùng để đo loại chi tiết nào?
Panme 112-225 được thiết kế để đo các chi tiết có biên dạng cong, rãnh hẹp và lỗ khoan mà panme tiêu chuẩn không tiếp cận được. Ứng dụng điển hình là đo chiều dày lõi mũi khoan (drilling-bit web thickness) và các rãnh có góc nhọn trên chi tiết cơ khí chính xác.
Đầu đo của Mitutoyo 112-225 có đặc điểm kỹ thuật gì?
Đầu đo và đe có góc nhọn 30° với bán kính điểm đo 0,3 mm, làm bằng carbide hoặc thép đã tôi cứng. Vật liệu carbide chịu mài mòn tốt, duy trì độ chính xác trong điều kiện sử dụng công nghiệp lâu dài.
Chốt cóc (ratchet stop) trên panme 112-225 có tác dụng gì?
Chốt cóc kiểm soát lực đo trong khoảng 3–8 N, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nhất quán bất kể người dùng. Điều này loại bỏ sai số chủ quan và đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Sai số cho phép (MPE) của Mitutoyo 112-225 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 112-225 là ±0,00015 inch. Đây là mức độ chính xác phù hợp cho kiểm tra kích thước trong xưởng gia công cơ khí chính xác và phòng đo lường chất lượng.
Panme 112-225 được giao hàng kèm những phụ kiện nào?
Sản phẩm được giao kèm hộp đựng bảo quản và cờ lê chuyên dụng để hiệu chỉnh. Đây là bộ phụ kiện tiêu chuẩn của Mitutoyo, đảm bảo panme được bảo quản đúng cách và có thể hiệu chỉnh ngay tại xưởng khi cần thiết.
