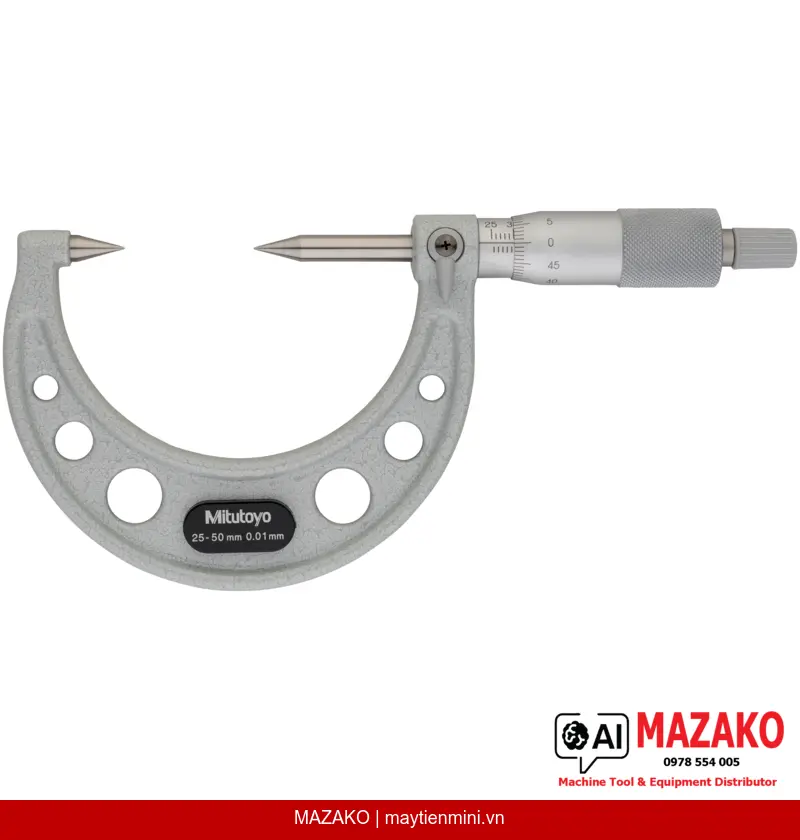

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-202 (25–50 mm)
Panme cơ khí Mitutoyo 112-202 đầu đo nhọn carbide, phạm vi đo 25–50 mm, độ chia 0,01 mm, dùng đo bề mặt cong, rãnh hẹp và độ dày lõi mũi khoan.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-202 là dòng panme cơ khí chuyên dụng, được trang bị đầu đo và đe nhọn góc 30° với bán kính đỉnh 0,3 mm, cho phép đo chính xác trong các vị trí khó tiếp cận như rãnh, bề mặt cong hoặc độ dày lõi mũi khoan. Phạm vi đo 25–50 mm, độ chia 0,01 mm, sai số cho phép MPE ±3 µm.
Đầu Đo Nhọn Carbide
Đầu đo và đe làm từ thép carbide cứng hoặc thép nhiệt luyện, bán kính đỉnh 0,3 mm, góc 30°, cho phép tiếp cận đo tại rãnh hẹp, bề mặt cong và lõi mũi khoan.
Cơ Cấu Ratchet Stop
Tích hợp ratchet stop đảm bảo lực đo ổn định từ 3 đến 8 N, loại bỏ sai số do người đo, nâng cao độ lặp lại trong môi trường sản xuất.
Khóa Trục Đo Tiện Lợi
Trục đo ø6,35 mm tích hợp khóa spindle, bước ren 0,5 mm, giúố cố định vị trí đo khi cần ghi nhận hoặc kiểm tra lại kết quả.
Hoàn Thiện Satin Chrome
Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm, hạn chế phản quang khi đọc trị số, tăng độ bền và khả năng chống oxy hóa trong môi trường công xưởng.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme 112-202 được thiết kế để xử lý các bài đo yêu cầu tiếp cận vào các vị trí mà đầu đo phẳng thông thường không thể chạm tới. Ứng dụng tiêu biểu bao gồm đo độ dày lõi mũi khoan (web thickness), đo chiều sâu rãnh cong, đo khoảng cách giữa hai đường cong lồi trên chi tiết gia công cơ khí. Sản phẩm phù hợp với bộ phận QC/QA trong ngành cơ khí chính xác, dụng cụ cắt gọt và khuôn mẫu.
Độ Chính Xác Và Tiêu Chuẩn Đo Lường
Với sai số cho phép MPE ±3 µm và cơ cấu ratchet stop kiểm soát lực đo, panme 112-202 đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất hàng loạt. Mỗi sản phẩm được Mitutoyo cung cấp kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh (setting standard), đảm bảo sẵn sàng sử dụng ngay khi xuất xưởng.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm hộp bảo quản, cờ lê điều chỉnh và setting standard hiệu chỉnh — đủ điều kiện đưa vào sử dụng trực tiếp tại xưởng mà không cần mua thêm phụ kiện.
- Phạm vi đo 25–50 mm, độ chia 0,01 mm
- Đầu đo nhọn carbide góc 30°, bán kính đỉnh 0,3 mm
- Sai số MPE ±3 µm, đạt yêu cầu kiểm tra QC công nghiệp
- Ratchet stop đảm bảo lực đo ổn định 3–8 N
- Khóa spindle tích hợp, bước ren 0,5 mm
- Hoàn thiện satin chrome chống phản quang
- Giao hàng kèm hộp, cờ lê và setting standard
Tư Vấn & Báo Giá Panme Mitutoyo 112-202
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±3 µm |
| Bề mặt đo | Đầu đo và đe nhọn carbide hoặc thép nhiệt luyện, bán kính đỉnh 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Thân thước / Núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, setting standard |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-202 dùng để đo loại chi tiết nào?
Panme 112-202 được thiết kế với đầu đo nhọn góc 30° để đo trong các vị trí khó tiếp cận như rãnh hẹp, bề mặt cong và độ dày lõi mũi khoan (web thickness). Đây là lựa chọn phù hợp khi panme đầu phẳng thông thường không thể tiếp cận bề mặt cần đo.
Độ chính xác của panme 112-202 là bao nhiêu?
Panme 112-202 có độ chia 0,01 mm và sai số cho phép MPE ±3 µm. Cơ cấu ratchet stop kiểm soát lực đo từ 3 đến 8 N, giúp đảm bảo độ lặp lại cao giữa các lần đo.
Phạm vi đo của sản phẩm này là bao nhiêu?
Panme 112-202 có phạm vi đo từ 25 đến 50 mm theo hệ Metric. Nếu cần phạm vi đo khác như 0–25 mm hoặc 50–75 mm, khách hàng có thể liên hệ MAZAKO để tham khảo các mã sản phẩm phù hợp trong dòng point micrometer của Mitutoyo.
Sản phẩm được giao kèm những phụ kiện gì?
Panme Mitutoyo 112-202 được giao kèm hộp bảo quản, cờ lê điều chỉnh và setting standard dùng để hiệu chỉnh điểm 0 trước khi đo. Bộ phụ kiện này đảm bảo thiết bị sẵn sàng sử dụng ngay tại xưởng.
Vật liệu đầu đo của panme 112-202 là gì?
Đầu đo và đe của panme 112-202 được làm từ thép carbide cứng hoặc thép nhiệt luyện, với bán kính đỉnh 0,3 mm và góc nhọn 30°. Vật liệu này đảm bảo độ bền cao và hạn chế mài mòn trong quá trình sử dụng lâu dài.
