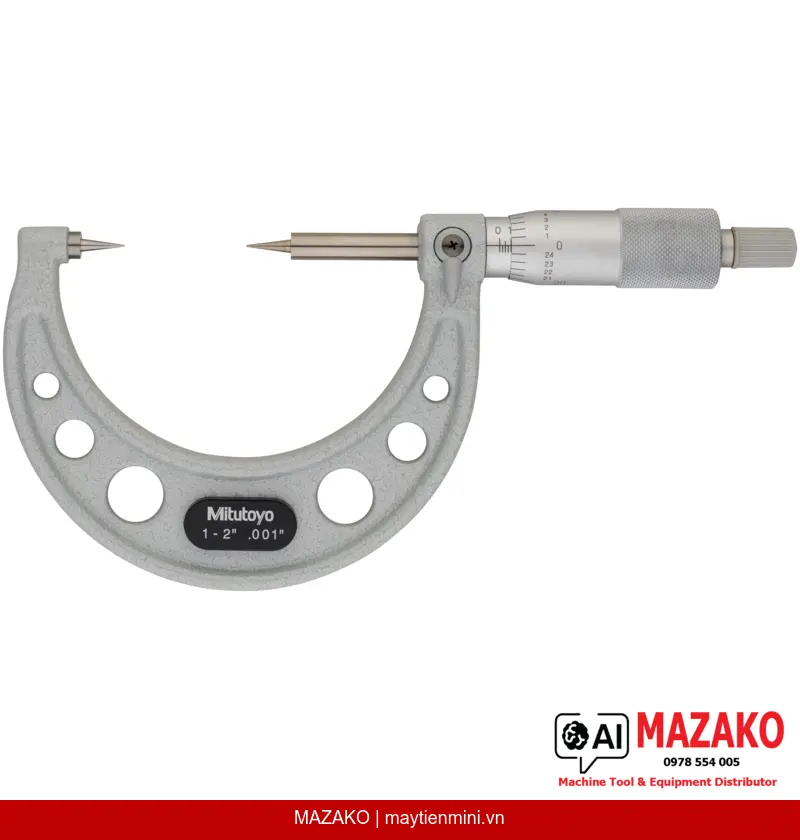

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-178 (1–2 inch)
Panme đo ngoài cơ khí Mitutoyo 112-178, phạm vi đo 1–2 inch, đầu đo nhọn góc 15° bằng carbide, đo được rãnh hẹp và lõi mũi khoan. Độ chia 0,001 inch.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-178 là dòng panme cơ khí chuyên dụng, trang bị đầu đo (spindle) và đe (anvil) có đầu nhọn góc 15°, cho phép đo các vị trí khó tiếp cận như rãnh hẹp, cung cong và chiều dày lõi mũi khoan — những vị trí mà panme tiêu chuẩn không thể tiếp cận được.
Đầu đo nhọn chuyên dụng
Đầu đo và đe bằng thép cứng hoặc carbide, góc đầu nhọn 15°, bán kính đầu đo 0,3 mm — cho phép đo sâu vào rãnh, cung và lõi mũi khoan chính xác.
Cơ cấu ratchet stop
Trang bị ratchet stop giúp kiểm soát lực đo ổn định trong khoảng 3–8 N, đảm bảo độ lặp lại cao giữa các lần đo.
Kết cấu cơ khí độ bền cao
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt satin chrome, đường kính thimble 18 mm, bước ren trục đo 0,5 mm.
Bộ tiêu chuẩn đầy đủ
Sản phẩm được giao kèm hộp bảo quản, cờ lê và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay tại xưởng.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme 112-178 được thiết kế đặc biệt cho các ứng dụng đo kiểm trong ngành gia công cơ khí chính xác, đặc biệt là đo chiều dày lõi mũi khoan (drilling-bit web thickness), đo các rãnh hẹp, bề mặt cong lõm và các chi tiết có biên dạng phức tạp mà dụng cụ đo thông thường không thể tiếp cận. Phạm vi đo 1–2 inch phù hợp với nhiều kích thước chi tiết gia công phổ biến trong môi trường sản xuất công nghiệp.
Độ chính xác và độ tin cậy theo tiêu chuẩn Mitutoyo
Với sai số cho phép tối đa (MPE) ±0,00015 inch và độ chia 0,001 inch, panme 112-178 đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất B2B. Khóa trục đo (spindle lock) giúp cố định giá trị đo khi cần ghi nhận hoặc so sánh.
Điểm khác biệt so với panme đo ngoài tiêu chuẩn
Trong khi panme tiêu chuẩn có mặt đo phẳng, panme 112-178 sử dụng đầu đo nhọn góc 15° — cho phép đo trực tiếp vào các vị trí hẹp, cung lõm hoặc các chi tiết có hình học phức tạp mà các dụng cụ thông thường không thể thực hiện được. Đây là lựa chọn không thể thay thế trong kiểm tra dụng cụ cắt và chi tiết có rãnh.
- Đầu đo nhọn carbide hoặc thép cứng, góc 15°, bán kính 0,3 mm
- Phạm vi đo 1–2 inch, độ chia 0,001 inch
- Cơ cấu ratchet stop đảm bảo lực đo ổn định 3–8 N
- Khóa trục đo tiện lợi khi ghi nhận kết quả
- Hoàn thiện satin chrome chống chói, dễ đọc vạch chia
- Giao hàng kèm chuẩn hiệu chỉnh, cờ lê và hộp bảo quản
Tư vấn & Báo giá Panme Mitutoyo 112-178
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Đầu đo nhọn carbide hoặc thép cứng, bán kính đầu đo 0,3 mm |
| Góc đầu nhọn | 15° |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Thimble & Sleeve | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-178 dùng để đo gì?
Panme 112-178 được thiết kế để đo các vị trí khó tiếp cận như rãnh hẹp, bề mặt cong lõm và chiều dày lõi mũi khoan (drilling-bit web thickness). Đầu đo nhọn góc 15° với bán kính 0,3 mm cho phép tiếp cận những vị trí mà panme đo ngoài tiêu chuẩn không thể thực hiện được.
Độ chính xác của panme 112-178 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 112-178 là ±0,00015 inch, với độ chia 0,001 inch. Đây là mức độ chính xác đáp ứng yêu cầu kiểm tra chất lượng trong gia công cơ khí chính xác theo tiêu chuẩn Mitutoyo.
Tại sao panme 112-178 có cơ cấu ratchet stop?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 3–8 N, đảm bảo người đo không siết quá lực gây sai lệch kết quả. Nhờ đó, độ lặp lại (repeatability) giữa các lần đo và giữa các người đo khác nhau được duy trì ổn định.
Panme 112-178 có kèm chuẩn hiệu chỉnh không?
Có. Sản phẩm được giao kèm hộp bảo quản, cờ lê và chuẩn hiệu chỉnh (setting standard) phù hợp với phạm vi đo 1–2 inch, giúp người dùng kiểm tra và hiệu chỉnh dụng cụ ngay tại xưởng mà không cần mua thêm phụ kiện.
Panme 112-178 có phù hợp cho môi trường sản xuất công nghiệp không?
Có. Panme 112-178 được làm từ vật liệu bền, hoàn thiện satin chrome chống ăn mòn, khối lượng 305 g phù hợp sử dụng liên tục. Kết hợp với đầu đo carbide cứng, sản phẩm đáp ứng môi trường kiểm tra chất lượng tại các nhà máy gia công cơ khí và sản xuất dụng cụ cắt.
