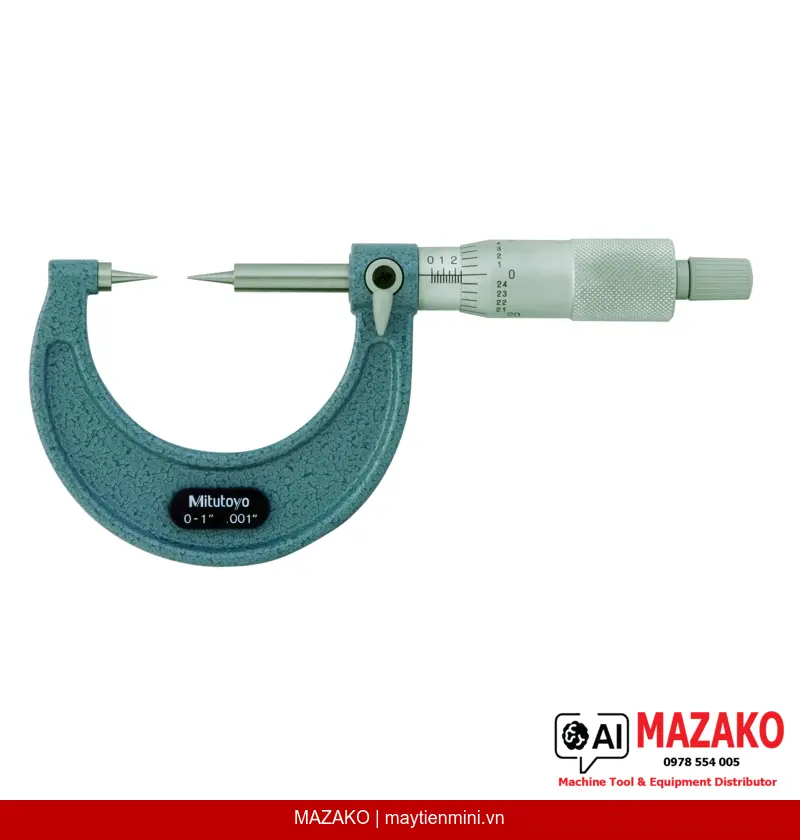

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-177 (0-1 inch)
Panme đo ngoài cơ khí Mitutoyo 112-177 với đầu đo và đe nhọn, đo được các rãnh cong, lỗ khoan hẹp. Phạm vi đo 0–1 inch, độ chia 0,001 inch, lực đo 3–8 N.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-177 là dòng panme cơ khí chuyên dụng, được trang bị đầu đo (spindle) và đe (anvil) nhọn góc 15°, cho phép đo chính xác chiều dày vách giữa hai rãnh cong, lỗ khoan và các vị trí hẹp mà panme thông thường không tiếp cận được.
Đầu Đo Nhọn Carbide
Đầu đo và đe được làm từ thép carbide hoặc thép tôi cứng, góc đầu nhọn 15°, bán kính điểm đo 0,3 mm, cho phép tiếp cận chính xác vào các vị trí hẹp như rãnh và lỗ khoan.
Cơ Cấu Ratchet Stop
Núm xoay (thimble) tích hợp cơ cấu ratchet stop đảm bảo lực đo ổn định từ 3 đến 8 N, giúp đạt độ lặp lại cao trong môi trường sản xuất công nghiệp.
Độ Chính Xác Cao
Sai số cho phép tối đa (MPE) ±0,00015 inch, độ chia 0,001 inch trên thang đo sleeve và thimble hoàn thiện chrome mờ, dễ đọc trong điều kiện ánh sáng nhà xưởng.
Khóa Trục Đo Tiện Lợi
Trục đo (spindle) ø6,35 mm với bước ren 0,5 mm đi kèm khóa spindle, giữ nguyên vị trí đo khi cần ghi nhận hoặc chuyển đến thiết bị đọc giá trị phụ.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 112-177 đặc biệt phù hợp để đo chiều dày vách lõi mũi khoan (web thickness), kiểm tra chiều rộng rãnh hẹp, đo khoảng cách giữa các bề mặt cong khó tiếp cận. Đây là công cụ không thể thiếu trong bộ phận QC/QA gia công cơ khí chính xác.
Tiêu Chuẩn Chất Lượng Mitutoyo
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, mỗi panme đều trải qua kiểm tra hiệu chuẩn nghiêm ngặt tại nhà máy trước khi xuất xưởng. Sản phẩm đi kèm hộp đựng và cờ lê chuyên dụng.
Giao Hàng Bao Gồm
Sản phẩm được giao kèm hộp bảo quản tiêu chuẩn và cờ lê (spanner) chuyên dụng — sẵn sàng sử dụng ngay trong môi trường sản xuất.
- Phạm vi đo 0–1 inch, phù hợp gia công cơ khí tiêu chuẩn Inch
- Đầu đo nhọn 15° tiếp cận vị trí hẹp, rãnh cong, lỗ khoan
- Sai số MPE ±0,00015 inch — độ chính xác cấp công nghiệp Mitutoyo
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo lường
- Khóa spindle tiện lợi khi ghi nhận kết quả đo
- Trọng lượng nhẹ 205 g, cầm tay thoải mái trong ca làm việc dài
Đặt Hàng Panme Mitutoyo 112-177 Chính Hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Bề mặt đo | Carbide hoặc thép tôi cứng, bán kính điểm đo 0,3 mm |
| Góc đầu nhọn | 15° |
| Đường kính trục đo (Spindle) | ø6,35 mm |
| Bước ren trục đo | 0,5 mm |
| Khóa trục đo | Có |
| Thang đo (Scale) | Thimble và sleeve hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3–8 N |
| Khối lượng | 205 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (spanner) |
Câu hỏi thường gặp
Panme Mitutoyo 112-177 khác gì so với panme đo ngoài thông thường?
Panme 112-177 được trang bị đầu đo (spindle) và đe (anvil) nhọn góc 15° với bán kính điểm đo 0,3 mm, thay vì mặt phẳng như panme tiêu chuẩn. Thiết kế này cho phép đo vào các vị trí hẹp như rãnh cong, vách lõi mũi khoan và các chi tiết có hình dạng phức tạp mà panme thông thường không tiếp cận được.
Cơ cấu ratchet stop trên panme 112-177 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 3–8 N, đảm bảo người dùng luôn áp dụng lực tiếp xúc ổn định lên chi tiết đo. Điều này giúp loại bỏ sai số do lực đo thay đổi giữa các lần đo, nâng cao độ lặp lại (repeatability) trong kiểm tra hàng loạt.
Panme 112-177 đo được phạm vi bao nhiêu và độ chính xác như thế nào?
Panme Mitutoyo 112-177 có phạm vi đo 0–1 inch với độ chia 0,001 inch. Sai số cho phép tối đa (MPE) là ±0,00015 inch, đáp ứng yêu cầu kiểm tra chất lượng trong gia công cơ khí chính xác theo hệ đo Inch.
Vật liệu đầu đo của panme 112-177 là gì, có bền không?
Đầu đo và đe được làm từ hợp kim carbide hoặc thép tôi cứng, đảm bảo độ cứng cao và khả năng chống mài mòn tốt trong môi trường sản xuất. Đây là tiêu chuẩn chung của dòng panme chuyên dụng Mitutoyo, giúp duy trì độ chính xác sau nhiều năm sử dụng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 112-177 không?
MAZAKO cung cấp thiết bị chính hãng Mitutoyo kèm chứng chỉ xuất xưởng từ nhà sản xuất. Khách hàng có nhu cầu hiệu chuẩn định kỳ hoặc cấp chứng chỉ hiệu chuẩn theo ISO vui lòng liên hệ trực tiếp để được tư vấn giải pháp phù hợp.
